ACO Haustechnik

Fettabscheider LipuJet-P-RA Ausbaustufe 3

Produktvorteile

  • Transport- und montagefreundliche Einbringung in Einzelteilen
  • Entleeren, Reinigen und Befüllen ohne Geruchsbildung
  • Vor- und Nachreinigungszeiten individuell einstellbar
  • Hydromechanische Hochdruck-Innenreinigung – nur Kaltwasseranschluss notwendig
  • Optimales Einbringmaß
  • Geringes Gewicht

Produktinformationen

  • Fettabscheideranlage gemäß DIN EN 1825 und DIN 4040‑100
  • Zum Einbau in Räumen – frostfrei
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Entleerungsanschluss, Storz-B-Kupplung R 2½"
  • Absaug- und Entleerungssumpf mit Grundablassmuffe R 1½"
  • Schauglas mit Wischer
  • Automatische Hochdruck-Innenreinigung mit Pumpe
    • 360° Reinigung über 2 Achsen mit motorbetriebenem Hochdrucksprühkopf aus Edelstahl
    • Nenndruck: 175 bar
    • Fördermenge: 11,6 l/min
    • Zerkleinern der Fettschicht und Behälterreinigung in einem Arbeitsschritt
  • Standardsteuerung mit Sammelstörmeldung
  • Geruchsdichte Wartungsöffnung, Durchmesser: 350 mm
  • Fülleinheit mit Magnetventil (Anschluss R ¾") für automatische Wiederbefüllung
  • Elektroanschluss: 400 V/50 Hz/16 A/4,2 kW
  • System ACO Passavant
    • Bauaufsichtliche Zulassung Z‑54.1‑491
Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3L4L5H1H2H3H4H5DD1Z/Anzahl Segmente
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
3502.73.42NS 2125560200652609759051320137015701101150795/2
3504.73.42NS 412556020065260124011701580163018301101150820/2
3507.73.42NS 718206020065260143013301880193021301601660785/3
3510.73.42NS 1018206020065260160015002050210023001601660785/3
3515.73.42NS 1521306020065260176516652200225024502001920880/3
3520.73.42NS 2021306020065260195518552400245026502001920880/3
3502.73.32NS 2125560200652609759051320137015701101150795/2
3504.73.32NS 412556020065260124011701580163018301101150820/2
3507.73.32NS 718206020065260143013301880193021301601660785/3
3510.73.32NS 1018206020065260160015002050210023001601660785/3
3515.73.32NS 1521306020065260176516652200225024502001920880/3
3520.73.32NS 2021306020065260195518552400245026502001920880/3

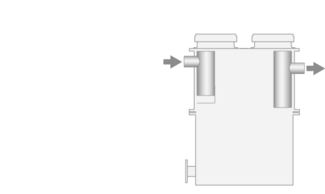

Merkmale der Basisausführung:

  • Entleerung und Reinigung über Revisionsöffnung
  • Geruchsbildung bei Entleerung und Reinigung
LipuJet-P-RB

Merkmale der Ausbaustufe 1:

  • Anschluss für Direktabsaugung
  • Geruchsbildung nur bei Reinigung
LipuJet-P-RD

Merkmale der Ausbaustufe 2:

  • Anschluss für Direktabsaugung
  • Hochdruckreinigung mit manueller Bedienung
  • Optional mit Entleerungspumpe
  • Keine Geruchsbildung
LipuJet-P-RM (ohne Entleerungspumpe)
LipuJet-P-RMP (mit Entsorgungspumpe)

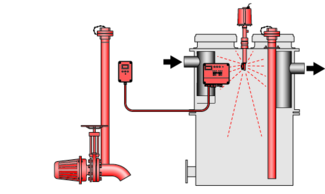

Merkmale der Ausbaustufe 3:

  • Anschluss für Direktabsaugung
  • Vollautomatischer Programmablauf
  • Optional mit Entleerungspumpe und Fernbedienung
  • Keine Geruchsbildung
LipuJet-P-RAP (mit Entsorgungspumpe)

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12 W
  • Gewicht: 2,8 kg

Fernbedienung

Passend für
  • Fettabscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Stärkeabscheider FapuJet
Beschreibung
  • Innenmontage bzw. Montage im Anschlusskasten
  • Steuerleitung ohne Schutzleiter bauseits
    • Bis 50 m: 7 x 1,0 mm²
    • 50 m – 200 m: 7 x 1,5 mm²
  • Gewicht: 1 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Gewicht: 2,7 kg

Geruchsneutralisation

Passend für
  • Fettabscheider (inkl. Fremdfabrikate)
Beschreibung
  • Abschließbarer Schaltschrank
    • Aus Edelstahl, Werkstoff 1.4301
    • Geschliffene Oberfläche
    • Mit seitlichen Lüftungsschlitzen
  • Integrierte Zeitschaltuhr
  • Inkl. Geruchsneutralisationsmittel: 9 l
  • Mit Dosierpumpe zur zuverlässigen Förderung
  • Chemikalienbeständiger Dosierschlauch
  • Signalsäule zur Zustandsüberwachung
  • PG-Verschraubung zur bauseitigen Anbindung
  • Maße Schaltschrank:
    • 380 x 600 x 210 mm (B x H x T)
  • Anlage steckerfertig
    • Inkl. Kabel: 1,5 m
  • Steckdose 230 V bauseits zuerstellen
  • Gewicht: 36,2 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Geruchsneutralisation
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Alle Muli-Hebeanlagen
  • Muli-Max
  • Powerlift–P
Beschreibung
  • Netzunabhängiger Alarm
  • Optische und Akustische Alarmmeldung
  • Frei konfigurierbare Eingänge
    • 6 digitale
    • 2 analoge
  • 1 Alarmausgang 12 V
  • Inkl. GSM- Antenne (2,5 m Kabel)
  • Weiterleitung des Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 178 x 125 x 102 mm (L x H x T)
  • Einschub für Standard SIM-Karte
  • Schutzarzt: IP54 (mit mont. Antennenstecker IP44)
  • Betriebsspannung: 230 V
    • Bei AC mit 50/60 Hz
  • Gewicht: 2 kg

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 100 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,1 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 20
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,3 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 100 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 150 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,1 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 20
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,7 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 12,6 kg

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 20
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,9 kg

Rohranschluss-Set DN 100 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 1‑4
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 100
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1000 mm
  • Gewicht: 5,2 kg

Rohranschluss-Set DN 150 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 5,5‑10
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 150
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1500 mm
  • Gewicht: 12,7 kg

Rohranschluss-Set DN 200 für Fettabscheider

Passend für
  • Fettabscheider LipuJet zur Freiaufstellung
    • NS 15‑25
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 200
  • 2 x Bögen 45°
  • 1 x Zwischenstück 500 mm
  • 1 x Beruhigungsstrecke 2000 mm
  • Gewicht: 25 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
    • NS 15–20
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 200
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 542 – 743 mm
  • Durchmesser Handrad: 250 mm
  • Gewicht: 36 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 200
    • 7610.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 200
  • Baulänge (L): 120 mm
  • Gewicht: 12,9 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Gewicht: 3,1 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Gewicht: 7 kg

Zulauf-/Absperrschieber DN 200

Passend für
  • Abwasserhebeanlage
    • Muli-Star DDP 1/2
  • Fettabscheider aus Polyethylen
    • Ab NS 20
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 200 mm mit Lippendichtring
  • Gesamtmaße: 264 x 637 mm (L x H)
  • Gewicht: 8,4 kg

Betriebstagebuch

Passend für
  • Fettabscheider
    • Zum Erdeinbau
    • Zur Freiaufstellung
Beschreibung
  • Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
  • Format: A4 mit 2-facher Ringösenheftung
  • Umfang: 60 Seiten
  • Ausgelegt für 5 Jahre
  • Gewicht: 0,3 kg

Service-Fettabscheider: Inbetriebnahme

Passend für
  • ACO Fettabscheider zur Freiaufstellung
Beschreibung

Die Inbetriebnahme beinhaltet folgende Leistungen:

  • An- und Abfahrt inkl. Arbeitszeit, die den Arbeitsumfang der Inbetriebnahme nicht überschreiten
  • Kontrolle der Installation
  • Elektrische Prüfung
  • Mechanische Prüfung
  • Anlagenparametrierung
  • Mehrfacher Probelauf
  • Einweisung des Bedienpersonals
  • Erstellung eine Inbetriebnahme-Checkliste

Bei Abschluss eines Original ACO-Wartungsvertrages werden die Kosten der

Erst-Inbetriebnahme mit der ersten Wartung verrechnet!

Weitere Informationen: ACO Service 036965/819‑444

Service-Fettabscheider: Vertragswartung

Passend für
  • ACO Fettabscheider zur Freiaufstellung
    • Je Fettabscheideranlage einen Vertrag
Beschreibung
  • Wartung gemäß Checkliste in Anlehnung an die DIN 4040‑100 sowie DIN EN 1825‑2 bei Abschluss eines Wartungsvertrages mit der ACO Haustechnik.
  • Abscheideranlagen sollten durch einen autorisierten Fachbetrieb gewartet werden
  • Das Wartungsintervall sollte nicht größer sein als 1 x jährlich.

Die Wartungsdienstleistung beinhaltet folgende Leistungen:

  • An- und Abfahrt inkl. Arbeitszeit die unseren Wartungsumfang nicht überschreiten
  • Überprüfung der Innenwandflächen
  • Funktionskontrolle der elektrischen Einrichtung sofern vorhanden
  • Überprüfung der gesamten Anlage mit Erstellen eines Prüfprotokolls und ggf. Instandsetzungsangebot

Zum Zeitpunkt der Wartung sollte ein Entsorgungsfahrzeug zur Verfügung stehen.

Weitere Informationen: ACO Service 036965/819‑444

Service-Fettabscheider: Generalinspektion

Passend für
  • ACO Fettabscheider zur Freiaufstellung
Beschreibung

Gemäß DIN 4040‑100 sind Abscheideranlagen vor der Inbetriebnahme und danach in regelmäßigen Abständen von maximal 5 Jahren nach vorheriger vollständiger Entleerung zu prüfen.

Die Prüfung erfolgt gemäß DIN 4040‑100 bzw. DIN EN 1825/DIN EN 1610.

Unser Bericht umfasst die genaue Beschreibung der Anlage mit Aufmaß, Messgrafik und Bilddokumentation, sowie Vorschläge zur weiteren Vorgehensweise (Mängelbeseitigung).

Bauseitig müssen vor der Generalinspektion folgende Vorbereitungen getroffen werden:

  • Freie Zufahrt für alle Fahrzeuge
  • Vollständige Installation der Anlage
  • Elektroanschluß 230 V
  • Die Anlage muss zum Zeitpunkt der Prüfung entleert und gereinigt sein
  • Die Möglichkeit der kurzfristigen Wasserbefüllung ist erforderlich (Frischwassergestellung durch den Entsorger oder C-Anschluß)
  • Für die Arbeiten wird uns kostenfrei ein Helfer zur Verfügung gestellt
  • Ihrerseits werden die Steighilfen (Leiter) zur Verfügung gestellt
  • Am Tag der Generalinspektion muss der Abscheiderinhalt entsorgt werden! Die Entsorgung bestellt der Kunde, soweit nicht ausdrücklich anders vereinbart.
  • Für die Dauer der Generalinspektion darf ca. 4‑5 Stunden kein Zulauf in den Abscheider stattfinden

Weitere Informationen: ACO Service 036965/819‑444

Auslegungen von Fettabscheidern

Die Dimensionierung und Installation von Fettabscheidern ist in den DIN EN 1825 – Teil 2 definiert. Drei Berechnungsverfahren ermöglichen die Bestimmung des Volumenstroms, aus dem sich die entsprechende Nenngröße ergibt.

Zu berücksichtigen ist einer der drei folgenden Angaben:

Bei Kücheneinrichtungen

Nach Essensportionen im Küchenbetrieb

Nach verarbeitetem Schlachtvieh

ACO Hebeanlagen

Entwässerung unterhalb der Rückstauebene

Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe

einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.

Anwendungsfall: Fettabscheider unterhalb der Rückstauebene mit nachgelagerter Hebeanlage

Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.

Erhöhte Betriebssicherheit durch Lufteinperlung

Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.

Normvorgaben

Das Auswahlkriterium für die Verwendung eines Fettabscheiders ist die Nenngröße (englisch: „Nominal Size“, daher international abgekürzt „NS“). Die Nenngröße gibt an, wieviel Abwasser maximal einem Fettabscheider pro Sekunde über den Zulauf zugeführt werden darf.

Beispielsweise bedeutet „Fettabscheider NS 4 nach DIN EN 1825“, dass dem Fettabscheider pro Sekunde nicht mehr als vier Liter Abwasser zugeführt werden darf. Die dafür zugrundeliegende Europäische Norm DIN EN 1825 ist in zwei Teile gegliedert:

Für alle Mitgliedsländer der Europäischen Union bedeutet dies:

Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.

Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.

ACO Haustechnik und BIM-Daten zu Fettabscheidern

Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.

Revit-Paket ACO Fettabscheider

Das Revit-Paket unterteilt sich in fünf Hauptfamilien:

  • runde Abscheider aus Edelstahl
  • ovale Abscheider aus Edelstahl
  • runde Abscheider aus Kunststoff
  • ovale Abscheider aus Kunststoff
  • geteilte Abscheider aus Kunststoff

Daneben umfasst das Paket verschiedene Zubehörfamilien:

  • elektronische Bauteile (wie Schaltkästen, Heizstäbe, etc.)
  • Probenahmetöpfe/Grobfänge/Absperrschieber
  • Zusatzbauteile wie die Geruchsneutralisation
ACO BIM-Datenpakete online
Detailansichten der BIM-Daten zu Fettabscheidern

Detailbild 1

Übersicht des kompletten Revit-Pakets für ACO Fettabscheider, geclustert nach den Ausbaustufen. Im rechten Teilscreen befindet sich die Übersicht der Produkte inklusive der Merkmale wie GTIN, Artikelnummern, etc.

Detailbild 3

Revit-Modell eines Probenahmetopfs inklusiver der Anschlussmöglichkeiten.

Detailbild 2

Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.

Detailbild 4

Die Produkteigenschaften werden in dieser Box angezeigt – hier findet man auch den Link zum ACO OnlineKatalog und dem zugehörigen Datenblatt.

ACO 360°-Service – Alles aus einer Hand

Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.

Unsere Leistungen

  • technische Beratung und Verkauf
  • Inbetriebnahme der Anlagen
  • Wartung nach Norm
  • schnelle Reparaturen
  • Umbauten/Modernisierungen
  • Premium-Wartungsverträge inkl. 5 Jahre Gewährleistung und kostenloser Tausch von Verschleißteilen
  • 5-Jahres-Generalinspektion bei Fettabscheidern
ACO Wartungsverträge

Wartungsvertrag Basic

ACO Serviceleistungen

  • allgemeine Zustandsprüfung und Sichtung der Anlage
  • Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
  • Dokumentation der Inspektionsergebnisse in einem Zustandsbericht

Wartungsvertrag Comfort

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Basic
  • An- und Abfahrtskosten
  • Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
  • normgerechte Anlagenwartung gemäß individuellem Wartungsplan
  • Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
  • Dokumentation der Ergebnisse in einem Wartungsbericht

Wartungsvertrag Premium

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Comfort
  • Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
  • Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
  • Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen
    • innerhalb 48 Stunden (optional)
Alles rund um Ihren ACO Fettabscheider

ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.


ask ACO

Noch Fragen?

360 Grad Service

Der Kundendienst steht Ihnen bei allen Fragen rund um die Produkte von ACO Haustechnik zur Verfügung, telefonisch oder direkt bei Ihnen vor Ort.

ACO Serviceteam

Wer kann helfen? ACO Außendienst

Sie brauchen schnelle Hilfe bei technischen oder kaufmännischen Fragen? Wir helfen Ihnen direkt weiter, auch vor Ort.


Ihr Ansprechpartner

Wer kann helfen? ACO Vertriebsinnendienst

Die Mitarbeiterinnen und Mitarbeiter unseres Vertriebsinnendienstes stehen Ihnen für Beratung, Angebot und Auftragsabwicklung zur Verfügung.

ACO Vertriebsteam

TOP
