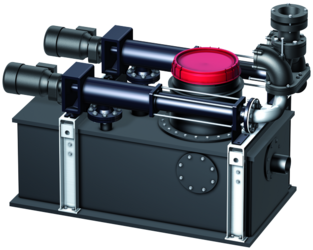

Vorbehälteranlage-duo


Produktvorteile

  • Turbulenzarme Abwasserzuführung zur Fettabscheideranlage durch Verdrängerpumpen
  • Kompakte Bauform
  • Geringer Energieverbrauch
  • Sichere Niveauregulierung durch Einsatz einer Lufteinperlung

Produktinformationen

  • Anwendungsbereiche
    • Überwindung größerer Entfernung zwischen Anfallstelle und Fettabscheideranlage
    • Niedriger Zulaufanschluss vor Fettabscheideranlage
  • Sammelbehälter aus Polyethylen
    • 1x Revisionsöffnung zur einfachen Wartung (350 mm lichte Weite) mit geruchdichtem Schraubdeckel
    • Befestigungsset zur auftriebssicheren Verankerung
    • Siebeinsatz nach Zulauf angeordnet
    • 1x horizontaler Zulaufstutzen
      • DN 100, ∅110 mm (Typ 2 + 4)
      • DN 150, ∅160 mm (Typ 7 + 10)
    • 2x horizontaler Blindflansch nutzbar als optionale Zuläufe
      • DN 100 (Typ 2 + 4)
      • DN 150 (Typ 7 + 10)
    • 1x vertikaler Stutzen DN 100 (Lüftung)
  • 2x Exzenterschneckenpumpen
    • Getriebemotor 400 V, 50 Hz
    • Schutzart IP 55
    • Integrierte thermische Überwachung
    • Integrierte Volumenstromüberwachung
    • 10 m Anschlusskabel
  • Ausbildung Druckleitung
    • Spezial- Rückflussverhinderer mit Kugel im Gehäuse, als Hosenrohr ausgebildet (integrierte Anlüft- und Festsetzschraube)
    • Spezialbefestigungsstück zum elastischen Anschluss der Druckleitung DN 100 (Rohraußendurchmesser: ∅108 – 114,3 mm/optional DN 80)
  • Niveauschaltung
    • Pneumatische Niveauschaltung mit 10 m Steuerleitung
    • Mit Lufteinperlung über Kleinstkompressor
  • Steuerung
    • Schutzart IP 54
    • Potentialfreie Sammelstör- und Betriebsmeldung
    • Sanftanlauf bei Typ 10
Maßzeichnung
TypAbmessungen
Höhe ZulaufL1L2L3L4BH1H2H3H4
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
2350158017201500458201310930635535
4350158017201500458201310930635535
73751880199018008201320930635535
1045018802250180024094014501010710610

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Geruchsneutralisation
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Alle Muli-Hebeanlagen
  • Muli-Max-F
  • Powerlift–P
Beschreibung
  • Netzunabhängiger Alarm
  • Optische und Akustische Alarmmeldung
  • Frei konfigurierbare Eingänge
    • 6 digitale
    • 2 analoge
  • 1 Alarmausgang 12 V
  • Inkl. GSM- Antenne (2,5 m Kabel)
  • Weiterleitung des Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 178 x 125 x 102 mm (L x H x T)
  • Einschub für Standard SIM-Karte
  • Schutzarzt: IP54 (mit mont. Antennenstecker IP44)
  • Betriebsspannung: 230 V
    • Bei AC mit 50/60 Hz
  • Gewicht: 2 kg

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max-F
  • Powerlift–P
  • Sinkamat-S
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 175 x 125 x 75 mm (L x H x T)
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 150 mA
  • 172 x 70 x 78 mm (L x B x T)
  • Schutzart: IP33
  • 92 dB(A)
  • Gewicht: 0,2 kg

Signalhupe

Passend für
  • Muli-Max-F Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 15 mA
  • Abmessung: 172 x 70 x 78 mm (L x B x T)
  • Schutzart: IP33
  • 92 dB(A)
  • Gewicht: 0,3 kg

Blitzleuchte

Passend für
  • Muli-Max-F Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Zur Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Mit potentialfreiem Kontakt
  • Optische und akustische Alarmmeldung (ca. 80 dB)
  • Gehäuse: 160 x 120 x 75 mm (L x H x T)
  • Schutzart: IP 65
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig
    • Kabellänge: 1,4 m
  • Überflutungsmelder mit Kabel (10 m)
  • Gewicht: 1,1 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Gewicht: 3,1 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅110 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 176 x 360 mm (L x H)
  • Gewicht: 5,9 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Gewicht: 7 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅160 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 226 x 420 mm (L x H)
  • Gewicht: 10,2 kg

Anschlussstutzen

Passend für
  • Verhälteranlage-duo
    • Typ 2 – 7
Beschreibung
  • Nennweite: DN 100
  • Zum Anschluss zusätzlicher Rohre
  • Gewicht: 1,2 kg

Anschlussstutzen

Passend für
  • Vorhälteranlage-duo
    • Typ 2 – 7
Beschreibung
  • Nennweite: DN 150
  • Zum Anschluss zusätzlicher Rohre
  • Gewicht: 1,6 kg

Anschlussstutzen

Passend für
  • Vorhälteranlage-duo
    • Typ 10
Beschreibung
  • Nennweite: DN 150
  • Zum Anschluss zusätzlicher Rohre
  • Gewicht: 4 kg

Rundschnurring

Passend für
  • LipuSmart-P
  • Powerlift Einbauset DN 100
  • Fäkablock II
  • Vorbehälteranlage-duo
  • Alle Muli Abwasserhebeanlagen
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 80
  • Gewicht: 0,3 kg
