Abwasserbehandlungsanlage ACO Biojet PE


Produktvorteile

  • Reduzierung der schwerflüchtigen lipophilen Stoffe auf ca. 100 mg/l nach der biologischen Behandlung
  • Die biochemischen Prozesse stabilisieren den pH-Wert im neutralen Bereich
  • Durch biochemische Prozesse werden weiterhin die BSB5- und CSB-Belastung des Abwassers reduziert
  • Keine Rückstände, die permanent entsorgt werden müssen
  • Wenig Personal- und Wartungsaufwand
  • Folgekosten fallen lediglich als Energiekosten für die Pumpentechnik und durch die Betriebsmittel an
  • Kompakte Behälterbauweise
  • Geringerer Raumbedarf
  • Wirtschaftliche Nenngrößenabstufung
  • Problemlose Einbringung der Anlagenteile durch Baukastenprinzip
  • Die verwendeten Stämme der Mikroorganismen sind ohne Risiko für Gesundheit und Umwelt

Produktinformationen

  • Biologische Abwasserbehandlung hinter Fettabscheidern gemäß EN 1825/DIN 4040‑100 für NS (2/4/5,5/7/8,5/10/15/20/25)
  • Energiesparende und benutzerfreundliche Automatikausführung
  • Zur Freiaufstellung in frostgeschützten Bereichen
  • Bioreaktor, Behälter aus Polyethylen (LLD-PE)
  • Sedimenteinheit, Behälter u. Gehäuse aus Edelstahl, Werkstoff 1.4571
  • Anlage geruchsdicht gekapselt
  • In Segment/Modulbauweise (erweiterbar)
  • Biologiereaktor und Sedimentationseinheit
    • Mit wartungsfreundlicher und sparsamer Anlagentechnik
    • Mit Wirbelschichtbiologie und speziell adaptierten Mikroorganismen (Gruppe I der nicht pathogenen Stämme)
    • Mit automatischer Rückführung der Sedimente aus der Sedimentationseinheit in die Anlage
    • Mit automatischem Abzug des gereinigten Abwassers in den Kanal
    • Mit Standardsteuerung IP 55 mit automatischem Programmablauf und Sammelstörmeldung für ZLT (GLT)
    • Mit Grundablass DN 50 zu Revisionszwecken
  • System ACO Passavant
    • Zu- und Ablauf DN 150
    • Anschlussmuffe bzw. Anschlussstutzen für Anschlussrohr mit Außendurchmesser: 160 mm (Übergang auf DN 100 lose beigelegt bei NS 2/4)
    • Separate Anlagenentlüftung, Anschlussstutzen mit Außendurchmesser 110 mm
    • Elektroanschluss: 400 V/50 Hz/1,5 kW
    • Benötigte Luftmenge: 3-faches Raumvolumen pro Stunde

Infobox

Hinweis: Behälter als Segmentbauweise auf Anfrage.

Bedienseite: Rechts

TypAnzahl BioreaktorenInhaltGewichtArtikel-Nr.DownloadsMerken
BioreaktorenGesamtLeerGefüllt
[l][l][kg][kg]
2182090024011403502.00.00
421640172034020603504.00.00
5,532460254044029803505.00.00
743280336054039003507.00.00
8,554100418064048203508.00.00
1064920500074057403510.00.00
15865606720108078003515.00.00
201082008360128096403520.00.00
25129840100001480114803525.00.00

Bedienseite: Links

TypAnzahl BioreaktorenInhaltGewichtArtikel-Nr.DownloadsMerken
BioreaktorenGesamtLeerGefüllt
[l][l][kg][kg]
2182090024011403502.00.10
421640172034020603504.00.10
5,532460254044029803505.00.10
743280336054039003507.00.10
8,554100418064048203508.00.10
1064920500074057403510.00.10
15865606720108078003515.00.10
201082008360128096403520.00.10
25129840100001480114803525.00.10
TypAnzahl BioreaktorenInhaltGewichtBedienseiteArtikel-Nr.
BioreaktorenGesamtLeerGefüllt
21820 l900 l240 kg1140 kgRechts3502.00.00
421640 l1720 l340 kg2060 kgRechts3504.00.00
5,532460 l2540 l440 kg2980 kgRechts3505.00.00
743280 l3360 l540 kg3900 kgRechts3507.00.00
8,554100 l4180 l640 kg4820 kgRechts3508.00.00
1064920 l5000 l740 kg5740 kgRechts3510.00.00
1586560 l6720 l1080 kg7800 kgRechts3515.00.00
20108200 l8360 l1280 kg9640 kgRechts3520.00.00
25129840 l10000 l1480 kg11480 kgRechts3525.00.00
21820 l900 l240 kg1140 kgLinks3502.00.10
421640 l1720 l340 kg2060 kgLinks3504.00.10
5,532460 l2540 l440 kg2980 kgLinks3505.00.10
743280 l3360 l540 kg3900 kgLinks3507.00.10
8,554100 l4180 l640 kg4820 kgLinks3508.00.10
1064920 l5000 l740 kg5740 kgLinks3510.00.10
1586560 l6720 l1080 kg7800 kgLinks3515.00.10
20108200 l8360 l1280 kg9640 kgLinks3520.00.10
25129840 l10000 l1480 kg11480 kgLinks3525.00.10
Maßzeichnung
TypAnzahl BioreaktorenAbmessungen
AB
[mm][mm]
2121001100
4230501100
5,5340501100
7450501100
8,5560501100
10670501100
15868002500
201078002500
251288002500
2
4
5,5
7
8,5
10
15
20
25

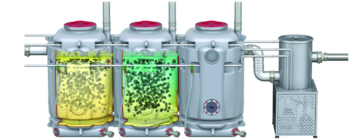

Funktionsprinzip

Die hohe organische Belastung von Abwässern (Ölen und Fetten) aus Küchen und der lebensmittelverarbeitenden Industrie erfordert gemäß den geltenden Bestimmungen den Einsatz von Fettabscheideranlagen. Hier erfolgt eine Phasentrennung des Abwassers allein durch die Schwerkraft. In der Regel werden jedoch nur die frei abscheidbaren Öle und Fette sowie Sinkstoffe zurückgehalten. Emulgierte und gelöste Komponenten im Abwasser passieren den Abscheider nahezu ungehindert. Dies führt zwangsläufig zu Grenzwertüberschreitungen. Da der Parameter „schwerflüchtige lipophile Stoffe“

in vielen Städten verschärft im Blickfeld der Behörden steht, ist der Einsatz weitergehender Reinigungsstufen hinter Fettabscheideranlagen erforderlich. Mit dem Einbau der biologischen Abwasserbehandlungsanlage BioJet-P wird eine Reduzierung des Parameters schwer flüchtige lipophile Stoffe auf ca. 100 mg/l erreicht. Voraussetzung hierfür ist die Installation der optional erhältlichen Modulbausteine ACO Zudosierung und ACO Sedimentationseinheit sowie ein ordnungsgemäßer Betrieb, Wartung und Bemessung der Anlage.

Die Aufwuchsträger dienen zur Maximierung der aktiven Oberfläche an der sich die Mikroorganismen absetzen. Eine Versorgung mit Sauerstoff über das Belüftungsaggregat (Seitenkanalverdichter) ist zum Überleben der Mikroorganismen notwendig. Aufwuchsträger, Mikroorganismen und die Druckbelüftung bilden zusammen die Wirbelschichtbiologie. Das im Fettabscheider vorbehandelte Abwasser fließt den

Biologiereaktor(en) im freien Gefälle zu. Das Abwasser passiert die spezielle Wirbelschichtbiologie. Die in dieser Wirbelschicht befindlichen Mikroorganismen behandeln das belastete Abwasser. Die emulgierten und gelösten organischen Anteile werden effektiv reduziert. Das behandelte Abwasser fließt über den Ablauf in den Kanal bzw. in die optional nachgeschaltete ACO Sedimentationseinheit.

Optionale Modulbausteine
