Ablaufkörper Spin, DN 100 – DN 150 | Freispiegelentwässerung

Produktinformationen

  • Ablaufkörper DN 100 – DN 150
  • Geprüft gemäß DIN EN 1253‑2
  • Aus Gusseisen, mit Anstrich
  • Baustoffklasse A1
  • Mit Pressdichtungsflansch
  • Mit Sickeröffnungen
  • Passende Komponenten
KugelrostFlachrostAufsatzrahmen mit RostAufsatzrahmen mit RostAufsatzrahmen mit RostAbflusswerte
NennweiteStutzenneigungAusführungArtikel-Nr. 7000.10.00Artikel-Nr. 7000.20.00Artikel-Nr. 7000.40.00Artikel-Nr. 7000.28.00Artikel-Nr. 7000.41.00 7000.42.00PDF
DNl/sl/sl/sl/sl/s
1001,5°1-teilig7,76,09,86,510,5
1001,5°2-teilig8,06,510,06,812,1
10090°1-teilig8,16,210,26,612,0
10090°2-teilig7,66,29,46,912,8
100, mit Brandschutzeinsatz90°1-teilig7,47,38,96,811,8
100, mit Brandschutzeinsatz90°2-teilig7,47,38,96,811,8
1251,5°1-teilig11,09,414,010,015,0
1251,5°2-teilig11,610,014,410,617,2
12590°1-teilig11,59,815,010,017,2
12590°2-teilig11,59,814,010,417,4
1501,5°1-teilig11,09,114,09,415,0
1501,5°2-teilig11,610,014,810,517,0
15090°1-teilig11,39,314,910,017,5
15090°2-teilig10,89,815,010,217,5

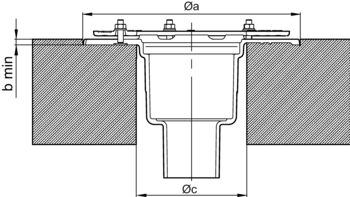

NennweiteøaøbøcBeschreibungArtikel-Nr.
[mm][mm][mm]
DN 12538035200Für Ablaufkörper ohne Isolierkörper7035.10.10
DN 12543065270Für Ablaufkörper mit Isolierkörper7035.10.10
DN 15038035200Für Ablaufkörper ohne Isolierkörper7036.10.10
DN 15043065270Für Ablaufkörper mit Isolierkörper7036.10.10

Flachdachheizung

Passend für
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Jet aus Edelstahl
    • DN 50 – DN 70
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Jet aus Edelstahl
    • DN 50 – DN 70
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

Flachdachheizung

Passend für
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Spin aus Gusseisen
    • DN 100 – DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,6 kg

Flanschdichtungs-Set

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Spin aus Gusseisen
    • DN 100 – DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Spin aus Gusseisen
    • DN 100 – DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Spin
    • DN 100 – DN 150
    • Aufbau bis 180 mm bei Verwendung von Polymerbeton-Aufsatzstücken
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 60 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,3 kg

Isolierkörper für Ablaufkörper

Passend für
  • Flachdachabläufe Spin
    • Stutzenneigung: 90°
    • DN 100 – DN 150
  • Flachdachabläufe Jet
    • Stutzenneigung 90°
    • DN 80
Beschreibung
  • Aus Schaumglas
  • Gewicht: 0,9 kg

Hitzeschild

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 100
Beschreibung
  • 2-teilige Ausführung
  • Befestigung mit 6 Einschlagdübeln
  • Gewicht: 2,8 kg

Isolierkörper

Passend für
  • Flachdachabläufe
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Schaumglas
  • DN 100
  • Höhe: 170 mm
  • Gewicht: 1,8 kg

Isolierkörper

Passend für
  • Flachdachabläufe
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Schaumglas
  • DN 125
  • Höhe: 215 mm
  • Gewicht: 2 kg

Isolierkörper

Passend für
  • Flachdachabläufe
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Schaumglas
  • DN 150
  • Höhe: 240 mm
  • Gewicht: 2,1 kg

Isolierkörper für Oberteil

Passend für
  • Flachdachablaufoberteile
Beschreibung
  • Aus Schaumglas
  • Gewicht: 1,9 kg

Ausgleichselement

Passend für
  • Flachdachablaufoberteile
Beschreibung
  • Aus Schaumglas
  • Gewicht: 1 kg

Aufsatzring

Passend für
  • Roste
    • Belastungsklasse: H 1,5 und L 15
Beschreibung
  • Aus Gusseisen
  • Höhe: 25 mm
  • Gewicht: 0,6 kg

Aufsatzring

Passend für
  • Roste
    • Belastungsklasse: H 1,5 und L 15
Beschreibung
  • Aus Gusseisen
  • Höhe: 35 mm
  • Gewicht: 1,4 kg

Aufsatzring

Passend für
  • Aufsatzrahmen mit Rost
    • Belastungsklasse: L 15 und M 125
Beschreibung
  • Aus Gusseisen
  • Gewicht: 2 kg

Übergangsring

Passend für
  • Aufsatzstücke
    • 5084.87.xx
    • 5084.71.xx
    • 5084.81.xx
    • 5084.89.xx
Beschreibung
  • Aus Gusseisen
  • Belastungsklasse
    • H 1,5
    • L 15
  • Höhenverstellbarkeit um: 24 mm
  • Gewicht: 1,1 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.71.00
    • 5084.80.00
    • 5084.81.00
    • 5084.83.00
    • 5084.87.00
    • 5084.89.00
    • 5084.91.00
    • 9405.89.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Gewicht: 0,3 kg

Abdichtring mit Klemmring

Passend für
  • Flachdachabläufe Spin
    • DN 100/DN 125
    • Stutzenneigung: 90°
  • 1-teilige Abläufe
Beschreibung
  • Für bauseits beizustellendes Lüftungsrohr
    • SML-Rohr DN 125 aus Gusseisen
    • Für Schmutzwasserfallleitungen über Dach
    • Länge gemäß DIN EN 12056 und DIN 1986‑100
  • Gewicht: 0,7 kg

Abdichtring mit Klemmring

Passend für
  • Flachdachabläufe Spin
    • DN 100/DN 125
    • Stutzenneigung: 90°
  • 2-teilige Abläufe
Beschreibung
  • Für bauseits beizustellendes Lüftungsrohr
    • SML-Rohr DN 125 aus Gusseisen
    • Für Schmutzwasserfallleitungen über Dach
    • Länge gemäß DIN EN 12056 und DIN 1986‑100
  • Gewicht: 0,1 kg

Staurohr für Notüberlauf

Passend für
  • Flachdachablauf Spin
    • DN 100
  • 1-teilige Abläufe
Beschreibung
  • Mit Abdichtring
  • Anstau-Höhe: 35 mm
  • Gewicht: 1,7 kg

Staurohr für Notüberlauf

Passend für
  • Flachdachablauf Spin
    • DN 100
  • 2-teilige Abläufe
Beschreibung
  • Mit Abdichtring
  • Anstau-Höhe: 35 mm
  • Gewicht: 1,7 kg

Staurohr für Notüberlauf

Passend für
  • Flachdachabläufe Spin
    • DN 125
    • DN 150
  • 1-teilige Abläufe
Beschreibung
  • Mit Abdichtring
  • Anstauhöhe: 45 mm
  • Gewicht: 2 kg

Staurohr für Notüberlauf

Passend für
  • Flachdachabläufe Spin
    • DN 125
    • DN 150
  • 2-teilige Abläufe
Beschreibung
  • Mit Abdichtring
  • Anstauhöhe: 45 mm
  • Gewicht: 2 kg

Abdichtring

Passend für
  • Flachdachabläufe Spin
    • DN 100 – DN 150
  • Flachdachabläufe Jet
    • DN 80
Beschreibung
  • Durchmesser: 117 mm
  • Dicke: 2 mm
  • Für Oberteil 2‑teilige Ausführung
  • Gewicht: 0,1 kg

Höhenausgleich

Passend für
  • Kiesfang
    • 7000.12.00
    • 7000.02.00
Beschreibung
  • Aus Edelstahl
  • Mit 2 Befestigungsschrauben
  • Höhe: 65 mm
  • Nur in Verbindung mit Kiesfang einsetzbar
  • Gewicht: 0,3 kg

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Spin
    • DN 100
    • Stutzenneigung: 90°
  • Parkdeckabläufe
    • 300 x 300 mm
    • Stutzenneigung: 90°
Beschreibung
  • Geprüfter Brandschutz gemäß AbZ: Z‑19.17‑1888/1887
  • Achtung: Abflusswert wird durch Einsatz reduziert!
  • Gewicht: 0,4 kg

Hitzeschild

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 100
Beschreibung
  • Mit Einschlagdübel M 8 x 16
  • Gewicht: 2,5 kg

Isolierscheibe

Passend für
  • Flachdachabläufe aus Gusseisen
    • Spin DN 100 – DN 150
Beschreibung
  • Aus Schaumglas
  • Gewicht: 0,5 kg
