Fettabscheider LipuJet-P-RD Ausbaustufe 1
Produktinformationen
- Fettabscheider gemäß DIN EN 1825 und DIN 4040‑100
- Nenngrößen (15 / 20 / 22,5)
- Mit integriertem Schlammfang
- Behälter aus Polyethylen, in Segmentbauweise
- Zum Einbau in Räumen – frostfrei
- Befestigungsset zur auftriebssicheren Verankerung
- Absaug- und Entleerungssumpf
- Geruchsdichte Wartungsöffnung (lichte Weite ∅ 450 mm)
- Geruchsdichte Revisionsöffnung über Zulauf- und Ablaufgarnitur
- Zentraler Anschluss zur Direktabsaugung mit Festkupplung und Blindkupplung
- Schauglas mit Wischer (optional)
- Fülleinheit (Komponenten mit DVGW und KIWA Zulassungen) für manuelle Wiederbefüllung (optional):
- Freistromventil
- Druckminderer mit Schmutzfänger
- Geruchverschluss
- Rohrverbinder am Zu- und Ablauf mit Übergangdichtung zum Anschluss OD 210 mm
- Folgende Bauteile sind zur Bedienung wahlweise rechts/links in Fließrichtung am Behälter angeordnet:
- Direktabsaugung
- Schauglas (optional)
- Fülleinheit (optional)
- Leistungserklärung "Declaration of Performance" (DoP) Nr: BD-G1‑1004
- Anschlüsse:
- Zu- und Ablauf DN 200 / OD 200 mm
- Entlüftung DN 100 / OD 110 mm
- Direktabsaugung mit Festkupplung Storz-B / 2½" und Blindkupplung
- Wasseranschluss Fülleinheit Rp ¾ " (optional)
- Grundablass Rp 1 "
| Artikel-Nr. | Nenngröße | Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | H1 | H2 | H3 | H4 | B1 | D | D1 | Z/Anzahl Segmente | B | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| 3515.51.00 | NS 15 | 210 | 80 | 2050 | 1535 | 1465 | 1990 | 2150 | 1900 | 200 | 1890 | 4 | 2500 |
| 3520.51.00 | NS 20 | 210 | 80 | 2050 | 1925 | 1855 | 2380 | 2540 | 1900 | 200 | 1890 | 4 | 2500 |
| 3525.51.00 | NS 22,5 | 210 | 80 | 2050 | 2305 | 2235 | 2760 | 2305 | 1900 | 200 | 1890 | 5 | 2500 |
Probenahmetopf DN 200
Passend für
- Fettabscheider LipuJet-P
- NS 15 – 22,5
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,3 kg
Probenahmetopf DN 200
Passend für
- Fettabscheider LipuJet-P
- NS 15 – 22,5
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
Fettschichtdicken-Messgerät
Passend für
- LipuJet-P
- Oval NS 1 – 10
- Rund NS 2 – 22,5
- LipuJet-S
- Oval NS 1 – 10
- Rund NS 2 – 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
- Mit optischer Anzeige des Füllstandes
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230VAC/5 VA
- Schutzklasse: IP 54
- Leistung: ca. 12 W
- Gewicht: 2,8 kg
Grobfang DN 200
Passend für
- Fettabscheider LipuJet-P
- NS 15 – 22,5
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 9,9 kg
Heizstab
Passend für
- Fettabscheider
Beschreibung
- Zur Verflüssigung der Fettschicht
- Inkl. Steuerung
- Elektroanschluss
- 400 V/50 Hz/16 A/6,0 kW
- Gewicht: 15 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Anbringung: "Aufputz"
- Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
- Gewicht: 11,6 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.20
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
- Gewicht: 1,2 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- NS 15–20
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 200
- Baulänge (L): 60 mm
- Spindelweg (H1 – H2): 542 – 743 mm
- Durchmesser Handrad: 250 mm
- Gewicht: 36 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 200
- 7610.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 200
- Baulänge (L): 120 mm
- Gewicht: 12,9 kg
Anschlusskasten
Passend für
- Fettabscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stärkeabscheider FapuMax-P-DA
- Leichtflüssigkeitsabscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss DN 80
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Türanschlag
- Wahlweise rechts oder links
- Tür abschließbar
- Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
- Gewicht: 10,4 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.22
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
- Gewicht: 1 kg
Storzkupplung für Pendelgasleitungen
Passend für
- Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
- Storzkupplung 75B
- Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
- Für Rohranschluss Rp 2½" (Innengewinde)
- Gewicht: 1,8 kg
Fettschichtdicken-Messgerät Multi Control
Passend für
- LipuJet-P
- Oval NS 1 – NS 30
- Rund NS 2 – NS 20
- LipuJet-S
- Oval NS 1 – NS 10
- Rund NS 2 – NS 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Gewicht: 2,7 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Frontseite glasgeperlt
- Tür abschließbar, Anschlag links
- Abmessungen B x H x T: 300 x 725 x 160 mm
- Gewicht: 10 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.24
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Unterputz",
- Frontseite glasgeperlt
- Abmessung B x H x T:
- 405 x 830 x 30 mm
- Gewicht: 2,1 kg
ACO Ozone-System
Passend für
- Fettabscheideranlagen, Innenbereich
- Fettabscheideranlagen, Außenbereich
- Hebeanlagen
- PumpstationenHebeanlagen
Beschreibung
- ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
- Werkstoff: Säurebeständiger Edelstahl
Set besteht aus:
- ACO Ozone – Ozongenerator
- Größe (L x B x H): 270 x100 x 85 mm
- Nennspannung 230 V/50 Hz
- Schutzart IP20
- ACO Ozone-Pumpe – Speisepumpe
- Größe (L x B x H): 160 x 90 x 90 mm
- Integrierter Filter
- Nennspannung 230 V/50 Hz
- Schutzart IP54
- ACO Ozone-Halterung – Wandhalterung
- Größe (L x B x H): 295 x 110 x 90 mm
- Schläuche
Schauglas
Passend für
- LipuJet-P-RB/-RD
Beschreibung
- Mit Scheibenwischer
- Zum Einbau am Behälter
- Gewicht: 2,1 kg

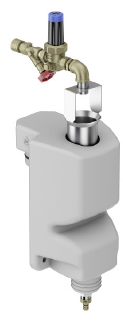

Fülleinheit
Passend für
- LipuJet-P-RB/-RD
Beschreibung
- Komponenten mit DVGW und KIWA Zulassungen für manuelle Wiederbefüllung:
- Freistromventil
- Druckminderer mit Schmutzfänger
- Geruchverschluss
- Gewicht: 4,7 kg
Rohranschluss-Set DN 200 für Fettabscheider
Passend für
- Fettabscheider LipuJet zur Freiaufstellung
- NS 15‑25
Beschreibung
- Zum Anschluss der Zulaufleitung an Fettabscheideranlagen
- Aus Edelstahl, Werkstoff 1.4404
- Dichtung EPDM
- DN 200
- 1 x Bogen 87,5° mit Beruhigungsstrecke 330 mm
- 1 x Rohrstück als Beruhigungsstrecke L = 2000 mm
- Gewicht: 25 kg
Betriebstagebuch
Passend für
- Fettabscheider
- Zum Erdeinbau
- Zur Freiaufstellung
Beschreibung
- Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
- Format: A4 mit 2-facher Ringösenheftung
- Umfang: 60 Seiten
- Ausgelegt für 5 Jahre
- Gewicht: 0,3 kg
