ACO Haustechnik

Reduzier-Einfachabzweige 87,5°

Produktvorteile

  • Werkstoff: Edelstahl
    • Baustoffklasse: A1
    • Nicht brennbar
    • Kein Einbringen von zusätzlicher Brandlast
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Baustoffklasse A1
    • Nicht brennbar
  • Höchste Oberflächenqualität
  • Hervorragende Beständigkeit
  • Gemäß DIN EN 1124
  • Mit rückstausicherer Steckmuffenverbindung und Doppellippendichtung aus EPDM

Werkstoff: 1.4301

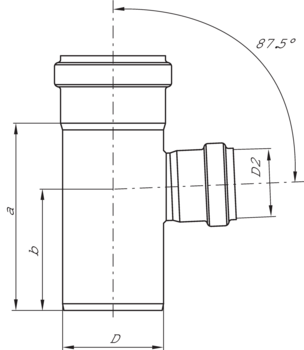

AbmessungenGewichtArtikel-Nr.Merken
DD2ab
[mm][mm][mm][mm][kg]
5040106980,30174.00.79
7540139980,30174.00.81
7550139900,30174.02.57
110501831170,50174.02.58
110751831170,80174.02.59
125751871100,90174.83.62
12511020512710174.04.99
1601102881842,30174.02.60
2001602931863,60174.02.61

Werkstoff: 1.4404

AbmessungenGewichtArtikel-Nr.Merken
DD2ab
[mm][mm][mm][mm][kg]
5040106980,30174.00.80
7540139980,30174.00.82
7550139900,30174.02.67
110501831170,50174.02.68
110751831170,80174.02.69
125751871100,90174.83.63
12511020512710174.05.02
1601102881842,30174.02.70
2001602931863,60174.02.71
2502003492265,80174.90.03
31525041124810,50174.89.72
WerkstoffAbmessungenGewichtArtikel-Nr.
DD2ab
1.430150 mm40 mm106 mm98 mm0,3 kg0174.00.79
1.430175 mm40 mm139 mm98 mm0,3 kg0174.00.81
1.430175 mm50 mm139 mm90 mm0,3 kg0174.02.57
1.4301110 mm50 mm183 mm117 mm0,5 kg0174.02.58
1.4301110 mm75 mm183 mm117 mm0,8 kg0174.02.59
1.4301125 mm75 mm187 mm110 mm0,9 kg0174.83.62
1.4301125 mm110 mm205 mm127 mm1 kg0174.04.99
1.4301160 mm110 mm288 mm184 mm2,3 kg0174.02.60
1.4301200 mm160 mm293 mm186 mm3,6 kg0174.02.61
1.440450 mm40 mm106 mm98 mm0,3 kg0174.00.80
1.440475 mm40 mm139 mm98 mm0,3 kg0174.00.82
1.440475 mm50 mm139 mm90 mm0,3 kg0174.02.67
1.4404110 mm50 mm183 mm117 mm0,5 kg0174.02.68
1.4404110 mm75 mm183 mm117 mm0,8 kg0174.02.69
1.4404125 mm75 mm187 mm110 mm0,9 kg0174.83.63
1.4404125 mm110 mm205 mm127 mm1 kg0174.05.02
1.4404160 mm110 mm288 mm184 mm2,3 kg0174.02.70
1.4404200 mm160 mm293 mm186 mm3,6 kg0174.02.71
1.4404250 mm200 mm349 mm226 mm5,8 kg0174.90.03
1.4404315 mm250 mm411 mm248 mm10,5 kg0174.89.72

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 40 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.06.54

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.03.96

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.03.97

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.03.98

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.83.82

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.03.99

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Aus EPDM
  • Aus verzinktem Stahl
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.04.00

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 250 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.90.38

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 315 mm
Beschreibung
  • Aus EPDM
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.89.87

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 40 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.06.55

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.11

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.12

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.13

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.14

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.15

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.16

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 250 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.90.40

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 315 mm
Beschreibung
  • Dichtung aus NBR
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.89.88

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 40 mm
Beschreibung
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.06.56

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.04.03

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.04.04

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.04.05

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.83.86

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Aus Stahl verzinkt
  • Mit Gummieinlage
  • Gewinde M8/M10
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.04.06

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.04.08

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.04.09

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.04.10

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.83.87

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.04.11

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.04.12

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 250 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M8
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.90.41

Rohrschelle

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 315 mm
Beschreibung
  • Aus Edelstahl
  • Mit Gummieinlage
  • Gewinde M12
  • Gewicht: 1 kg
Artikel-Nr.
0174.89.82

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 50 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.07

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 75 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.08

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 110 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.81.59

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 125 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.83.83

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 160 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.05.09

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 200 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.05.10

Ersatzdichtung

Passend für
  • ACO Pipe Abflussrohr
  • ∅ 250 mm
Beschreibung
  • Dichtung aus Viton
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.90.39

Gleitmittel

Passend für
  • Alle Dichtungen
Beschreibung
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.04.01

Befestigungsplatte

Passend für
  • Gewindestangen M 8
Beschreibung
  • Für die Rohrmontage
  • D: 8,4 mm
  • a: 70 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.04.02

Pipe Montageset

Passend für
  • ACO Pipe Abflussrohr
Beschreibung
  • Zur axialen Befestigung
  • Mit 6 Stk. M 8 Muttern
  • Aus Edelstahl, Werkstoff 1.4571
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.04.36

Rohrhalter

Passend für
  • ACO Pipe Rohre
    • ∅ 125 mm
  • 3,5 Kg
Beschreibung
  • Rohrhalter zum Handschneiden
  • Gewicht: 1,4 kg
Artikel-Nr.
0174.05.17
