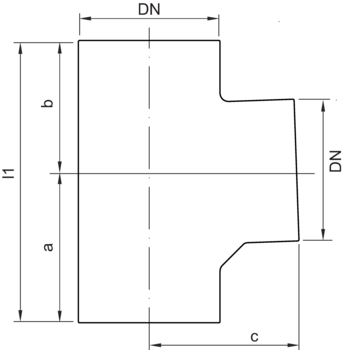

Einfachabzweige 88°
Produktvorteile
- Werkstoff: Gusseisen
- Baustoffklasse: A1
- Nicht brennbar
- Kein Einbringen von zusätzlicher Brandlast
Produktinformationen
- Muffenloser Einfachabzweig 88° aus Gusseisen
- Baustoffklasse A1
- Nicht brennbar
- Äußere Rohroberfläche mit rotbrauner Farbgrundierung
- Mit zusätzlicher Innenbeschichtung auf Epoxidbasis
- Geprüft und gefertigt gemäß DIN EN 877
- Maße gemäß DIN 19522
SM-X Rapid-Verbinder
Passend für
- SM-X Rohr DN 50
Beschreibung
- Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
- Verschlussteil mit nur einer Schraube
- Spannbacken aus Werkstoff-Nr.: 1.4301
- Inkl. Dichtmanschette aus EPDM
- Profilschelle gemäß DIN EN 10088
D: 71 mm H: 83 mm L: 47 mm
- Gewicht: 0,1 kg
SM-X Rapid-Verbinder
Passend für
- SM-X Rohr DN 70
Beschreibung
- Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
- Verschlussteil mit nur einer Schraube
- Spannbacken aus Werkstoff-Nr.: 1.4301
- Inkl. Dichtmanschette aus EPDM
- Profilschelle gemäß DIN EN 10088
D: 91 mm H: 103 mm L: 47 mm
- Gewicht: 0,2 kg
SM-X Rapid-Verbinder
Passend für
- SM-X Rohr DN 80
Beschreibung
- Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
- Verschlussteil mit nur einer Schraube
- Spannbacken aus Werkstoff-Nr.: 1.4301
- Inkl. Dichtmanschette aus EPDM
- Profilschelle gemäß DIN EN 10088
D: 96 mm H: 107 mm L: 47 mm
- Gewicht: 0,3 kg
SM-X Rapid-Verbinder
Passend für
- SM-X Rohr DN 100
Beschreibung
- Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
- Verschlussteil mit nur einer Schraube
- Spannbacken aus Werkstoff-Nr.: 1.4301
- Inkl. Dichtmanschette aus EPDM
- Profilschelle gemäß DIN EN 10088
D: 123 mm H: 135 mm L: 47 mm
- Gewicht: 0,2 kg
SM-X Rapid-Verbinder
Passend für
- SM-X Rohr DN 125
Beschreibung
- Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
- Verschlussteil mit nur einer Schraube
- Spannbacken aus Werkstoff-Nr.: 1.4301
- Inkl. Dichtmanschette aus EPDM
- Profilschelle gemäß DIN EN 10088
D: 152 mm H: 164 mm L: 54 mm
- Gewicht: 0,3 kg
SM-X Rapid-Verbinder
Passend für
- SM-X Rohr DN 150
Beschreibung
- Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
- Verschlussteil mit nur einer Schraube
- Spannbacken aus Werkstoff-Nr.: 1.4301
- Inkl. Dichtmanschette aus EPDM
- Profilschelle gemäß DIN EN 10088
D: 177 mm H: 189 mm L: 54 mm
- Gewicht: 0,3 kg
SM-X Rapid-Verbinder
Passend für
- SM-X Rohr DN 200
Beschreibung
- Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
- Verschlussteil mit nur einer Schraube
- Spannbacken aus Werkstoff-Nr.: 1.4301
- Inkl. Dichtmanschette aus EPDM
- Profilschelle gemäß DIN EN 10088
D: 230 mm H: 240 mm L: 62 mm
- Gewicht: 0,7 kg
SM-X Schallentkoppler
Passend für
- SM-X Rohr DN 50 – DN 150
Beschreibung
- Zur Erreichung erhöhter Schallschutzanforderungen
- Anschlussgewinde M8/M10
- Geeignet für senkrechte oder abgehängte waagerechte SM-X Leitungen
- Maximale Last F vertikal: 400 N je Schallentkoppler
- Maximale Last F horizontal: 1000 N je Schallentkoppler
- Gewicht: 0,1 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 50
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 74 mm
- Gewicht: 0,6 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 70
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 74 mm
- Gewicht: 0,7 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 80
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 74 mm
- Gewicht: 0,8 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 100
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 84 mm
- Gewicht: 1,1 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 125
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 97 mm
- Gewicht: 1,3 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 150
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 97 mm
- Gewicht: 1,5 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 200
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 111 mm
- Gewicht: 2,3 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 250
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 130 mm
- Gewicht: 4,1 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 300
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
- L: 130 mm
- Gewicht: 4,5 kg
SM-X Kombi-Kralle
Passend für
- SM-X Rohr DN 400
Beschreibung
- Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
SM-X Rapid-Inox-Verbinder
Passend für
- SM-X Rohr DN 250
Beschreibung
- Verschlussteil mit nur einer Schraube
- Alle Teile aus Edelstahl, Werkstoff 1.4571/1.4401
- Inkl. Dichtmanschette aus EPDM
- Verbinder gemäß DIN EN 10088
D: 278 mm H: 306 mm L: 91 mm
- Gewicht: 1,6 kg
SM-X Rapid-Inox-Verbinder
Passend für
- SM-X Rohr DN 300
Beschreibung
- Verschlussteil mit nur einer Schraube
- Alle Teile aus Edelstahl, Werkstoff 1.4571/1.4401
- Inkl. Dichtmanschette aus EPDM
- Verbinder gemäß DIN EN 10088
D: 330 mm H: 359 mm L: 91 mm
- Gewicht: 1,1 kg
SM-X Übergangsverbinder
Passend für
- SM-X Rohr DN 70 auf DN 80
Beschreibung
- Übergangsverbinder für SM-X Rohre und Formstücke DN 70 auf DN 80
- Länge: 47 mm
- Höhe: 107 mm
- Durchmesser: 96 mm
- Gewicht: 0,2 kg
