SM-X Bögen


Produktvorteile

  • Werkstoff: Gusseisen
    • Baustoffklasse: A1
    • Nicht brennbar
    • Kein Einbringen von zusätzlicher Brandlast

Produktinformationen

  • Muffenlose Bögen aus Gusseisen
  • Baustoffklasse A1
    • Nicht brennbar
  • Äußere Rohroberfläche mit rotbrauner Farbgrundierung
  • Mit zusätzlicher Innenbeschichtung auf Epoxidbasis
  • Geprüft und gefertigt gemäß DIN EN 877
  • Maße gemäß DIN 19522

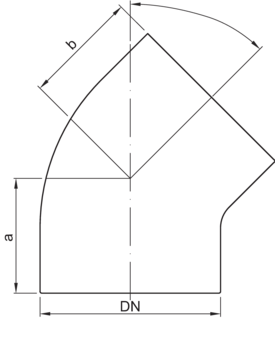

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNab
[mm][mm][kg]
DN 5040400,47150.00.15
DN 8050500,77180.00.15
DN 10050501,07110.00.15
DN 12560601,77112.00.15
DN 15065652,57115.00.15
DN 20080804,67120.00.15
DN 5045450,57150.00.30
DN 8060600,87180.00.30
DN 10060601,37110.00.30
DN 12570702,07112.00.30
DN 15080803,07115.00.30
DN 20095955,47120.00.30
DN 2501101109,77125.00.30
DN 30013013015,57130.00.30
DN 5050500,57150.00.45
DN 8060600,97180.00.45
DN 10070701,67110.00.45
DN 12580802,37112.00.45
DN 15090903,57115.00.45
DN 2001101106,27120.00.45
DN 25013013010,37125.00.45
DN 30015515517,37130.00.45
DN 40025725736,07140.00.45
DN 5065650,77150.00.68
DN 8080801,27180.00.68
DN 10090901,97110.00.68
DN 1251051052,97112.00.68
DN 1501201204,37115.00.68
DN 2001451457,77120.00.68
DN 5075750,77150.00.88
DN 8095951,27180.00.88
DN 1001101102,17110.00.88
DN 1251251253,27112.00.88
DN 1501451454,97115.00.88
DN 2001801808,87120.00.88
DN 25022522513,87125.00.88
DN 30026026028,07130.00.88
NennweiteAbmessungenGewichtArtikel-Nr.
DN1ab
DN 5040 mm40 mm0,4 kg7150.00.15
DN 8050 mm50 mm0,7 kg7180.00.15
DN 10050 mm50 mm1,0 kg7110.00.15
DN 12560 mm60 mm1,7 kg7112.00.15
DN 15065 mm65 mm2,5 kg7115.00.15
DN 20080 mm80 mm4,6 kg7120.00.15
DN 5045 mm45 mm0,5 kg7150.00.30
DN 8060 mm60 mm0,8 kg7180.00.30
DN 10060 mm60 mm1,3 kg7110.00.30
DN 12570 mm70 mm2,0 kg7112.00.30
DN 15080 mm80 mm3,0 kg7115.00.30
DN 20095 mm95 mm5,4 kg7120.00.30
DN 250110 mm110 mm9,7 kg7125.00.30
DN 300130 mm130 mm15,5 kg7130.00.30
DN 5050 mm50 mm0,5 kg7150.00.45
DN 8060 mm60 mm0,9 kg7180.00.45
DN 10070 mm70 mm1,6 kg7110.00.45
DN 12580 mm80 mm2,3 kg7112.00.45
DN 15090 mm90 mm3,5 kg7115.00.45
DN 200110 mm110 mm6,2 kg7120.00.45
DN 250130 mm130 mm10,3 kg7125.00.45
DN 300155 mm155 mm17,3 kg7130.00.45
DN 400257 mm257 mm36,0 kg7140.00.45
DN 5065 mm65 mm0,7 kg7150.00.68
DN 8080 mm80 mm1,2 kg7180.00.68
DN 10090 mm90 mm1,9 kg7110.00.68
DN 125105 mm105 mm2,9 kg7112.00.68
DN 150120 mm120 mm4,3 kg7115.00.68
DN 200145 mm145 mm7,7 kg7120.00.68
DN 5075 mm75 mm0,7 kg7150.00.88
DN 8095 mm95 mm1,2 kg7180.00.88
DN 100110 mm110 mm2,1 kg7110.00.88
DN 125125 mm125 mm3,2 kg7112.00.88
DN 150145 mm145 mm4,9 kg7115.00.88
DN 200180 mm180 mm8,8 kg7120.00.88
DN 250225 mm225 mm13,8 kg7125.00.88
DN 300260 mm260 mm28,0 kg7130.00.88

SM-X Rapid-Verbinder

Passend für
  • SM-X Rohr DN 50
Beschreibung
  • Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
  • Verschlussteil mit nur einer Schraube
  • Spannbacken aus Werkstoff-Nr.: 1.4301
  • Inkl. Dichtmanschette aus EPDM
  • Profilschelle gemäß DIN EN 10088

D: 71 mm H: 83 mm L: 47 mm

  • Gewicht: 0,1 kg

SM-X Rapid-Verbinder

Passend für
  • SM-X Rohr DN 70
Beschreibung
  • Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
  • Verschlussteil mit nur einer Schraube
  • Spannbacken aus Werkstoff-Nr.: 1.4301
  • Inkl. Dichtmanschette aus EPDM
  • Profilschelle gemäß DIN EN 10088

D: 91 mm H: 103 mm L: 47 mm

  • Gewicht: 0,2 kg

SM-X Rapid-Verbinder

Passend für
  • SM-X Rohr DN 80
Beschreibung
  • Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
  • Verschlussteil mit nur einer Schraube
  • Spannbacken aus Werkstoff-Nr.: 1.4301
  • Inkl. Dichtmanschette aus EPDM
  • Profilschelle gemäß DIN EN 10088

D: 96 mm H: 107 mm L: 47 mm

  • Gewicht: 0,3 kg

SM-X Rapid-Verbinder

Passend für
  • SM-X Rohr DN 100
Beschreibung
  • Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
  • Verschlussteil mit nur einer Schraube
  • Spannbacken aus Werkstoff-Nr.: 1.4301
  • Inkl. Dichtmanschette aus EPDM
  • Profilschelle gemäß DIN EN 10088

D: 123 mm H: 135 mm L: 47 mm

  • Gewicht: 0,2 kg

SM-X Rapid-Verbinder

Passend für
  • SM-X Rohr DN 125
Beschreibung
  • Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
  • Verschlussteil mit nur einer Schraube
  • Spannbacken aus Werkstoff-Nr.: 1.4301
  • Inkl. Dichtmanschette aus EPDM
  • Profilschelle gemäß DIN EN 10088

D: 152 mm H: 164 mm L: 54 mm

  • Gewicht: 0,3 kg

SM-X Rapid-Verbinder

Passend für
  • SM-X Rohr DN 150
Beschreibung
  • Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
  • Verschlussteil mit nur einer Schraube
  • Spannbacken aus Werkstoff-Nr.: 1.4301
  • Inkl. Dichtmanschette aus EPDM
  • Profilschelle gemäß DIN EN 10088

D: 177 mm H: 189 mm L: 54 mm

  • Gewicht: 0,3 kg

SM-X Rapid-Verbinder

Passend für
  • SM-X Rohr DN 200
Beschreibung
  • Profilschellen aus stabilisiertem Chromstahl, Edelstahl, Werkstoff 1.4510/11
  • Verschlussteil mit nur einer Schraube
  • Spannbacken aus Werkstoff-Nr.: 1.4301
  • Inkl. Dichtmanschette aus EPDM
  • Profilschelle gemäß DIN EN 10088

D: 230 mm H: 240 mm L: 62 mm

  • Gewicht: 0,7 kg

SM-X Schallentkoppler

Passend für
  • SM-X Rohr DN 50 – DN 150
Beschreibung
  • Zur Erreichung erhöhter Schallschutzanforderungen
  • Anschlussgewinde M8/M10
  • Geeignet für senkrechte oder abgehängte waagerechte SM-X Leitungen
  • Maximale Last F vertikal: 400 N je Schallentkoppler
  • Maximale Last F horizontal: 1000 N je Schallentkoppler
  • Gewicht: 0,1 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 50
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 74 mm
  • Gewicht: 0,6 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 70
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 74 mm
  • Gewicht: 0,7 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 80
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 74 mm
  • Gewicht: 0,8 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 100
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 84 mm
  • Gewicht: 1,1 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 125
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 97 mm
  • Gewicht: 1,3 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 150
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 97 mm
  • Gewicht: 1,5 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 200
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 111 mm
  • Gewicht: 2,3 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 250
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 130 mm
  • Gewicht: 4,1 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 300
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen
  • L: 130 mm
  • Gewicht: 4,5 kg

SM-X Kombi-Kralle

Passend für
  • SM-X Rohr DN 400
Beschreibung
  • Zugfeste Sicherungsschelle für SM-X Rapid-Verbinder an druckgefährdeten Leitungen

SM-X Rapid-Inox-Verbinder

Passend für
  • SM-X Rohr DN 250
Beschreibung
  • Verschlussteil mit nur einer Schraube
  • Alle Teile aus Edelstahl, Werkstoff 1.4571/1.4401
  • Inkl. Dichtmanschette aus EPDM
  • Verbinder gemäß DIN EN 10088

D: 278 mm H: 306 mm L: 91 mm

  • Gewicht: 1,6 kg

SM-X Rapid-Inox-Verbinder

Passend für
  • SM-X Rohr DN 300
Beschreibung
  • Verschlussteil mit nur einer Schraube
  • Alle Teile aus Edelstahl, Werkstoff 1.4571/1.4401
  • Inkl. Dichtmanschette aus EPDM
  • Verbinder gemäß DIN EN 10088

D: 330 mm H: 359 mm L: 91 mm

  • Gewicht: 1,1 kg

SM-X Übergangsverbinder

Passend für
  • SM-X Rohr DN 70 auf DN 80
Beschreibung
  • Übergangsverbinder für SM-X Rohre und Formstücke DN 70 auf DN 80
    • Länge: 47 mm
    • Höhe: 107 mm
    • Durchmesser: 96 mm
  • Gewicht: 0,2 kg
