ACO Haustechnik

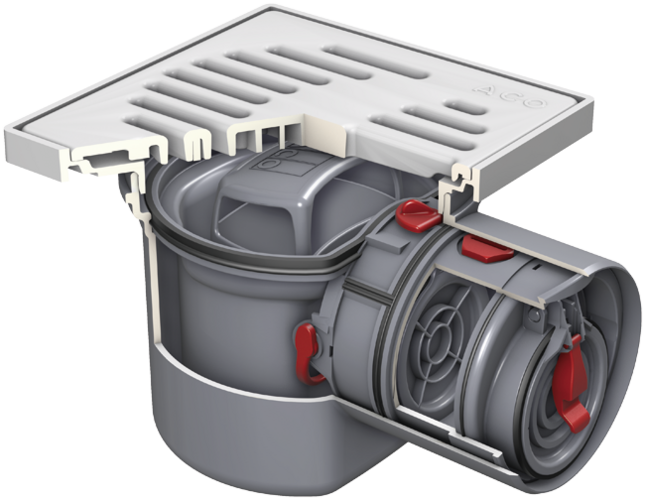

Kellerablauf Junior mit Rückstauverschluss


Produktvorteile

  • Ideal für die Sanierung durch kompakte Produktmaße
  • Drehbares Aufsatzstück für optimale Anpassung an das Fliesenraster
  • Wahlweise mit Verlängerungsstück für flexiblen vertieften Einbau
  • Werkzeuglose Montage und Demontage von Schlammeimer und Rückstaueinheit

Produktinformationen

  • Bodenablauf aus Kunststoff
  • Geprüft gemäß DIN EN 1253‑1
    • Produktklasse A
  • Mit herausnehmbarem Schlammeimer und Geruchverschluss
    • Sperrwasserhöhe 60 mm
  • Mit drehbarem Aufsatzstück
    • Aus Kunststoff
    • Rahmenmaß 197 x 197 mm
  • Rost
    • Schlitzrost aus Kunststoff
    • Design-Rost Quadrato aus Edelstahl, Werkstoff 1.4301
  • Ablaufstutzen
    • DN 100
    • Stutzenneigung: 1,5°
  • Abflusswert: 1,4 l/s
  • Mit normgerechtem Rückstauverschluss
    • Typ 5, geprüft gemäß 13564
    • Mit 2 Rückstauklappen
    • Mit 1 handverriegelbarem Notverschluss

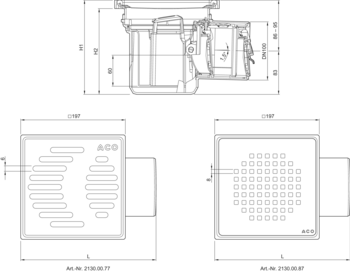

Maßzeichnung
AbmessungenAussparungKlasseGewichtArtikel-Nr.Merken
L
[mm][mm][kg]
Bild255250 x 400K 31,22130.00.77
Bild255250 x 400L 152,62130.00.87
Maßzeichnung
AbmessungenAussparungKlasseGewichtArtikel-Nr.
L
Bild255 mm250 x 400 mmK 31,2 kg2130.00.77
Bild255 mm250 x 400 mmL 152,6 kg2130.00.87

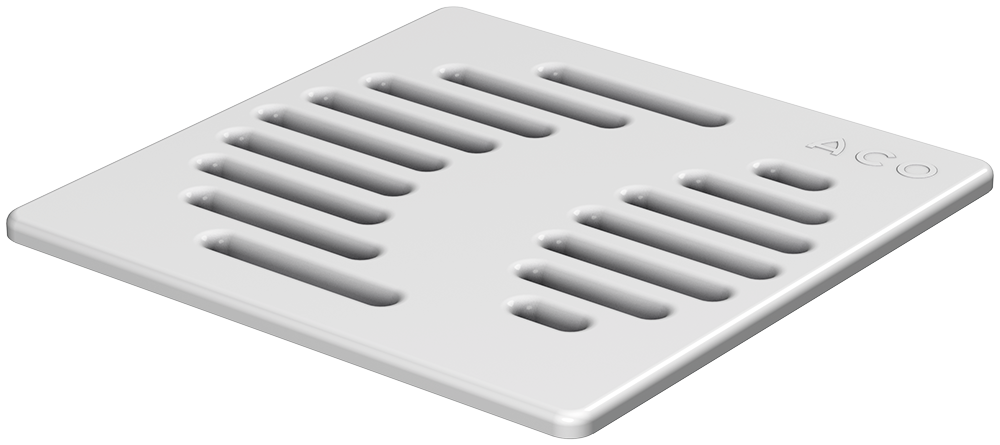

Kunststoffrost

Passend für
  • Kellerablauf Junior und Kellerablauf DN 100
Beschreibung
  • 197 x 197 mm

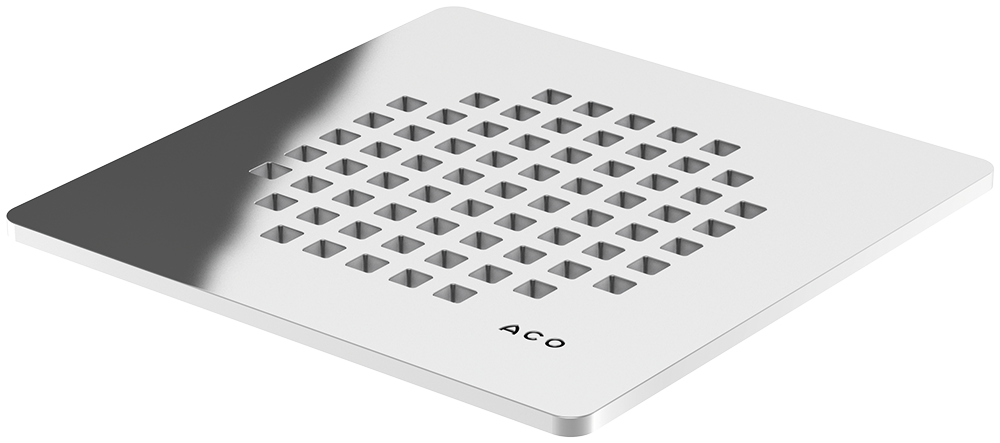

Edelstahlrost Quadrato

Passend für
  • Kellerablauf Junior und Kellerablauf DN 100
Beschreibung
  • 188 x 188 mm

Zulaufstutzen DN 50

Passend für
  • Kellerablauf Junior mit Rückstauverschluss
  • Kellerablauf DN 100
  • Sinkamat-K (Freiaufstellung)
  • LipuSmart-P
  • Muli-Mini
Beschreibung
  • Aus Kunststoff
  • Für seitliche Zulaufmöglichkeit
  • Zur bauseitigen Montage
  • Gewicht: 0,1 kg

Verlängerung aus Kunststoff

Passend für
  • Kellerablauf DN 100
  • Kellerablauf Junior mit Rückstauverschluss
Beschreibung
  • Für vertieften Einbau
  • Aufbauhöhe: 130 mm
  • Gewicht: 0,2 kg

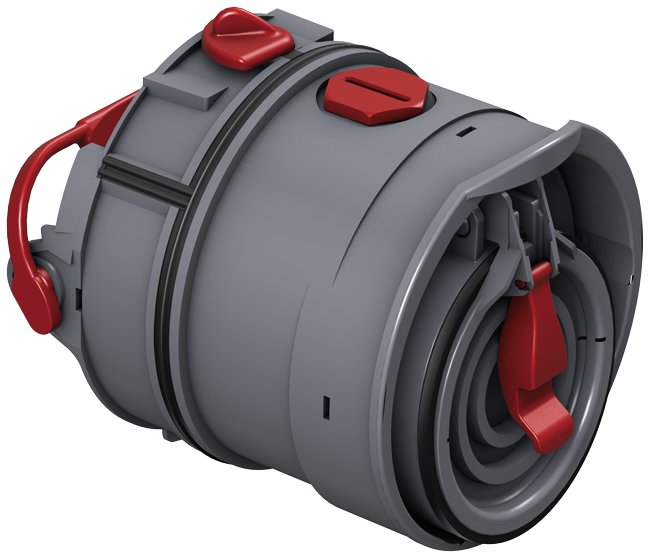

Rückstaueinheit

Passend für
  • Kellerablauf Junior mit Rückstauverschluss
Beschreibung
  • Wartungssatz
  • Mit Rückstausicherung DN 100
  • Gewicht: 0,2 kg

Prüftrichter

Passend für
  • ACO Rückstauverschlüsse
Beschreibung
  • Zur Wartung für alle Nennweiten
  • Gewicht: 0,1 kg
