ACO Flachkanal - Kaskadenentwässerung

Produktvorteile

  • Geringe Bauhöhe von nur 42 mm
  • Keine Durchdringung der Dichtungsebene,
  • Keine Schwächung der Wärmedämmung auf Terrassen- oder Balkonflächen
  • Deckel für Reinigungsarbeiten abnehmbar
  • Optimiertes Strömungsverhalten

Produktinformationen

  • Aus Edelstahl, Werkstoff 1.4301
  • Baustoffklasse A1, nicht brennbar
  • Verlegung zwischen Dichtungsebene und Oberflächenbelag
  • Geeignet zum direkten Anschluss an GM-X Rohrleitungssystem
  • Kompartibel mit ACO Balkonprogramm
  • ACO Flachkanal ist bauseitig ablängbar
  • Abflussleistung:
    • DN 70: 3,5 l/s (Verlegung mit 1 % Gefälle)
    • DN 100: 4,5 l/s (Verlegung mit 1 % Gefälle)

Bezeichnung: Flachkanal

NennweiteAbmessungenAusführungArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeHöhe
[mm][mm]
DN 70/DN 10050042Bauseitig ablängbar, Deckel für Reinigungsarbeiten abnehmbar1156.40.01155,15 €13
DN 70/DN 100100042Bauseitig ablängbar, Deckel für Reinigungsarbeiten abnehmbar1156.40.02283,55 €13
DN 70/DN 100200042Bauseitig ablängbar, Deckel für Reinigungsarbeiten abnehmbar1156.40.03513,60 €13

Bezeichnung: Fallrohraufnahme für Flachkanal

NennweiteAbmessungenAusführungArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
Höhe
[mm]
DN 7036Optimiertes Strömungsverhalten1156.40.04192,60 €13
DN 10036Optimiertes Strömungsverhalten1156.40.06203,30 €13

Bezeichnung: Auslaufstutzen für Flachkanal

NennweiteAbmessungenAusführungArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
Höhe
[mm]
DN 7042Deckel für Reinigungsarbeiten abnehmbar1156.40.05181,90 €13
DN 10042Deckel für Reinigungsarbeiten abnehmbar1156.40.07192,60 €13

Bezeichnung: Anschluss Attika

NennweiteAbmessungenAusführungArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
Höhe
[mm]
DN 7042Geeignet zum Anschluss an ACO Speier zum bauseitigen Abkanten1156.40.08181,90 €13
DN 10042Geeignet zum Anschluss an ACO Speier zum bauseitigen Abkanten1156.40.09203,30 €13

Bezeichnung: 45° Winkel zu Flachkanal

NennweiteAbmessungenAusführungArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeHöhe
[mm][mm]
DN 70/DN 10036542Geeignet zum Anschluss an Flachkanal Geeignet zum Versprung links oder rechts1156.40.14155,00 €13
NennweiteAbmessungenAusführungArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
LängeHöhe
[mm][mm]
DN 70/DN 100600285Zur Aufnahme des Flachkanals, Flansch abkantbar, inkl. Balkonentwässerung, als Notüberlauf verwendbar1156.40.10254,00 €13
NennweiteLängeHöheAusführungArtikel-Nr.
DN 70/DN 100500 mm42 mmBauseitig ablängbar, Deckel für Reinigungsarbeiten abnehmbar1156.40.01
DN 70/DN 1001000 mm42 mmBauseitig ablängbar, Deckel für Reinigungsarbeiten abnehmbar1156.40.02
DN 70/DN 1002000 mm42 mmBauseitig ablängbar, Deckel für Reinigungsarbeiten abnehmbar1156.40.03
DN 7036 mmOptimiertes Strömungsverhalten1156.40.04
DN 10036 mmOptimiertes Strömungsverhalten1156.40.06
DN 7042 mmDeckel für Reinigungsarbeiten abnehmbar1156.40.05
DN 10042 mmDeckel für Reinigungsarbeiten abnehmbar1156.40.07
DN 7042 mmGeeignet zum Anschluss an ACO Speier zum bauseitigen Abkanten1156.40.08
DN 10042 mmGeeignet zum Anschluss an ACO Speier zum bauseitigen Abkanten1156.40.09
DN 70/DN 100365 mm42 mmGeeignet zum Anschluss an Flachkanal Geeignet zum Versprung links oder rechts1156.40.14
DN 70/DN 100600 mm285 mmZur Aufnahme des Flachkanals, Flansch abkantbar, inkl. Balkonentwässerung, als Notüberlauf verwendbar1156.40.10

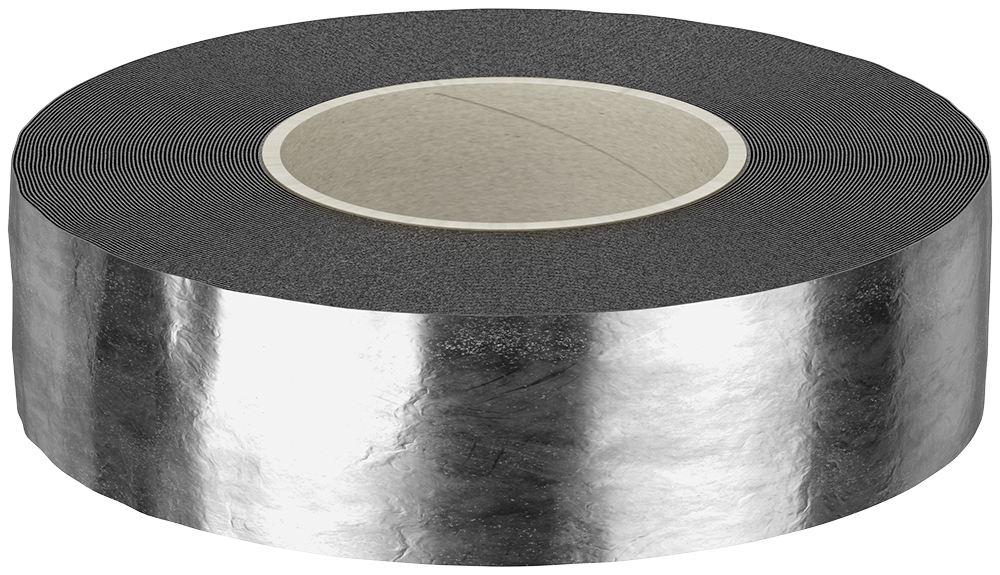

Abdichtungsband

Passend für
  • ACO Flachkanal
Beschreibung
  • Alu-Butylband
    • Länge 5 m
    • Breite 150 mm
  • Selbstklebend, wasserdicht, temperaturbeständig
  • Verwendung:
    • Wenn ein Austreten von Tropf- oder Sickerwasser an den Stössen der Bauteile nicht zulässig ist
    • Hält den meisten Witterungseinflüssen stand und haftet auf allen üblichen Oberflächen
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 57,00 €
  • Rabattgruppe: 13

Wasserfangkasten für Flachkanal

Passend für
  • ACO Flachkanal
  • DN 70
Beschreibung
  • Rechteckige Aufnahme zum direkten Anschluss an Flachkanal
  • Edelstahl, Werkstoff 1.4301
    • Nicht brennbar, Baustoffklasse A1
  • Rückstausicher, durch integriertem Notüberlauf
  • Deckel abnehmbar, verschraubt
  • GM-X Dichtelement bitte separat bestellen
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 350,00 €
  • Rabattgruppe: 13

Wasserfangkasten für Flachkanal

Passend für
  • ACO Flachkanal
  • DN 100
Beschreibung
  • Rechteckige Aufnahme zum direkten Anschluss an Flachkanal
  • Edelstahl, Werkstoff 1.4301
    • Nicht brennbar, Baustoffklasse A1
  • Rückstausicher, durch integriertem Notüberlauf
  • Deckel abnehmbar, verschraubt
  • GM-X Dichtelement bitte separat bestellen
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 355,00 €
  • Rabattgruppe: 13

Standarddichtungen für GM-X und GM-X Verbundrohre

Passend für

Dichtung für Nennweite: DN 70

Beschreibung
  • Für GM-X Rohre
  • Für Fallrohraufnahme für Flachkanal

Standarddichtungen für GM-X und GM-X Verbundrohre

Passend für

Dichtung für Nennweite: DN 100

Beschreibung
  • Für GM-X Rohre
  • Für Fallrohraufnahme für Flachkanal

ACO Kaskadenentwässerung

Terrassenhäuser liegen im Trend, doch die Entwässerung von Flachdächern über tieferliegende Flächen wie Dachterrassen oder Balkone ist aufgrund zahlreicher Richtlinien und DIN-Normen oft herausfordernd. Bei der Regenwasserableitung müssen wichtige Vorgaben beachtet werden. Die ACO Kaskadenentwässerung löst diese baurechtliche Grauzone bei der Ableitung über mehrere Ebenen und ermöglicht ein normkonformes Entwässerungssystem – ein mehrteiliges, geschlossenes System, das sowohl für die Haupt- als auch Notentwässerungen eingesetzt werden kann.

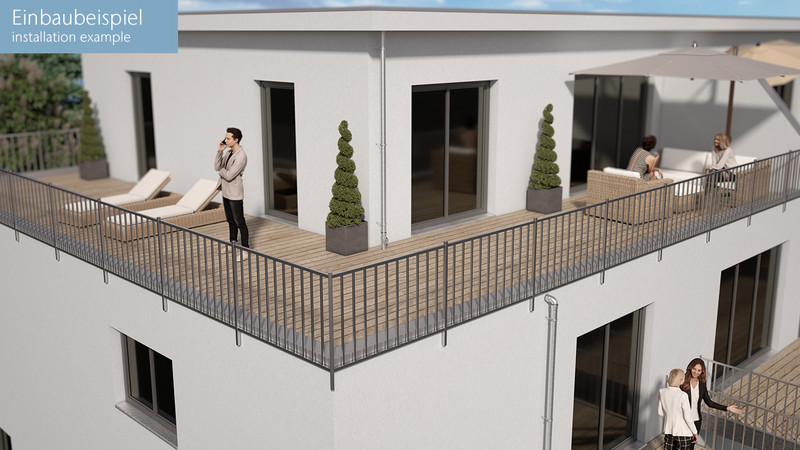

Das System ist speziell für Gebäude mit Dachterrassen oder terrassenförmiger Penthouse-Architektur entwickelt, um Regenwasser kontrolliert von höheren auf tiefere Ebenen abzuleiten. Die Kaskadenentwässerung verhindert unkontrollierte Überflutungen von darunterliegenden Flächen wie Vordächern, Terrassen oder Balkonen, die für solche Wasserlasten nicht ausgelegt sind. Damit bietet die Entwässerunglösung eine baurechtlich sichere Lösung für anspruchsvolle architektonische Konzepte.

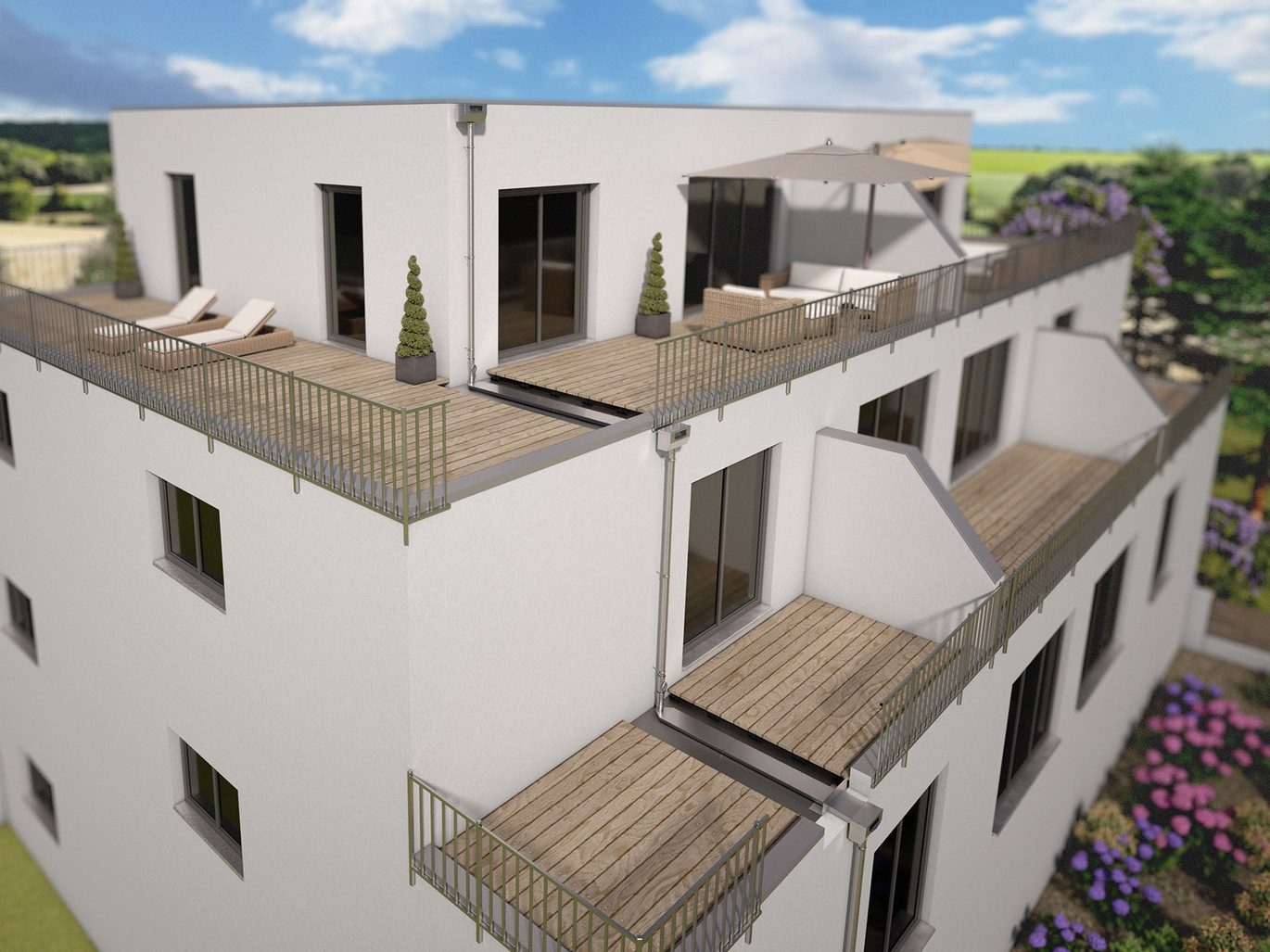

Terrassenhaus sicher entwässern

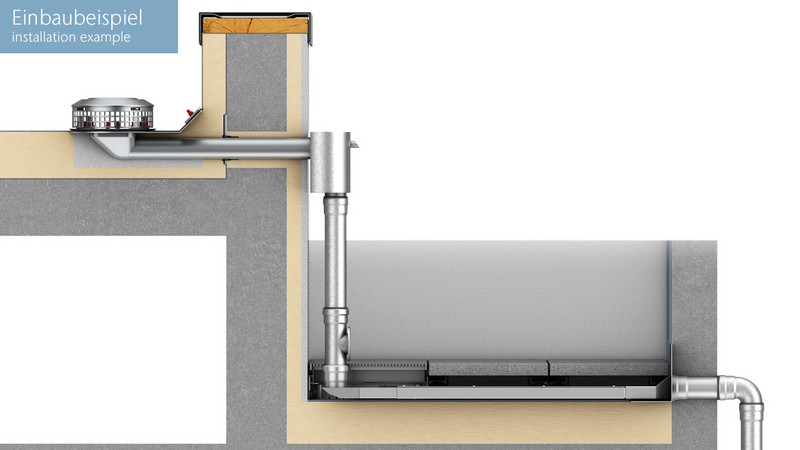

Die Weiterleitung des Regenwassers erfolgt in einem geschlossenen, modularen Rohrsystem von der Dachfläche als Freispiegelentwässerung über Dachterrassen bis zum Übergabepunkt in die Kanalisation oder überflutbaren Freiflächen. Durch die Modulbauweise hat die ACO Kaskadenentwässerung alle konstruktiven Freiheiten, dem stufenförmigen Verlauf zu folgen und dabei mehrere Attiken zu durchdringen. Somit kann die Gesamtkonstruktion individuell auf Ihr Bauvorhaben zugeschnitten werden.

Bauteilsystem zur kontrollierten Entwässerung

  • Aufnahme des Regenwassers über den ACO Attikaablauf zur Freispiegelentwässerung
  • Ableitung des Regenwassers über einen Sammelkasten und Weiterführung durch GM-X Rohr mit Revisionsöffnung

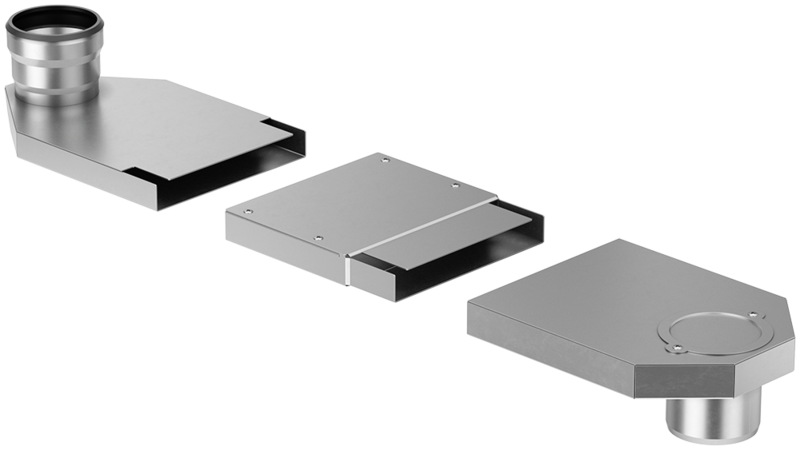

  • Aufnahme des Regenwassers durch die ACO Kaskadenentwässerung oberhalb der Dichtungsbahn: mehrteiliges Bauteilsystem mit Fallrohraufnahme, Flachkanal und Anschluss Attika
  • ACO Speier (DN 70, DN 100) zur sicheren Durchführung der Attika
  • GM-X Fallrohranschluss und Fallrohr in den Nennweiten DN 70 und DN 100

Kaskadenentwässerung flexibel kombiniert

Die ACO Kaskadenentwässerung ist eine mehrteilige Systemlösung zur gezielten Ableitung von Regenwasser aus höher gelegenen Entwässerungsebenen über darunter liegende Balkone und Terrassen. Die einzelnen Komponenten der ACO Kaskadenentwässerung werden werkzeuglos ineinandergesteckt und mit einem selbstklebenden AluButylband zur Verhinderung von Tropfwasser abgedichtet.

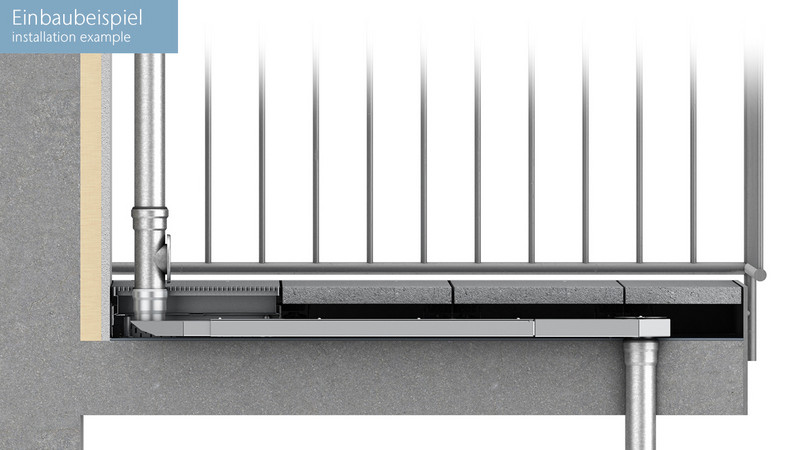

Der Flachkanal mit seiner rechteckigen Bauform besitzt eine geringe Bauhöhe von nur 42 mm, sodass die Kaskadenentwässerung oberhalb der Dämmung verlegt werden kann. Eine Schwächung der Isolierung wird somit vermieden. Die Verlegung erfolgt direkt unter dem Plattenbelag mit einer Aufbauhöhe ab 45 mm.

Ergänzungsprodukte - einfach kombinieren, passen immer

  • ACO Attikaablauf Spin zur Freispiegelentwässerung
  • ACO Speier zum bauseitigen Abkanten
  • GM-X-Rohrleitungssystem

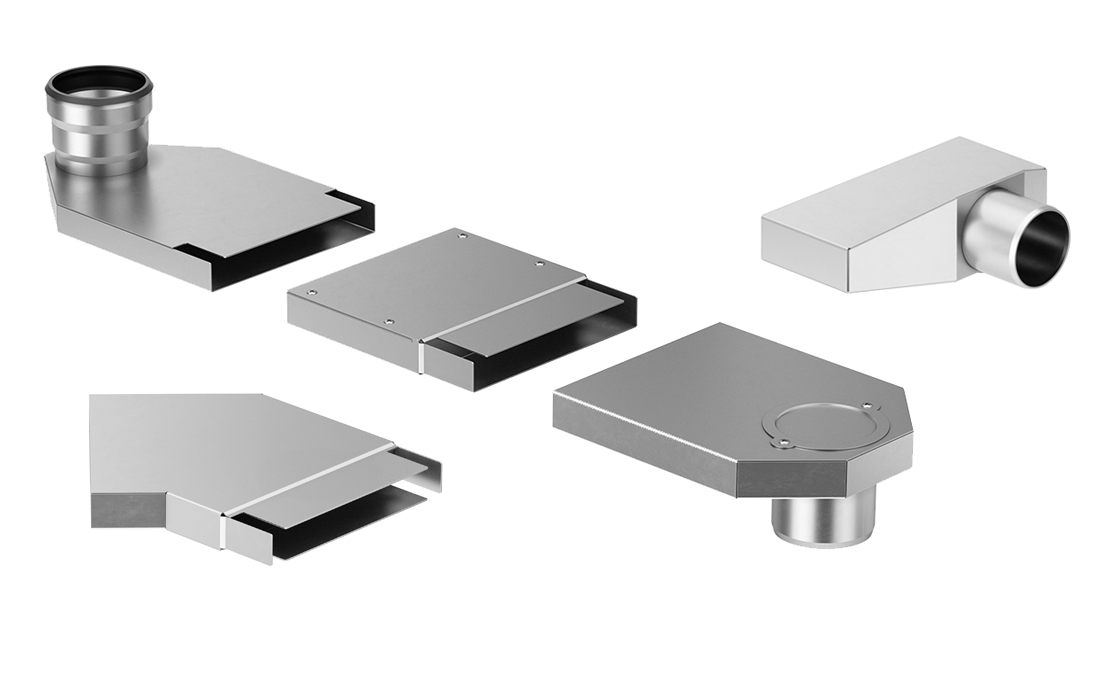

Kaskade-flachkanal-aco-entwaesserung

Anschluss Attikadurchführung und Rohr

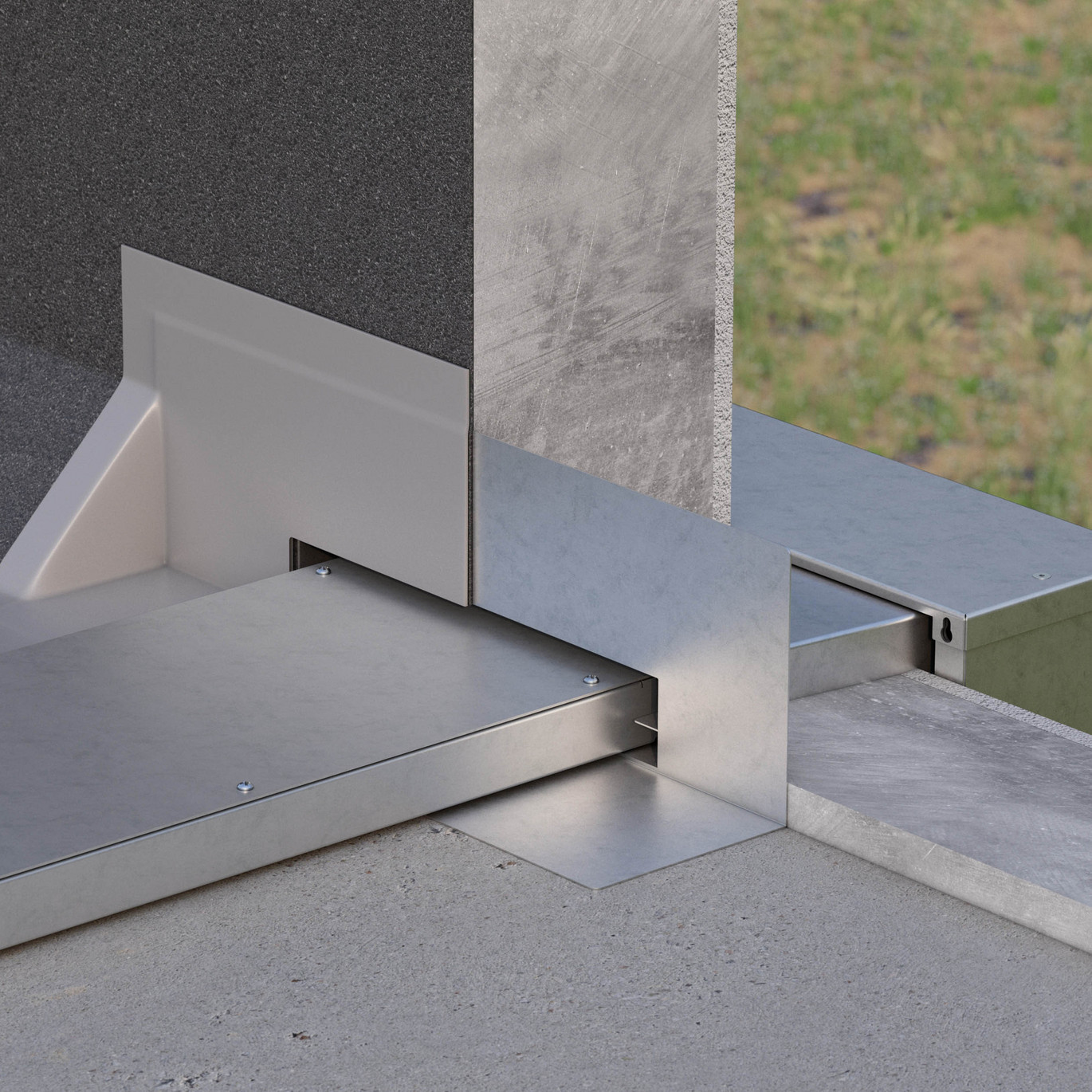

Der Flachkanal leitet das Regenwasser von der höhergelegenen Ebenen in die Attikadurchführung. Am äußeren Ende der Attikadurchführung wird der Wasserfangkasten zur Entwässerung angeschlossen. Der Flansch der Attikadurchführung kann bauseits abgekantet und so die Montagehöhe flexibel an das Bauvorhaben angepasst werden.

Anbindung an den Balkonablauf

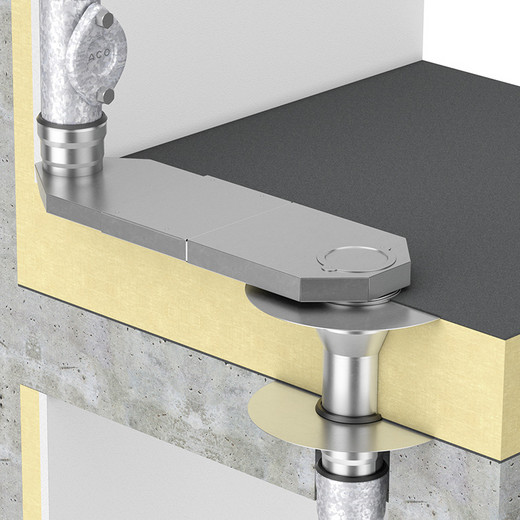

Bei Durchdringung einer Balkonplatte wird der senkrechte Auslaufstutzen verwendet. Dieser ist mit einem Revisionsdeckel ausgestattet, der für Reinigungsarbeiten geöffnet werden kann. Der Auslaufstutzen kann entweder an einen Balkonablauf oder direkt an das GM-X Rohrsystem angeschlossen werden.

Wasserfangkasten mit Überlauföffnung

Der Wasserfangkasten wird an die Attikadurchführung sowie an das GMX-Rohr angeschlossen. Durch die Überlauföffnung an der Front des Wasserfangkastens ist gewährleistet, dass bei Rückstau das Regenwasser nicht zurückgedrückt werden kann, da die Kante der Überlauföffnung unterhalb der Höhe des Flachkanals liegt.
