ACO Haustechnik

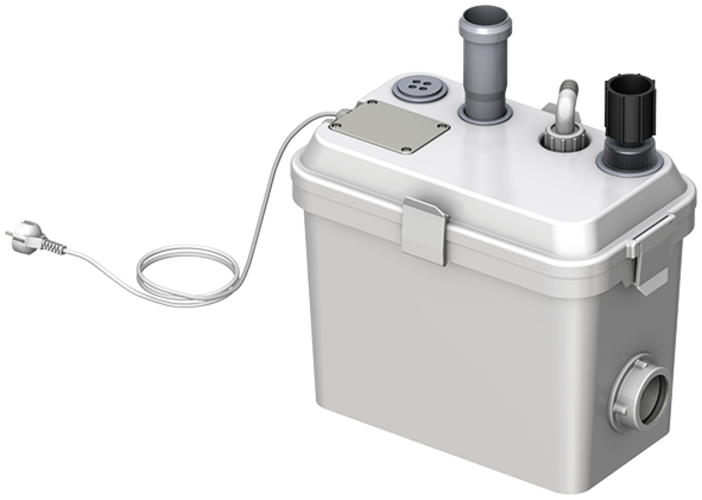

Abwasserhebeanlage Sinkamat-K1/K2/KD1/KD2


Produktvorteile

  • Werkzeuglose Wartung
  • Geringe Einbaumaße
  • Anschlussfertig
  • Akustischer Alarm bei unzulässig hohem Wassserstand
  • Potentialfreier Störmeldekontakt

Produktinformationen

  • Anwendungsbereich:
    • Zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene, (Keller-, Hobbyräume und Waschküchen)
    • Für häusliches fäkalienfreies Schmutzwasser aus Duschen oder Waschtischen
    • *Hinter Wasserenthärtungsanlagen und für anfallendes Brennwertkondensat (max. 15 % Salzgehalt) - ausschließlich Typ: KD1 & KD2
  • Behälter aus Polypropylen
  • Mit mehreren Anschlussmöglichkeiten waagerecht sowie senkrecht bis DN 50
  • Behälterbelüftung durch Aktivkohlefilter
  • Grauwassertauchpumpe mit robustem Wechselstrommotor
  • Motorgehäuse und Welle aus Edelstahl
  • Pumpengehäuse und Laufrad aus Kunststoff
  • Abdichtung Pumpengehäuse zum Motor durch Gleitringdichtung
  • Mit 1,5 m Anschlusskabel und Schukostecker
  • Mit Schwimmerschalter (Reedkontakt)
  • Druckabgang senkrecht 1¼" mit integrierter Rückschlagklappe
  • Integriertes Schaltgerät Im Behälterdeckel mit potentialfreiem Kontakt
  • Mit akustischem Alarm bei unzulässig hohem Wassserstand
  • Schutzgrad: IP67
  • Geprüft gemäß DIN EN 12050‑2 (fäkalienfreies Abwasser)

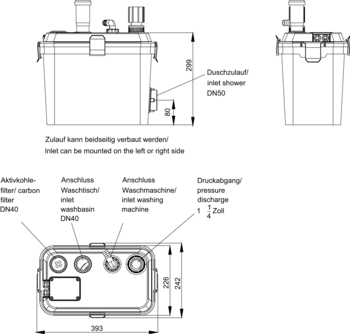

Maßzeichnung
TypMotorleistungKenndatenNutzvolumenGesamt-

volumen
GewichtArtikel-Nr.Merken
P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
Zulauf-

höhe Z1
[kW][A][V][U/min][l][l][kg]
BildK10,131,3230280020266620511
BildK20,433,7230280020268620512
BildKD1*0,131,3230280020266620513
BildKD2*0,433,7230280020268620514
Maßzeichnung
TypMotorleistungKenndatenNutzvolumenGesamt-

volumen
GewichtArtikel-Nr.
P2StromaufnahmeSpannungDrehzahlZulauf-

höhe Z1
BildK10,13 kW1,3 A230 V2800 U/min20 l26 l6 kg620511
BildK20,43 kW3,7 A230 V2800 U/min20 l26 l8 kg620512
BildKD1*0,13 kW1,3 A230 V2800 U/min20 l26 l6 kg620513
BildKD2*0,43 kW3,7 A230 V2800 U/min20 l26 l8 kg620514

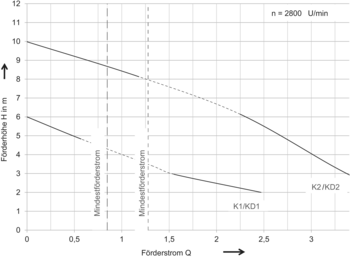

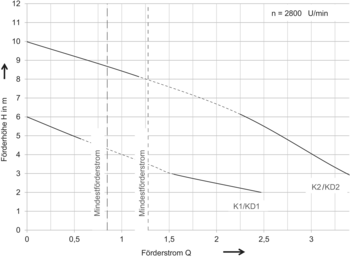

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
1 m3 m6 m8 mNormalMaximal
[m][l/s][l/s][l/s][l/s][°C][°C]
K11 – 3,51,781,154090
K22 – 8,52,81,751,144090
KD1*1 – 3,51,781,154090
KD2*2 – 8,52,81,751,144090

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
