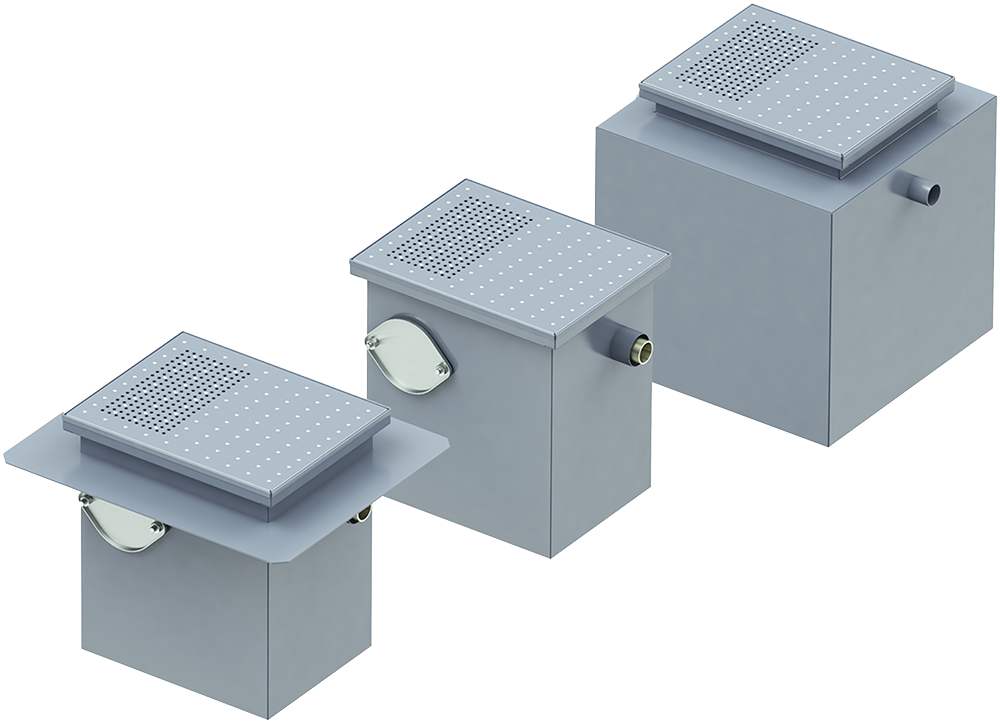

Abwasserhebeanlage für Heißwasser Sinkamat-HW

Produktvorteile

  • Flexibler Aufstellort: Zur Unterflurinstallation sowie Freiaufstellung
  • Geeignet für heißes Abwasser bis 90 °C (ca. 10 min) aus z.B. Enthärtungsanlagen
  • Für fäkalienfreies Schmutzwasser aus Duschen, Waschtischen, etc.

Produktinformationen

  • Behälter aus Edelstahl
  • Deckel in rutschhemmender Ausführung
  • Be-/Entlüftung über perforierten Deckel
  • In mono- und duo- Ausführung erhältlich
  • Ausführung Pumpe 154 HW:
    • Seitliche Zulauföffnung wahlweise DN 50, DN 70 oder DN 100
    • Kabeldurchführung: DN 50
    • Kugelschwimmerschalter
    • 10 m Kabel mit Schukostecker
  • Ausführung 154 HW XL
    • Seitliche Zulauföffnung DN 100
    • Kabeldurchführung: DN 100
    • Staurohrschaltung
    • 10 m Kabel zwischen Tauchpumpe und Schaltkasten
  • Druckleitungsanschluß
    • R 1¼" für Gewinderrohr
    • DN 50 für SML- Rohr
  • Robuste Tauchpumpe:
    • Motorseitig = Wellendichtring
    • Mediumseitig = Gleitringdichtung
  • Variante mit 154 HW XL: ACO MultiControl- Steuerung
    • Schutzart IP 54
    • 1,5 m Kabel mit Schuko-Stecker
    • Potentialfreie Sammelstör- und Betriebsmeldung für Kommunikation mit Enthärtungsanlage, etc.
    • Netzunabhängiger Alarm und Akku (85dBA, 5‑6h)
    • Numerisches Display mit Zustandsanzeige
    • Digitalpotenziometer für die Einstellung von Pumpe 1
    • EIN und AUS, Hochwasseralarm, Motorstrombegrenzung
    • Füllstandsmessung und Sensorüberwachung
    • Drehfeldkontrolle
    • H‑0-A Taster
    • Anzeige Serviceintervalle
    • Betriebsstundenzähler und Anzeige der Einschaltimpulse
    • Amperemeter
    • Einfacher Fehlerspeicher (letzte Fehler)
    • Gehäusegröße BxHxT: 160x160x145 mm
TypAnschlussrandBauformAusführungMotorleistungKenndatenKorn-

größe
Gesamt-

volumen
Artikel-Nr.Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
[kW][kW][A][V][U/min][mm][l]
154 HWOhne AnschlussrandMit SchwimmerMono0,650,422,8230290020500175.33.17
154 HWMit AnschlussrandMit SchwimmerMono0,650,422,8230290020500175.33.19
154 HW+Ohne AnschlussrandMit StaurohrMono0,650,422,8230290020500175.35.88
154 HW XLOhne AnschlussrandMit StaurohrMono0,650,422,82302900201200175.35.89
154 HW XLOhne AnschlussrandMit StaurohrDuo0,650,422,82302900201200175.35.90
TypMotorleistungKenndatenKorn-

größe
Gesamt-

volumen
Artikel-Nr.
P1P2Strom-

aufnahme
SpannungDrehzahl
154 HW0,65 kW0,42 kW2,8 A230 V2900 U/min20 mm50 l0175.33.17
154 HW0,65 kW0,42 kW2,8 A230 V2900 U/min20 mm50 l0175.33.19
154 HW+0,65 kW0,42 kW2,8 A230 V2900 U/min20 mm50 l0175.35.88
154 HW XL0,65 kW0,42 kW2,8 A230 V2900 U/min20 mm120 l0175.35.89
154 HW XL0,65 kW0,42 kW2,8 A230 V2900 U/min20 mm120 l0175.35.90
TypFördermedien-Temperatur
NormalMaximal
[°C][°C]
154 HW2090
154 HW
154 HW+2090
154 HW XL2090
154 HW XL

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg

Deckel

Passend für
  • Sinkamat-S/Z
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Profildichtung
  • Gas- und geruchsdicht
  • Verschraubt
  • Behälterentlüftung vorsehen
  • Gewicht: 10 kg
