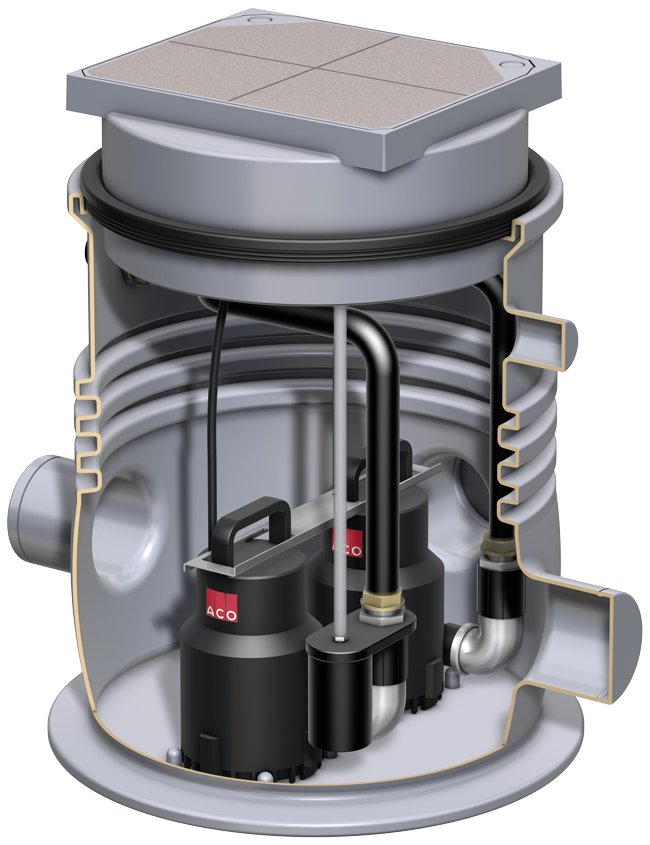

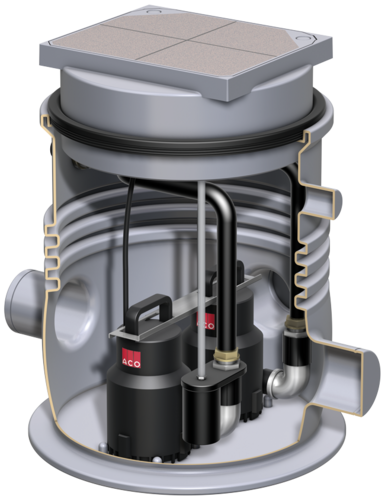

Abwasserhebeanlage Sinkamat-K duo
Produktvorteile
- Schnellkupplung zur werkzeuglosen Montage/Demontage der Pumpe
- Optional Abdichtung WU-Beton möglich
- Mehrere Anschlussmöglichkeiten vorhanden
- Wahlweise Abdeckung für wählbare Oberfläche und Geruchsverschluss
Produktinformationen
- Anwendungsbereiche
- Zur Unterflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene wie z.B. Keller-, Hobbyräume und Waschküchen
- Für häusliches fäkalienfreies Schmutzwasser aus Duschen, Waschtischen, etc.
- Geprüft gemäß DIN EN 12050‑2

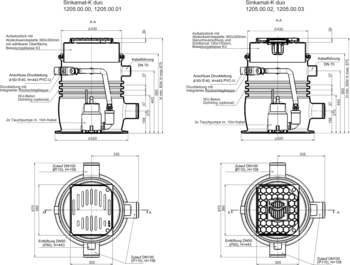

- Gehäuse aus Polyethylen
- Mit 3 Zulaufstutzen DN 100
- Ein Stutzen für Kabeldurchführung DN 70
- Entlüftungsstutzen DN 50
- Druckleitungszusammenführung mit integrierten Rückstauklappen
- Anschluss DN 40
- Spitzende ∅ 50 mm
- Aufsatzstück
- Mit teleskopischer Höhenverstellbarkeit: 30 – 70 mm
- Rahmenmaß: 360 x 300 mm
- 2 Pumpenaggregate
- Motorgehäuse und Welle aus Edelstahl
- Pumpengehäuse und Laufrad aus Kunststoff
- Abdichtung Pumpengehäuse zum Motor durch Gleitringdichtung
- Pneumatische Niveauschaltung mit 10 m Steuerleitung
- Inkl. Schalt- Warngerät
- Schutzart IP 54
- Mit 1,5 m Anschlusskabel und Schukostecker
- Mit potenzialfreier Sammelstörmeldung und Betriebsmeldung
- Druckleitungsanschluss gemäß DIN EN ISO 15493
- PVC-U; 50‑40-R 1¼"
- Inklusive Steuerung
- Ohne Druckleitungsset

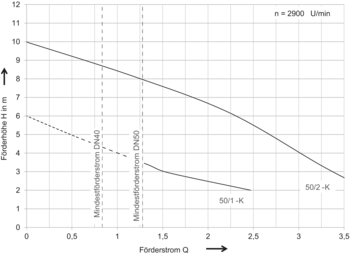

| Typ | Förderhöhe | Förderstrom Q bei Gesamtförderhöhe H | Fördermedien-Temperatur | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 m | 3 m | 4 m | 5 m | 6 m | 7 m | 8 m | 9 m | Normal | Maximal | ||
| [m] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/h] | [°C] | [°C] | |
| 50/1-K duo | 2 – 4,3 | 2,47 | 1,52 | 1,0 | 0,48 | 40 | 70 | ||||
| 50/2-K duo | 2 – 8,7 | 3,65 | 3,35 | 3,02 | 2,68 | 2,3 | 1,82 | 1,25 | 0,6 | 40 | 70 |
| 50/1-K duo | |||||||||||
| 50/2-K duo | |||||||||||
Kontaktgeber
Passend für
- Signalanalge 0150.26.73
- Für fäkalienfreies Abwasserwasser
- Tauchpumpen "Sat"
- Hochalarmschwimmer für MultiControl- Steuerungen
Beschreibung
- Für separate Signalanlage/potentialfreie Störmeldung Niveau
- Gehäuse aus Kunststoff, Werkstoff Polypropylen
- Anschlusskabel: 10 m
- Schutzart: IP 68/2 bar
- Schaltleistung: 5 A/250 V
- Schaltwinkel: 10°
- Gewicht: 0,5 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 197,16 €
- Rabattgruppe: 12
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12 V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
- Rabattgruppe: 12
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 401,74 €
- Rabattgruppe: 12
Verlängerungskabel für Antenne GSM Modul
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12 V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 209,88 €
- Rabattgruppe: 12
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12 V DC
- Stromaufnahme: 500 mA
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 436,72 €
- Rabattgruppe: 12
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. > 85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
- Rabattgruppe: 12
Abdeckwendeplatte
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
- Gewicht: 1 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,89 €
- Rabattgruppe: 7
Druckleitungsset ∅50 mm
Passend für
- Sinkamat-K (Unterflur)
- Mono
- Duo
- Muli-UF (Unterflur)
Beschreibung
- 5 m Druckleitungsschlauch AD 50 (ID 43) mit PVC Übergangsmuffe 1¼"
- Max. Arbeitsdruck: 6 bar
- Gewicht: 4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 139,92 €
- Rabattgruppe: 12
Abdichtungsflansch
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Für den Einbau in WU-Beton
- Maximaler Grundwasserstand: 2 m
- Gewicht: 4,2 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 138,86 €
- Rabattgruppe: 7
Abdeckplatte komplett
Passend für
- Sinkamat-K
- 620441
- 620442
- 620491
- 620492
- 1205.00.00
- 1205.00.01
- 1205.00.02
- 1205.00.03
Beschreibung
- Abdeckung für wählbare Oberfläche
- Mit Schlitzrost
- Rahmenmaß: 150 x 150 mm
- Belastungsklasse: K 3
- Mit Geruchsverschluss
- Sperrwasserhöhe: 50 mm
- Gewicht: 2,3 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 234,26 €
- Rabattgruppe: 12
Verlängerungsstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Mit Lippendichtung
- Stufenweise Erhöhung um je 116 mm
- Beim Quatrix-K max. 1x Verlängerungsstück montieren
- Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
- Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
- Gewicht: 3,4 kg
- Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 114,48 €
- Rabattgruppe: 7
