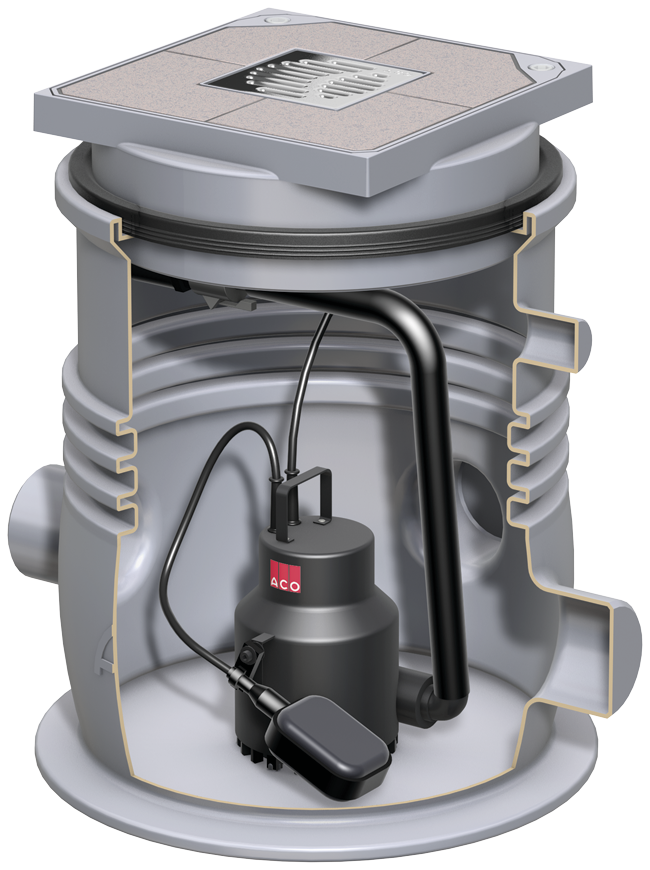

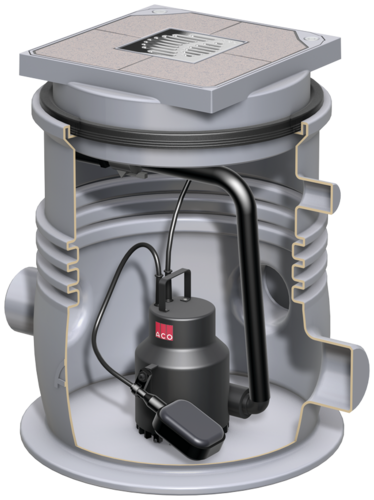

Abwasserhebeanlage Sinkamat-K mono

Produktvorteile

  • Schnellkupplung zur werkzeuglosen Montage/Demontage der Pumpe
  • Optional Abdichtung WU-Beton möglich
  • Mehrere Anschlussmöglichkeiten vorhanden
  • Aufsatzstück wahlweise mit Rahmenmaß
    • 198 x 198 mm oder
    • 360 x 300 mm (teleskopisch höhenverstellbar)
  • Wahlweise Abdeckung für wählbare Oberfläche und Geruchsverschluss

Produktinformationen

  • Anwendungsbereiche
    • Zur Unterflurinstallation und Anwendung in frostgeschützten Kellerräumen von Einfamilienhäusern unterhalb der Rückstauebene wie z.B. Nutz- und Hobbyräumen oder Waschküchen
    • Für häusliches fäkalienfreies Abwasser aus Duschen, Waschtischen, etc.
  • Geprüft gemäß DIN EN 12050‑2
  • Gehäuse aus Polyethylen
  • Mit 3 Zulaufstutzen DN 100
  • Ein Stutzen für Kabeldurchführung DN 70
  • Entlüftungsstutzen DN 50
  • Motorgehäuse und Welle aus Edelstahl
  • Pumpengehäuse und Laufrad aus Kunststoff
  • Abdichtung Pumpengehäuse zum Motor durch Gleitringdichtung
  • Mit 10 m Anschlusskabel und Schukostecker
  • Mit Kugelschwimmschalter
  • Mit integrierter Rückschlagklappe R 1¼"
  • Druckleitungsanschluss nach EN ISO 15493
    • PVC-U; 50‑40-R 1¼" (Di = 40 mm)
  • Ohne Druckleitungsset
  • Mit Schwimmschalter
  • Zulässige Fördertemparatur bis 40 °C (kurzfristig bis max. 70 °C)

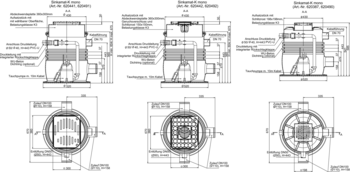

Maßzeichnung
TypBeschreibungMotorleistungKenndatenKorn-

größe
Gesamt-

volumen
NutzvolumenGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
[kW][kW][A][V][U/min][mm][l][l][kg]
Bild50/1-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse: K 3
0,30,131,82302800107015176204411.149,04 €12
Bild50/2-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse: K 3
0,850,433,72302800107015196204911.326,06 €12
Bild50/1-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Für wählbare Oberfläche
    • Mit Geruchsverschluss
    • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
0,30,131,82302800107015186204421.378,00 €12
Bild50/2-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Für wählbare Oberfläche
    • Mit Geruchsverschluss
    • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
0,850,433,72302800107015206204921.551,84 €12
50/1-K mono
  • Aufsatzstück
    • Rahmenmaß: 198 x 198 mm
    • Schlitzrost
    • Belastungsklasse: K 3
0,30,131,82302800107015166203871.092,86 €12
50/2-K mono
  • Aufsatzstück
    • Rahmenmaß: 198 x 198 mm
    • Schlitzrost
    • Belastungsklasse: K 3
0,850,433,72302800107015186204901.269,88 €12
Maßzeichnung
TypBeschreibungMotorleistungKenndatenKorn-

größe
Gesamt-

volumen
NutzvolumenGewichtArtikel-Nr.
P1P2Strom-

aufnahme
SpannungDrehzahlZulauf-

höhe Z1
Bild50/1-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l17 kg620441
Bild50/2-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
    • Belastungsklasse: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l19 kg620491
Bild50/1-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Für wählbare Oberfläche
    • Mit Geruchsverschluss
    • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l18 kg620442
Bild50/2-K mono
  • Aufsatzstück
    • Rahmenmaß: 360 x 300 mm
    • Für wählbare Oberfläche
    • Mit Geruchsverschluss
    • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l20 kg620492
50/1-K mono
  • Aufsatzstück
    • Rahmenmaß: 198 x 198 mm
    • Schlitzrost
    • Belastungsklasse: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l16 kg620387
50/2-K mono
  • Aufsatzstück
    • Rahmenmaß: 198 x 198 mm
    • Schlitzrost
    • Belastungsklasse: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l18 kg620490

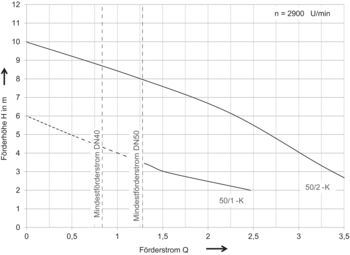

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
2 m3 m4 m5 m6 m7 m8 m9 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
50/1-K mono2 – 4,32,471,521,00,484070
50/2-K mono2 – 8,73,653,353,022,682,31,821,250,64070
50/1-K mono
50/2-K mono

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.333,48 €
  • Rabattgruppe: 12

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P/Powerlift-P/F-H
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 401,74 €
  • Rabattgruppe: 12

Kontaktgeber

Passend für
  • Signalanalge 0150.26.73
  • Für fäkalienfreies Abwasserwasser
  • Tauchpumpen "Sat"
  • Hochalarmschwimmer für MultiControl- Steuerungen
Beschreibung
  • Für separate Signalanlage/potentialfreie Störmeldung Niveau
  • Gehäuse aus Kunststoff, Werkstoff Polypropylen
  • Anschlusskabel: 10 m
  • Schutzart: IP 68/2 bar
  • Schaltleistung: 5 A/250 V
  • Schaltwinkel: 10°
  • Gewicht: 0,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 197,16 €
  • Rabattgruppe: 12

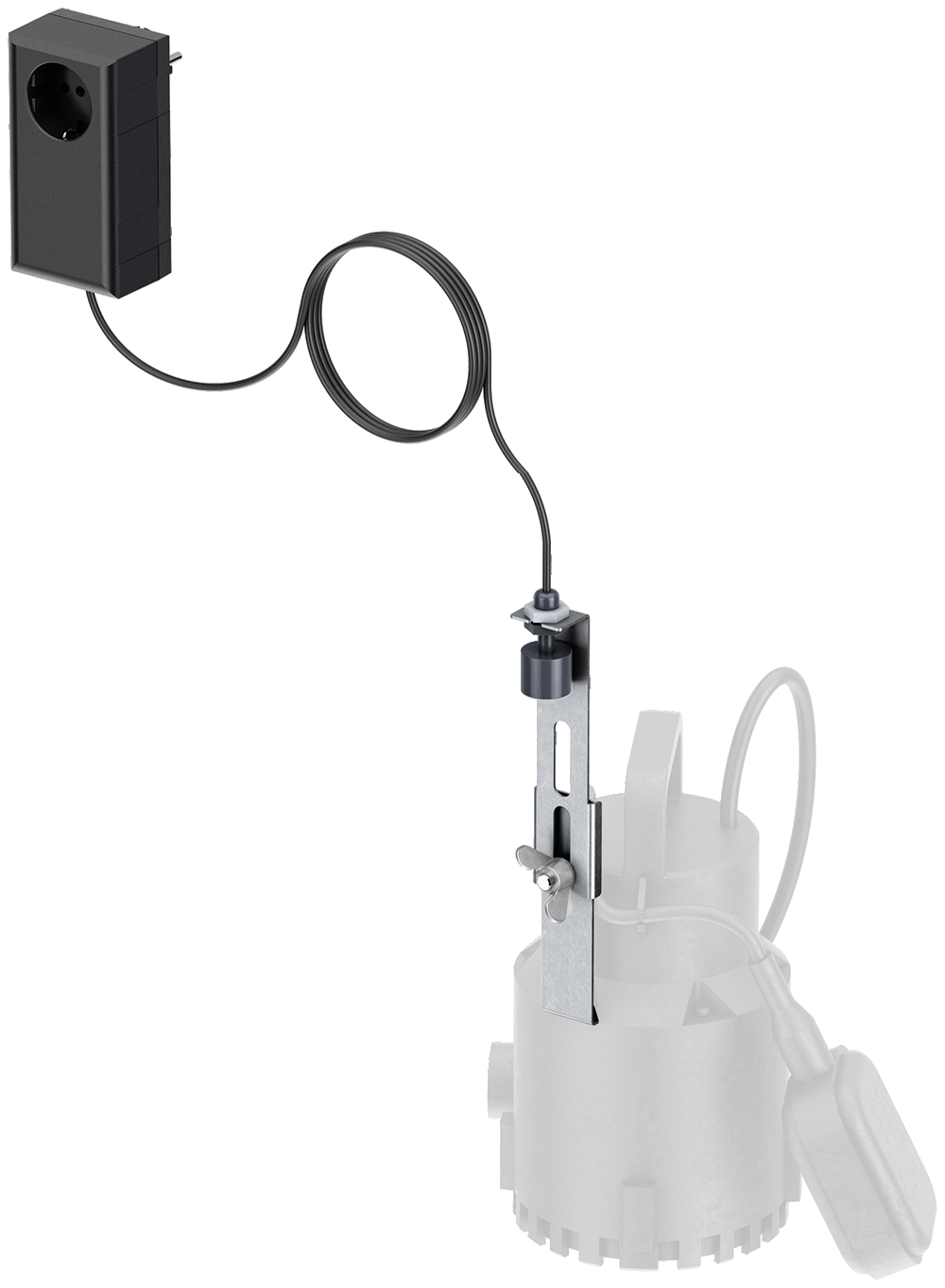

Alarmgeber mit Schwimmerschalter

Passend für
  • Sinkamat-K Unterflur
  • Sinkamat-Z
  • Sinkamat 50/1-K und 50/2-K Pumpen
Beschreibung
  • Zur Nachrüstung eines netzunabhängigen Alarms
  • Schwimmerschalter wird direkt an Pumpe montiert
  • Schalthöhe ist einstellbar
  • Kabellänge: 3 m (kann bauseitig verlängert werden)
  • Schuko- Stecker der Pumpe wird direkt in Alarmgeber eingesteckt
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 360,40 €
  • Rabattgruppe: 12

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 436,72 €
  • Rabattgruppe: 12

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 209,88 €
  • Rabattgruppe: 12

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 333,90 €
  • Rabattgruppe: 12

Druckleitungsset ∅50 mm

Passend für
  • Sinkamat-K (Unterflur)
    • Mono
    • Duo
  • Muli-UF (Unterflur)
Beschreibung
  • 5 m Druckleitungsschlauch AD 50 (ID 43) mit PVC Übergangsmuffe 1¼"
  • Max. Arbeitsdruck: 6 bar
  • Gewicht: 4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 139,92 €
  • Rabattgruppe: 12

Abdichtungsflansch

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Für den Einbau in WU-Beton
    • Maximaler Grundwasserstand: 2 m
  • Gewicht: 4,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 138,86 €
  • Rabattgruppe: 7

Abdeckwendeplatte

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung

Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung

  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,89 €
  • Rabattgruppe: 7

Abdeckplatte komplett

Passend für
  • Sinkamat-K
    • 620441
    • 620442
    • 620491
    • 620492
    • 1205.00.00
    • 1205.00.01
    • 1205.00.02
    • 1205.00.03
Beschreibung
  • Abdeckung für wählbare Oberfläche
  • Mit Schlitzrost
    • Rahmenmaß: 150 x 150 mm
    • Belastungsklasse: K 3
  • Mit Geruchsverschluss
    • Sperrwasserhöhe: 50 mm
  • Gewicht: 2,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 234,26 €
  • Rabattgruppe: 12

Verlängerungsstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Mit Lippendichtung
  • Stufenweise Erhöhung um je 116 mm
    • Beim Quatrix-K max. 1x Verlängerungsstück montieren
    • Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
    • Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
  • Gewicht: 3,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 114,48 €
  • Rabattgruppe: 7
