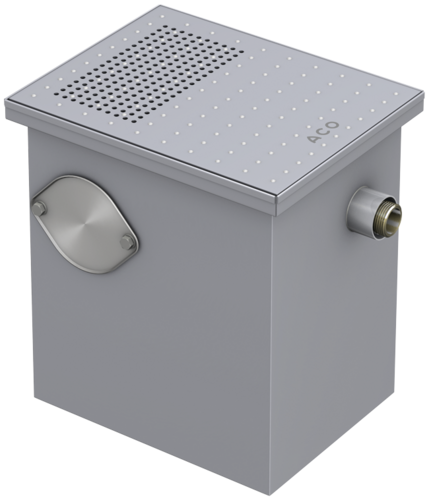

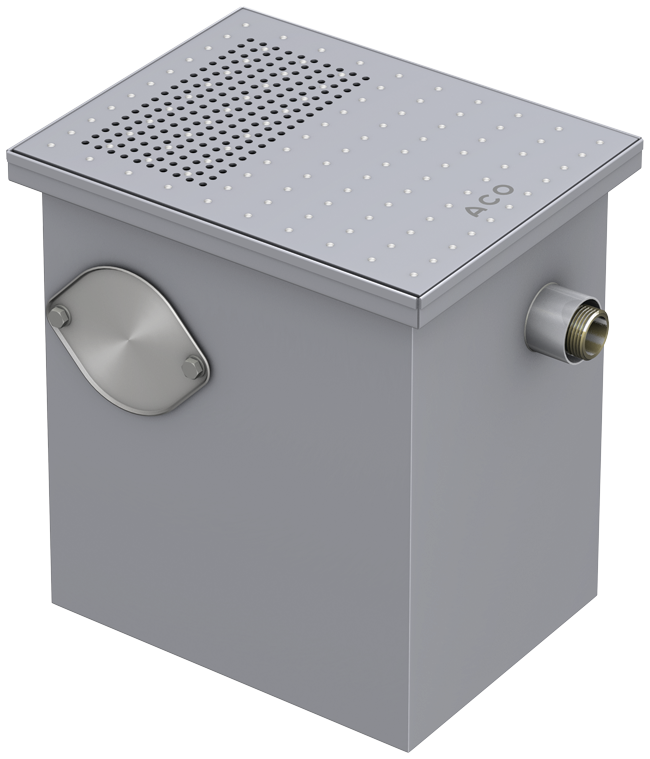

Abwasserhebeanlage Sinkamat-Z


Produktvorteile

  • Mit hochwertiger Edelstahlabdeckung
  • Mit separatem Sinkstoffsammelraum zur Erhöhung der Lebensdauer
  • Keine Entlüftungsleitung notwendig

Produktinformationen

  • Anwendungsbereich
    • Zur Unterflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene wie z.B. Keller-, Hobbyräume und Waschküchen
    • Für häusliches fäkalienfreies Schmutzwasser aus Duschen, Waschtischen, etc.
  • Gehäuse aus Edelstahl, Werkstoff 1.4301
  • Edelstahldeckel mit Lochbild
  • Seitliche Zulauföffnung wahlweise DN 50, DN 70 oder DN 100
  • Anschlussstutzen DN 50 (Kunststoff) für Kabelrohr
  • Druckleitungsanschluss
    • R 1¼" für Gewinderohr
    • DN 50 für SML-Rohr
  • Grauwassertauchpumpe mit robustem Wechselstrommotor
  • Motorgehäuse und Welle aus Edelstahl
  • Pumpengehäuse und Laufrad aus Kunststoff
  • Abdichtung Pumpengehäuse zum Motor durch Gleitringdichtung
  • Mit 10 m Schukostecker
  • Mit Kugelschwimmschalter
  • Mit integrierter Rückschlagklappe R 1¼"
  • Geprüft gemäß DIN EN 12050‑2 (fäkalienfreies Abwasser)

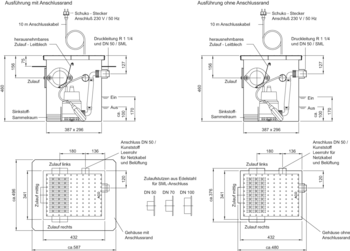

Maßzeichnung
TypBeschreibungMotorleistungKenndatenKorn-

größe
Gesamt-

volumen
NutzvolumenGewichtArtikel-Nr.Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
[kW][kW][A][V][U/min][mm][l][l][kg]
Bild50/1-Z
  • Ohne Anschlussrand
0,30,131,8230280010458200175.07.97
Bild50/2-Z
  • Ohne Anschlussrand
0,850,433,7230280010458230175.08.45
Bild50/1-Z
  • Mit Anschlussrand
0,30,131,8230280010458250175.07.98
Bild50/2-Z
  • Mit Anschlussrand
0,850,433,7230280010458270175.08.46
Maßzeichnung
TypBeschreibungMotorleistungKenndatenKorn-

größe
Gesamt-

volumen
NutzvolumenGewichtArtikel-Nr.
P1P2Strom-

aufnahme
SpannungDrehzahlZulauf-

höhe Z1
Bild50/1-Z
  • Ohne Anschlussrand
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm45 l8 l20 kg0175.07.97
Bild50/2-Z
  • Ohne Anschlussrand
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm45 l8 l23 kg0175.08.45
Bild50/1-Z
  • Mit Anschlussrand
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm45 l8 l25 kg0175.07.98
Bild50/2-Z
  • Mit Anschlussrand
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm45 l8 l27 kg0175.08.46

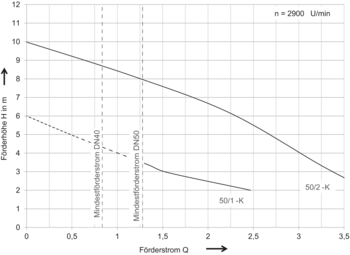

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
2 m3 m4 m5 m6 m7 m8 m9 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
50/1-Z2 – 4,32,471,521,00,484580
50/2-Z2 – 8,73,653,353,022,682,31,821,250,64580
50/1-Z2 – 4,51,61,271,00,620,374580
50/2-Z

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg

Kontaktgeber

Passend für
  • Signalanalge 0150.26.73
  • Für fäkalienfreies Abwasserwasser
  • Tauchpumpen "Sat"
  • Hochalarmschwimmer für MultiControl- Steuerungen
Beschreibung
  • Für separate Signalanlage/potentialfreie Störmeldung Niveau
  • Gehäuse aus Kunststoff, Werkstoff Polypropylen
  • Anschlusskabel: 10 m
  • Schutzart: IP 68/2 bar
  • Schaltleistung: 5 A/250 V
  • Schaltwinkel: 10°
  • Gewicht: 0,5 kg

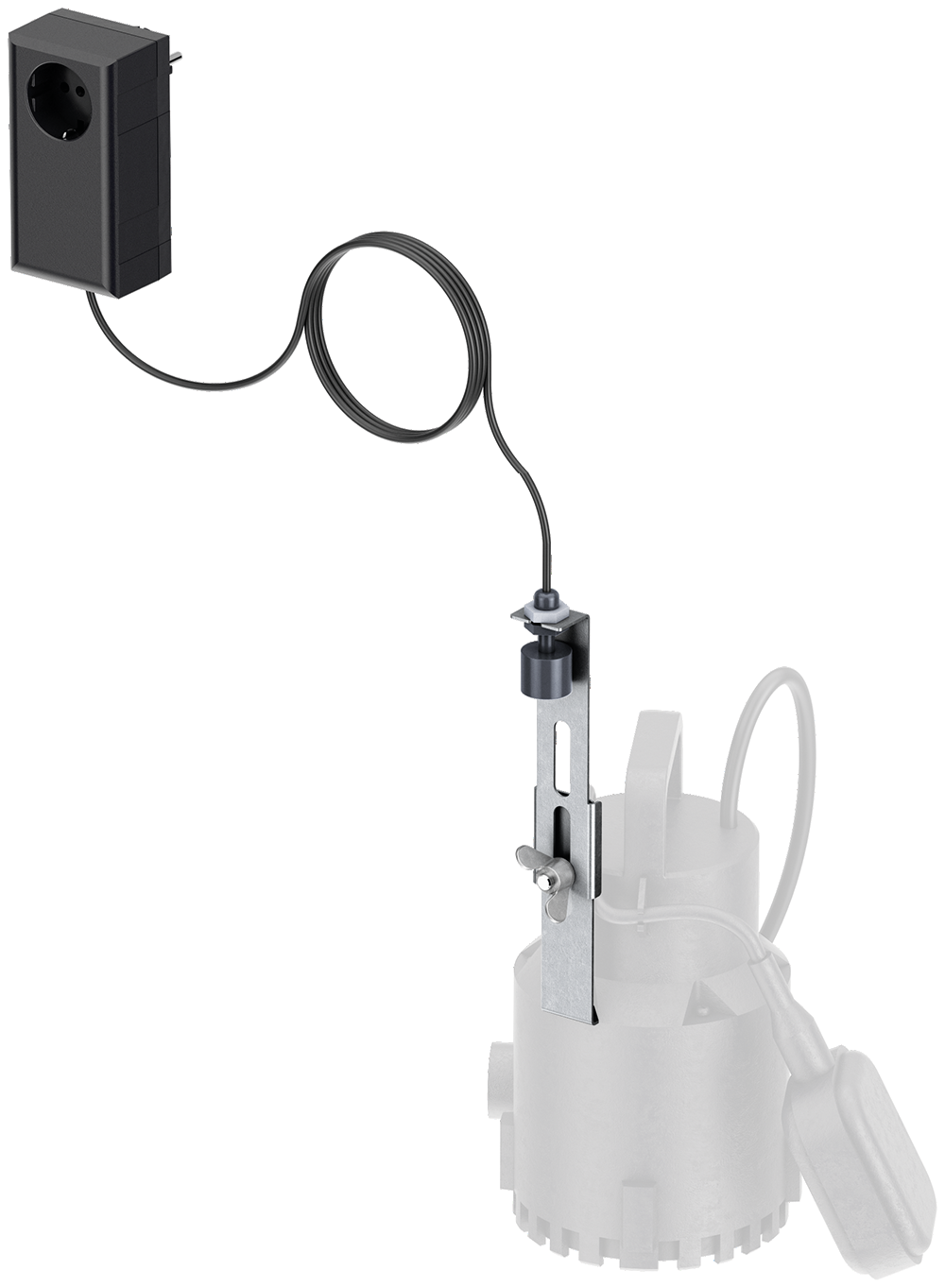

Alarmgeber mit Schwimmerschalter

Passend für
  • Sinkamat-K Unterflur
  • Sinkamat-Z
  • Sinkamat 50/1-K und 50/2-K Pumpen
Beschreibung
  • Zur Nachrüstung eines netzunabhängigen Alarms
  • Schwimmerschalter wird direkt an Pumpe montiert
  • Schalthöhe ist einstellbar
  • Kabellänge: 3 m (kann bauseitig verlängert werden)
  • Schuko- Stecker der Pumpe wird direkt in Alarmgeber eingesteckt

Aufsatzstück

Passend für
  • Sinkamat-S/Z
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ohne Anschlussrand
  • Höhe: 200 mm
  • Für größere Einbautiefe
  • Gewicht: 6 kg

Aufsatzstück

Passend für
  • Sinkamat-S/Z
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ohne Anschlussrand
  • Höhe: 200 mm
  • Für gas- und geruchsdichte Ausführung
  • Gewicht: 16,4 kg

Aufsatzstück

Passend für
  • Sinkamat-S/Z
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Anschlussrand
  • Höhe: 200 mm
  • Für größere Einbautiefe
  • Gewicht: 10 kg

Aufsatzstück

Passend für
  • Sinkamat-S/Z
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Anschlussrand
  • Höhe: 200 mm
  • Für gas- und geruchsdichte Ausführung
  • Gewicht: 20,3 kg

Deckel

Passend für
  • Sinkamat-S/Z
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Profildichtung
  • Gas- und geruchsdicht
  • Verschraubt
  • Behälterentlüftung vorsehen
  • Gewicht: 10 kg

Zulaufstutzen

Passend für
  • Sinkamat-S/Z
  • Fäkablock II
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • DN 100
  • Gewicht: 0,4 kg

Zulaufstutzen

Passend für
  • Sinkamat-S/Z
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • DN 70
  • Gewicht: 0,4 kg

Zulaufstutzen

Passend für
  • Sinkamat-S/Z
  • Sinkamat HW (außer HW XL)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • DN 50
  • Gewicht: 0,4 kg
