ACO Haustechnik

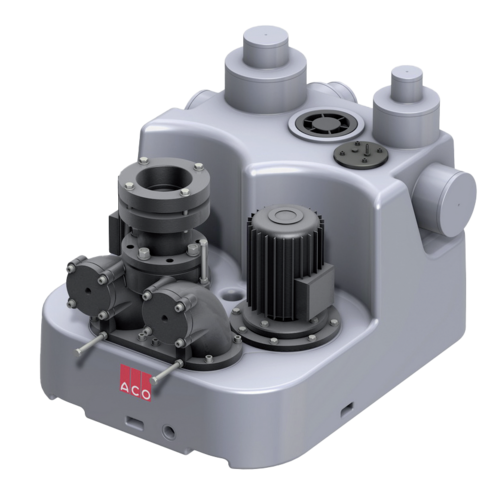

Abwasserhebeanlage Muli-Star DDP

Produktvorteile

  • Geringes Gewicht
  • Unterschiedliche Zulaufhöhen
  • CFD-optimiertes Laufrad
  • Hohe chemische Beständigkeit aller Bauteile
  • Geeignet für Einsatz hinter Fettabscheider
  • Schnelle Montage
  • Anschlussfertig
  • Hohes Nutzvolumen – bis zu 185 l
  • Angepasst an Türmaß: 780 mm

Produktinformationen

  • Anwendungsbereiche
    • Zur Installation und Anwendung in frostgeschützten Kellerräumen von Mehrfamilienhäusern, Bürogebäuden, Hotels und Krankenhäusern unterhalb der Rückstauebene
    • Für häusliches fäkalienhaltiges Abwasser
    • Hinter Fettabscheidern bis NS 15 – in Verbindung mit Lufteinperlung
  • Sammelbehälter aus Polyethylen
    • Grundablass R 1"
    • Revisionsöffnung zur einfachen Wartung, Durchmesser: 130 mm (DDP1), 130 mm und 250 mm (DDP2)
    • Befestigungsset zur auftriebssicheren Verankerung
    • Anschluss für Handmembranpumpe DN 50
    • 2 horizontale Zulaufstutzen DN 150
    • 2 horizontale Zulaufstutzen DN 150/DN 100
    • 1 vertikale Zulaufstutzen DN 200/DN 150
    • 1 vertikale Zulaufstutzen DN 100/DN 70 - Entlüftungsanschluss
  • Anschluss Druckleitung
    • Spezial-Rückflussverhinderer mit Kugel im Gehäuse
    • Hosenrohr mit Anlüft- und Festsetzschraube
    • Spezial-Befestigungsstück DN 80 zum elastischen Anschluss der Druckleitung mit 108 – 114,3 mm Rohraußendurchmesser (optional 88 – 90 mm)
    • Anschlussflansch für Absperrschieber DN 80 PN 16
  • 2 Pumpenaggregate
    • Drehstrommotor: 400 V, 50 Hz
    • Schutzart IP 68
    • Integrierte permanente Motorüberwachung
    • Verstopfungsfreies Freistromlaufrad
    • 10 m Anschlusskabel
  • Niveauschaltung
    • Pneumatische Niveauschaltung mit 10 m Steuerleitugen
    • Optional mit Lufteinperlung (Zubehör)
  • Steuerung
    • Schutzart IP 54
    • 1,5 m Kabel und CEE- Stecker (16 A) – DDP x.1
    • 1,5 m Kabel und CEE- Stecker (32 A) – DDP x.2
    • Potentialfreie Sammelstör- und Betriebsmeldung
  • Geprüft gemäß DIN EN 12050‑1
  • Zulässige Fördertemperatur bis 40 °C (kurzfristig bis max. 65 °C)

Infobox

Hinweis: Wir empfehlen, die voraussichtliche Belastung der Hebeanlage im Vorwege durch unsere Anwendungstechnik berechnen zu lassen. Verwenden Sie zur Eingabe Ihrer Daten gerne unsere Auswahlhilfe für Rückstauverschlüsse und Hebeanlagen.

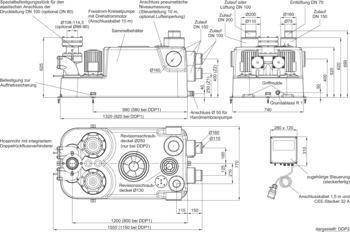

Maßzeichnung
TypMotorleistungKenndatenKorn-

größe
NutzvolumenGesamt-

volumen
GewichtArtikel-Nr.Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
Zulauf-

höhe Z1
Zulauf-

höhe Z2
Zulauf von oben
[kW][kW][A][V][U/min][mm][l][l][l][l][kg]
Muli-Star DDP ECO 1.01,831,55400140065651101101501011202.00.13
Muli-Star DDP 1.11,831,55400140065651101101501011202.00.01
Muli-Star DDP 1.23,45310400280065651101101501241202.00.02
Muli-Star DDP ECO 2.01,831,55400140065951851853001071202.00.14
Muli-Star DDP 2.11,831,55400140065951851853001071202.00.04
Muli-Star DDP 2.23,45310400280065951851853001301202.00.05
Maßzeichnung
TypMotorleistungKenndatenKorngrößeNutzvolumenGesamt-

volumen
GewichtArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahlZulaufhöhe Z1Zulaufhöhe Z2Zulauf von oben
BildMuli-Star DDP ECO 1.01,83 kW1,5 kW5 A400 V1400 U/min65 mm65 l110 l110 l150 l101 kg1202.00.13
BildMuli-Star DDP 1.11,83 kW1,5 kW5 A400 V1400 U/min65 mm65 l110 l110 l150 l101 kg1202.00.01
BildMuli-Star DDP 1.23,45 kW3 kW10 A400 V2800 U/min65 mm65 l110 l110 l150 l124 kg1202.00.02
BildMuli-Star DDP ECO 2.01,83 kW1,5 kW5 A400 V1400 U/min65 mm95 l185 l185 l300 l107 kg1202.00.14
BildMuli-Star DDP 2.11,83 kW1,5 kW5 A400 V1400 U/min65 mm95 l185 l185 l300 l107 kg1202.00.04
BildMuli-Star DDP 2.23,45 kW3 kW10 A400 V2800 U/min65 mm95 l185 l185 l300 l130 kg1202.00.05

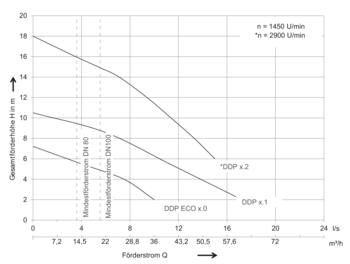

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
4 m6 m8 m10 m12 m14 m16 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-Star DDP ECO 1.02 – 4,87,53,04065
Muli-Star DDP 1.14 – 9,514,4411,07,51,54065
Muli-Star DDP 1.26 – 1615,013,311,389,47,13,514065
Muli-Star DDP ECO 2.02 – 4,87,53,04065
Muli-Star DDP 2.14 – 9,514,4411,07,51,54065
Muli-Star DDP 2.26 – 1615,013,311,389,47,13,514065

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Lufteinperlung

Passend für
  • Muli-Star DDP
  • Muli-Mini
Beschreibung
  • Zur Nachrüstung bei Muli-Mini und Muli-Star DDP Abwasserhebeanlagen
  • Mit Kleinstkompessor und Anschlussmaterial
  • Zur Erhöhung der Betriebssicherheit
  • Bei Schwimmdeckenbildung (fetthaltiges Abwasser)
  • Gewicht: 1,9 kg

Absperrschieber DN 80 für Druckseite

Passend für
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beschreibung
  • Aus Gusseisen
  • 8 Schrauben und Muttern
  • 1 Dichtung DN 80
  • Baulänge: 180 mm
  • Nenndruck: PN16
  • Gewicht: 19,4 kg

Rundschnurring

Passend für
  • LipuSmart-P
  • Powerlift Einbauset DN 100
  • Fäkablock II
  • Vorbehälteranlage-duo
  • Alle Muli Abwasserhebeanlagen
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 80
  • Gewicht: 0,3 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅110 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 176 x 360 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 5,9 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅160 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 226 x 420 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 10,2 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg

Zulauf-/Absperrschieber DN 200

Passend für
  • Abwasserhebeanlage
    • Muli-Star DDP 1/2
  • Fettabscheider aus Polyethylen
    • Ab NS 15
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 200 mm mit Lippendichtring
  • Gesamtmaße: 264 x 637 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 8,4 kg

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 75
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 94 mm
    • b: 232 mm
    • c: 193 mm
    • D: 75 mm
  • Gewicht: 0,7 kg

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 110
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 132 mm
    • b: 300 mm
    • c: 254 mm
    • D: 110 mm
  • Gewicht: 1,3 kg

Der perfekte Anschluss von Fettabscheider und Hebeanlage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
Zu den ACO Pipe Rohren aus Edelstahl

Noch Fragen? askACO

Auslegungsprogramm
Abwasserhebeanlagen
Video: Abwasserhebeanlagen Grau- und Schwarzwasser

Angrenzende Produktbereiche

Pumpstationen und PumpenSets
Fettabscheideranlagen
zur Freiaufstellung
ACO Haustechnik Profi Chat
