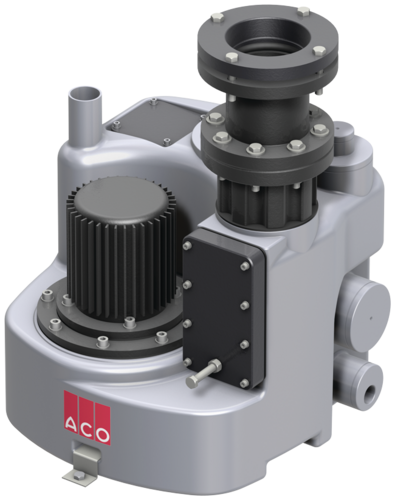

Abwasserhebeanlage Muli-Star MDP1/MWP1

Produktvorteile

  • Geringes Gewicht: 31 kg
  • Laufruhe durch niedrige Drehzahl
  • Freier Durchgang: 57 mm
  • Schnelle Montage
  • Anschlussfertig
  • Einbringung durch Abdeckung ∅ 600 möglich
  • Verstopfungsfreies Freistromlaufrad

Produktinformationen

  • Anwendungsbereich
    • Zur Installation und Anwendung in frostgeschützten Kellerräumen von Einfamilienhäusern oder Souterrainwohnungen unterhalb der Rückstauebene wie z.B. Nutz- und Hobbyräumen, Waschküchen oder Einliegerwohnungen
    • Für häusliches fäkalienhaltiges Abwasser
  • Sammelbehälter aus Polyethylen
  • Mit Grundablass Rp 1"
  • Mit Revisionsöffnung zur einfachen Wartung, Durchmesser: 133 mm
  • Mit Befestigungsset zur auftriebssicheren Verankerung
  • Anschluss für Handmembranpumpe DN 50
  • Mit 3 horizontalen Zulaufstutzen DN 100
  • Mit 1 vertikalen Zulaufstutzen DN 50/DN 100
  • Mit Entlüftungsanschluss DN 50 zum Anschluss an Kunststoffrohr
  • Anschluss Druckleitung
    • Spezial-Rückflussverhinderer mit Kugel im Gehäuse integriert mit Entleerungsschraube
    • Mit integriertem Spezial-Befestigungsstück DN 100 zum elastischen Anschluss der Druckleitung von 108 – 114,3 mm Rohraußendurchmesser
    • Mit Anschlussflansch für Absperrschieber DN 80 PN 10
  • Pumpenaggregat
    • Drehstrommotor (MDP1): 400 V, 50 Hz
    • Wechselstrommotor (MWP1): 230 V, 50 Hz
    • Schutzart IP 68
    • Mit verstopfungsfreiem Freistromlaufrad
  • Mit pneumatischer Niveauschaltung mit 5 m Steuerleitung, einstellbar auf Zulaufhöhe
  • Schalt- und Warngerät
    • Schutzart IP 54
    • Mit 1,5 m Kabel und CEE-Stecker (bei MDP1) bzw. mit Schukostecker (MWP1)
    • Mit potenzialfreier Sammelstör- und Betriebsmeldung
    • Geprüft gemäß DIN EN 12050‑1 (fäkalienhaltiges Abwasser)
  • Zulässige Fördertemperatur bis 40 °C (kurzfristig bis max. 60 °C)

Infobox

Hinweis: Wir empfehlen, die voraussichtliche Belastung der Hebeanlage im Vorwege durch unsere Anwendungstechnik berechnen zu lassen. Verwenden Sie zur Eingabe Ihrer Daten gerne unsere Auswahlhilfe für Rückstauverschlüsse und Hebeanlagen.

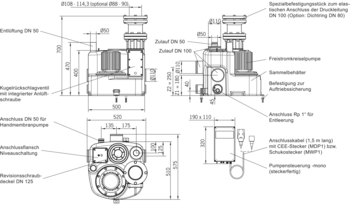

Maßzeichnung
TypMotorleistungKenndatenKorn-

größe
NutzvolumenGesamt-

volumen
GewichtArtikel-Nr.Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
Zulauf-

höhe Z1
Zulauf-

höhe Z2
Zulauf von oben
[kW][kW][A][V][U/min][mm][l][l][l][l][kg]
Muli-Star MDP110,751,9340013805720253060401200.50.00
Muli-Star MWP11,10,755,0523014105720253060411200.50.01
Maßzeichnung
TypMotorleistungKenndatenKorngrößeNutzvolumenGesamt-

volumen
GewichtArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahlZulaufhöhe Z1Zulaufhöhe Z2Zulauf von oben
BildMuli-Star MDP11 kW0,75 kW1,93 A400 V1380 U/min57 mm20 l25 l30 l60 l40 kg1200.50.00
BildMuli-Star MWP11,1 kW0,75 kW5,05 A230 V1410 U/min57 mm20 l25 l30 l60 l41 kg1200.50.01

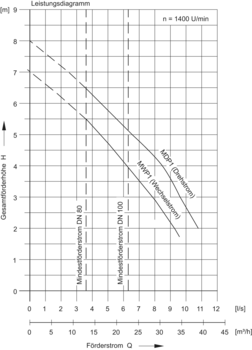

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
2 m4 m6 mNormalMaximal
[m][l/s][l/s][l/s][°C][°C]
Muli-Star MDP12,5 – 6,510,98,64,54060
Muli-Star MWP12,5 – 5,59,77,04060

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Absperrschieber DN 80 für Druckseite

Passend für
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beschreibung
  • Aus Gusseisen
  • 8 Schrauben und Muttern
  • 1 Dichtung DN 80
  • Baulänge: 180 mm
  • Nenndruck: PN16
  • Gewicht: 19,4 kg

Rundschnurring

Passend für
  • LipuSmart-P
  • Powerlift Einbauset DN 100
  • Fäkablock II
  • Vorbehälteranlage-duo
  • Alle Muli Abwasserhebeanlagen
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 80
  • Gewicht: 0,3 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅110 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 176 x 360 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 5,9 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 75
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 94 mm
    • b: 232 mm
    • c: 193 mm
    • D: 75 mm
  • Gewicht: 0,7 kg

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 110
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 132 mm
    • b: 300 mm
    • c: 254 mm
    • D: 110 mm
  • Gewicht: 1,3 kg

Der perfekte Anschluss von Fettabscheider und Hebeanlage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
Zu den ACO Pipe Rohren aus Edelstahl
