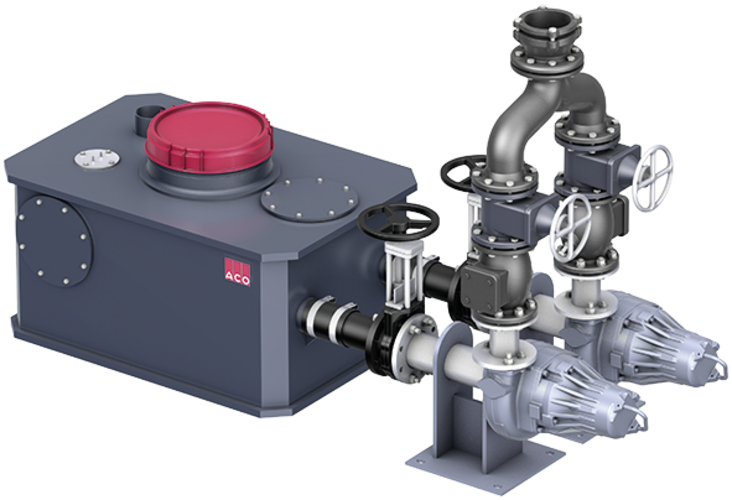

Abwasserhebeanlage Muli-XL DDP

Produktvorteile

  • Behälter individuell nach Kundenwunsch konfigurierbar
  • Hohes Maß an Betriebs- und Ausfallsicherheit
  • Pumpe mit adaptivem Laufrad für verstopfungsarmen Betrieb
  • Großes Behälternutzvolumen (bis zu 1100 Liter je nach Ausführung)
  • Zulaufhöhe wählbar je nach Ausführung

Produktinformationen

  • Fäkalienhebeanlage gemäß DIN EN 12050‑1
  • Anwendungsbereiche
    • Gewerbliche oder industrielle Objekte mit starkem Abwasseranfall
    • Hinter Fettabscheidern
    • Abwasser mit langfasrigen und kurzfasrigen Anteil
    • Mehrfamilienhäuser
  • Sammelbehälter aus PE-HD
    • 1x Revisionsöffnung zur einfachen Wartung (350 mm lichte Weite) mit geruchsdichtem Schraubdeckel
    • Befestigungsset zur auftriebssicheren Verankerung
    • Zulauf wahlweise horizontal an den Seiten- oder Stirnflächen oder vertikal von oben, wahlweise in DN 100, DN 150 oder DN 200
    • Vertikaler Stutzen wahlweise DN 70/DN 100 (Lüftung)
    • Grundablass R 1½"
  • Zwei horizontal aufgestellte Pumpen
    • 400 V/50 Hz
    • Schutzart: IP 68
    • Adaptives Laufrad
    • Kabellänge: 10 m
  • Ausbildung Druckleitung
    • Zwei Spezial- Rückflussverhinderer mit Anlüftvorrichtung
    • Zwei Absperrschieber aus Gusseisen
    • Spezialbefestigungsstück DN 100 zum Anschluss der Druckleitung von 108 – 114 mm Rohraußendurchmesser (optional 88 – 90 mm)
  • Pneumatische Niveauschaltung mit Staurohr und pneumatischer Steuerleitung
  • Kleinstkompressor mit Lufteinperlung
  • Schalt- und Warngerät
    • Schutzart: IP 54
    • Kabel und CEE- Stecker (32 A): 1,5 m
    • Potentialfreie Sammelstör- und Betriebsmeldung
    • Pneumatische Steuerleitung und Motorkabel zwischen Hebeanlage und Schaltkasten: 10 m

Infobox

Der Sammelbehälter der Muli-XL ist ein Konfigurationsbauteil das entsprechend den Anforderungen gefertigt wird. Nutzvolumen, Zulaufhöhe und Stutzen sind konfigurierbar.

TypBeschreibungMotorleistungKenndatenGesamt-

volumen
GewichtArtikel-Nr.Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
[kW][kW][A][V][U/min][l][kg]
Muli-XL DDP x.1
  • Nutzvolumen
    • Min: 135 l
    • Max: 1135 l
  • Gesamtvolumen
    • Min: 375 l
    • Max: 2000 l
  • Gewicht
    • Min: 410 kg
    • Max: 500 kg
2,323,8400146015755000175.59.20
Muli-XL DDP x.2
  • Nutzvolumen
    • Min: 135 l
    • Max: 1135 l
  • Gesamtvolumen
    • Min: 375 l
    • Max: 2000 l
  • Gewicht
    • Min: 410 kg
    • Max: 500 kg
3,73,16,8400146015755000175.59.21
Muli-XL DDP x.3
  • Nutzvolumen
    • Min: 135 l
    • Max: 1500 l
  • Gesamtvolumen
    • Min: 375 l
    • Max: 2000 l
  • Gewicht
    • Min: 600 kg
    • Max: 700 kg
5,64,710400146015755000175.59.22
Muli-XL DDP x.5
  • Nutzvolumen
    • Min: 135 l
    • Max: 1135 l
  • Gesamtvolumen
    • Min: 375 l
    • Max: 2000 l
  • Gewicht
    • Min: 410 kg
    • Max: 500 kg
8,67,516400146015755000175.59.24
Muli-XL DDP x.4
  • Nutzvolumen
    • Min: 135 l
    • Max: 1135 l
  • Gesamtvolumen
    • Min: 375 l
    • Max: 2000 l
  • Gewicht
    • Min: 410 kg
    • Max: 500 kg
8,57,416400292015755000175.59.23
TypMotorleistungKenndatenGesamt-

volumen
GewichtArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahl
BildMuli-XL DDP x.12,3 kW2 kW3,8 A400 V1460 U/min1575 l500 kg0175.59.20
BildMuli-XL DDP x.23,7 kW3,1 kW6,8 A400 V1460 U/min1575 l500 kg0175.59.21
BildMuli-XL DDP x.35,6 kW4,7 kW10 A400 V1460 U/min1575 l500 kg0175.59.22
BildMuli-XL DDP x.58,6 kW7,5 kW16 A400 V1460 U/min1575 l500 kg0175.59.24
BildMuli-XL DDP x.48,5 kW7,4 kW16 A400 V2920 U/min1575 l500 kg0175.59.23

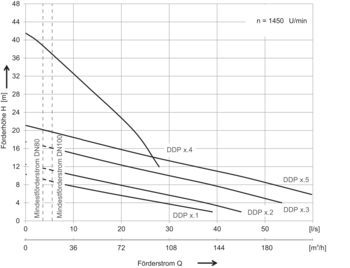

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
4 m8 m12 m16 m20 m24 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-XL DDP x.12 – 928,58,34065
Muli-XL DDP x.22 – 11,237,519,42,04065
Muli-XL DDP x.34 – 16,453,538,721,06,04065
Muli-XL DDP x.514 – 39,527,524,7521,54065
Muli-XL DDP x.46 – 19,252,035,518,02,04065

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA

Zulauf-/Absperrschieber DN 100

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅110 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 176 x 360 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 5,9 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg

Zulauf-/Absperrschieber DN 200

Passend für
  • Abwasserhebeanlage
    • Muli-Star DDP 1/2
  • Fettabscheider aus Polyethylen
    • Ab NS 15
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 200 mm mit Lippendichtring
  • Gesamtmaße: 264 x 637 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 8,4 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Spitzende ∅160 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
  • Gesamtmaße: 226 x 420 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 10,2 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg

Rundschnurring

Passend für
  • LipuSmart-P
  • Powerlift Einbauset DN 100
  • Fäkablock II
  • Vorbehälteranlage-duo
  • Alle Muli Abwasserhebeanlagen
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 80
  • Spannbereich: 88 – 93 mm
  • Gewicht: 0,3 kg

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 75
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 94 mm
    • b: 232 mm
    • c: 193 mm
    • D: 75 mm
  • Gewicht: 0,7 kg

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 110
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 132 mm
    • b: 300 mm
    • c: 254 mm
    • D: 110 mm
  • Gewicht: 1,3 kg
