ACO Haustechnik

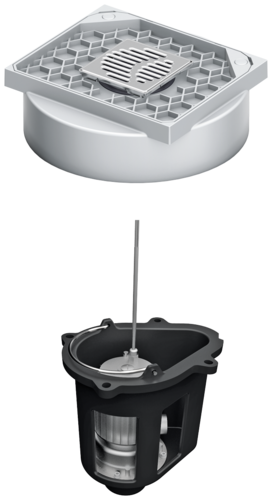

Muli-UF für den Haustechniker

Produktvorteile

  • Einfache Einbringung durch Gewerketrennung
  • Drei Zuläufe zur Auswahl
  • Hohes Nutzvolumen – 27 l
  • Einfache Montage und Demontage der Pumpe durch separaten Pumpenbehälter
  • Vollwertiger Bodenablauf im Aufsatzstück
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Anwendungsbereiche:
    • Zur Unterflurinstallation und Anwendung in frostgeschützten Kellerräumen von Einfamilienhäusern unterhalb der Rückstauebene wie z.B. Nutz- und Hobbyräumen, Waschküchen oder private Einliegerwohnungen
    • Für häusliches fäkalienhaltiges Abwasser
  • Aufsatzstück mit befliesbarer Abdeckung
    • Belastungsklasse K 3
    • Dreh- und höhenverstellbar
    • Integrierter Bodenablauf mit Sperrwasserhöhe 50 mm
    • Revisionsöffnung 330 x 250 mm
  • Schneidwerkpumpe
    • Schutzart IP 67
    • Montiert in separatem Pumpenbehälter
    • Mit Gleitringdichtung
    • 10 m Anschlusskabel
  • Niveauschaltung
    • Pneumatische Niveauschaltung mit 10 m Steuerleitung
  • Steuerung
    • Schutzart IP 54
    • 1,5 m Kabel und Schukostecker
    • Mit potenzialfreier Sammelstörmeldung und Betriebsmeldung
  • Inklusive Steuerung, ohne Druckleitungsschlauch
  • Zulässige Fördertemperatur bis 40 °C (kurzfristig bis max. 60 °C)
  • Nicht einzuleiten sind:
    • Feste Stoffe wie: Feuchtes Toilettenpapier, Feuchttücher (Faservliese), Küchenabfälle, Glas, Sand, Asche, Faserstoffe (Auch Haare), Kunstharze, Teer, Pappe, Textilien, Fette (öle), Farbreste.
    • Diese Stoffe legen sich zum teil um die Welle und bringen das Gerät zum Erliegen. Bei Anschluss einer Dusche empfehlen wir den Einsatz eines Haarsiebs.
    • Aggressive Stoffe: z.B. Säuren (Rohreinigungsmittel mit einem ph-Wert unter 4), Laugen, Salze und Kondensate

Infobox

Hinweis: Wir empfehlen, die voraussichtliche Belastung der Hebeanlage im Vorwege durch unsere Anwendungstechnik berechnen zu lassen. Verwenden Sie zur Eingabe Ihrer Daten gerne unsere Auswahlhilfe für Rückstauverschlüsse und Hebeanlagen.

TypMotorleistungKenndatenArtikel-Nr.Merken
P1P2Strom-

aufnahme		Span-

nung		Dreh-

zahl
[kW][kW][A][V][U/min]
Aufsatzstück "kurz", Elektropaket0,90,6423028001203.10.01
Aufsatzstück "lang", Elektropaket0,90,6423028001203.10.03
TypMotorleistungKenndatenArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahl
Aufsatzstück "kurz", Elektropaket0,9 kW0,6 kW4 A230 V2800 U/min1203.10.01
Aufsatzstück "lang", Elektropaket0,9 kW0,6 kW4 A230 V2800 U/min1203.10.03
TypFördermedien-Temperatur
NormalMaximal
[°C][°C]
Aufsatzstück "kurz", Elektropaket4060
Aufsatzstück "lang", Elektropaket4060
ACO Serviceleistungen

ACO Serviceleistungen

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg
Artikel-Nr.
0178.62.08

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA
Artikel-Nr.
0150.76.25

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
Artikel-Nr.
0150.80.14

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C
Artikel-Nr.
0150.83.86

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
Artikel-Nr.
0150.26.73

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
Artikel-Nr.
0150.58.14

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg
Artikel-Nr.
0178.61.94

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
Artikel-Nr.
0150.78.97

Verlängerungsstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Mit Lippendichtung
  • Stufenweise Erhöhung um je 116 mm
    • Beim Quatrix-K max. 1x Verlängerungsstück montieren
    • Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
    • Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
  • Gewicht: 3,4 kg
Artikel-Nr.
620381

Abdichtungsflansch

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Für den Einbau in WU-Beton
    • Maximaler Grundwasserstand: 2 m
  • Gewicht: 4,2 kg
Artikel-Nr.
620510

Druckleitungsset ∅50 mm

Passend für
  • Sinkamat-K (Unterflur)
    • Mono
    • Duo
  • Muli-UF (Unterflur)
Beschreibung
  • 5 m Druckleitungsschlauch AD 50 (ID 43) mit PVC Übergangsmuffe 1¼"
  • Max. Arbeitsdruck: 6 bar
  • Gewicht: 4 kg
Artikel-Nr.
620493

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 75
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 94 mm
    • b: 232 mm
    • c: 193 mm
    • D: 75 mm
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.02.29

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 110
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 132 mm
    • b: 300 mm
    • c: 254 mm
    • D: 110 mm
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.02.30

Der perfekte Anschluss von Fettabscheider und Hebeanlage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
