ACO Haustechnik

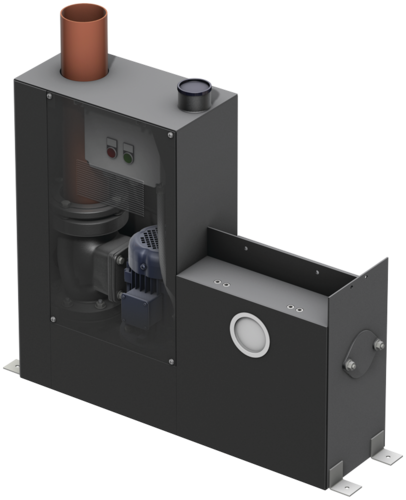

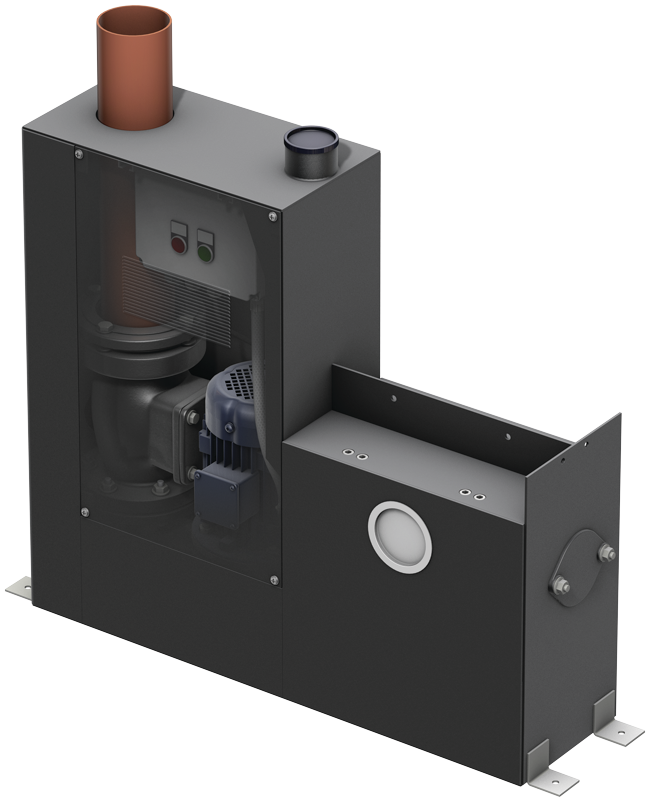

Abwasserhebeanlage Fäkablock-II


Produktvorteile

Wartungsfreundlich durch frei zugängliche Funktionsteile
Anschlussmöglichkeiten für bis zu 3 Toiletten
Vollwertige Abwasserhebeanlage gemäß DIN EN 12050‑1

Einbauvorschlag

Produktinformationen

Fäkalienhebeanlage gemäß DIN EN 12050‑1
Anwendungsbereiche
- Zur Entwässerung von Toiletteneinrichtungen
Wandeinbau oder Vorwandinstallation
Kanalrad-Kreiselpumpe in Blockbauweise
Sammelbehälter aus Stahlblech
- Innen korrosionsgeschützt
- Außen lackiert
Schaltgerät
- Schutzart IP 54, isolierstoffgekapselt
- Mit 1 Klemmleiste
- Mit 1 Motorschütz
- Mit 1 Motorschutzschalter
- Meldeleuchte "Störung"
- Pneumatische Niveauschaltung
- Signalanlage, optisch und akustisch
- Netzabhängig
- Mit potenzialfreier Störmeldung "Niveau hoch"
WC-Wand-Anschluss
- 2 gegenüberliegende Steckmuffen für WC-Anschlussstücke, Durchmesser: 90 mm
- Zulaufhöhe von Unterkante FÄKABLOCK-II bis Mitte WC-Ablauf: 340 mm
- Zusätzlicher WC-Anschluss auf Behälterseite mit Zulaufstutzen DN 100 (Zubehör)
Seitlicher Zulauf
- An Behälterseite mit exzentrischem Zulaufstutzen: DN 50, DN 70 oder DN 100 (Zubehör)
Waschbeckenanschluss
- An Behälterseite DN 50, DN 70 oder DN 100 (Zubehör) oder Motorraumseite DN 40 KA
Druckleitungsanschluss
- Rückflussverhinderer mit Spezial-Befestigungsstück zum elastischen Anschluss der Druckleitung: DN 100
- Mit Entleerungshahn R ½" zum Entleeren der Druckleitung
Anschluss Entlüftungsleitung
- Rohrstutzen für Anschluss mit CV-Verbindungsmanschette: DN 70/SML oder KA-Rohr
Alu-Sichtblende für Motorraum
- Oberfläche matt-eloxiert
- Mit Lüftungsschlitzen

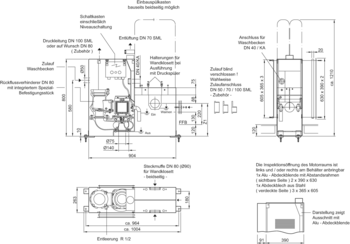

Maßzeichnung

Typ	Motorleistung		Kenndaten			Korn- größe	Nutzvolumen	Gesamt- volumen	Gewicht	Artikel-Nr.	Downloads	Merken
	P1	P2	Strom- aufnahme	Span- nung	Dreh- zahl	Korn- größe	Zulauf- höhe Z1	Gesamt- volumen	Gewicht
	[kW]	[kW]	[A]	[V]	[U/min]	[mm]	[l]	[l]	[kg]
Fäkablock-II	1	0,75	2,15	400	1450	55	22	40	135	0175.00.90

Maßzeichnung

	Typ	Motorleistung		Kenndaten			Korngröße	Nutzvolumen	Gesamt- volumen	Gewicht	Artikel-Nr.
	Typ	P1	P2	Stromaufnahme	Spannung	Drehzahl	Korngröße	Zulaufhöhe Z1	Gesamt- volumen	Gewicht	Artikel-Nr.
	Fäkablock-II	1 kW	0,75 kW	2,15 A	400 V	1450 U/min	55 mm	22 l	40 l	135 kg	0175.00.90

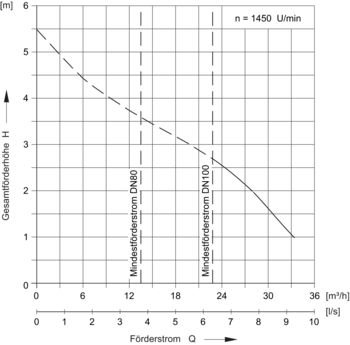

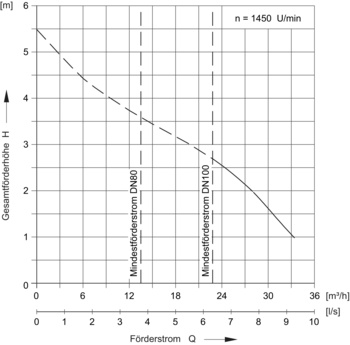

Typ	Förderhöhe	Förderstrom Q bei Gesamtförderhöhe H		Fördermedien-Temperatur
	Förderhöhe	1 m	3 m	Normal	Maximal
	[m]	[l/s]	[l/s]	[°C]	[°C]
Fäkablock-II	1 – 3,5	9,2	5,7	45	80

ACO Serviceleistungen

ACO Serviceleistungen

Handschalter

Passend für

Fäkablock II

Beschreibung

3-polig
Mit Vorhängeschloss-Sperre
Gewicht: 0,1 kg

Artikel-Nr.
0159.12.37

Zulaufstutzen

Passend für

Fäkablock II

Beschreibung

SML: DN 50
Exzentrisch
Gemäß DIN 19522
Edelstahl, Werkstoff 1.4301
Gewicht: 0,8 kg

Artikel-Nr.
0155.09.26

Zulaufstutzen

Passend für

Sinkamat-S/Z
Fäkablock II
Sinkamat HW (außer HW XL)

Beschreibung

Aus Edelstahl, Werkstoff 1.4301
DN 100
Gewicht: 0,4 kg

Artikel-Nr.
0159.03.35

Rundschnurring

Passend für

LipuSmart-P
Powerlift Einbauset DN 100
Fäkablock II
Vorbehälteranlage-duo
Alle Muli Abwasserhebeanlagen

Beschreibung

Als Ergänzungsbauteil für Druckleitung DN 80
Spannbereich: 88 – 93 mm
Gewicht: 0,3 kg

Artikel-Nr.
0150.83.71
