ACO Haustechnik

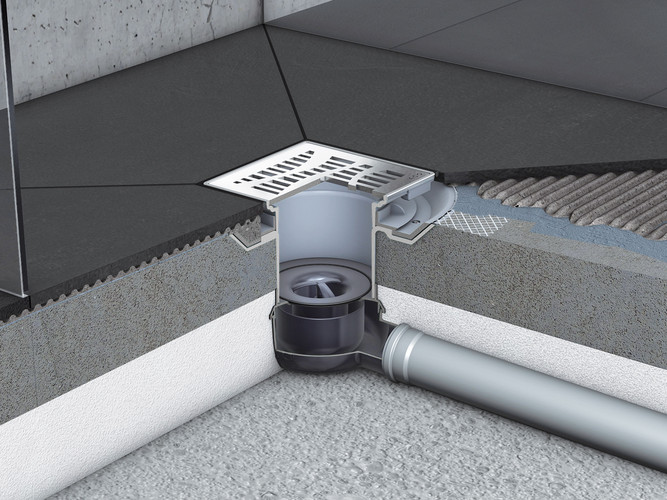

Einzelabläufe - ACO Easyflow DN 50

Produktvorteile

  • Sortiment ausgelegt für unterschiedliche Fliesenstärken und Bodenaufbauhöhen
  • Optimaler Rohrleitungszugang nach Entnahme des Geruchsverschlusses

Produktinformationen

  • Aus Kunststoff (Polypropylen)
  • Geprüft gemäß DIN 1253 (Sperrwasserhöhe: 50 mm)
  • Mit herausnehmbarem Geruchsverschluss
  • Mit Halte-/Anschlussrand
  • Mit integrierter Dichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
  • Passende Aufsatzstücke

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß AbZ: Z‑19.17‑2159 bei Verwendung eines Brandschutz-Sets und ACO Fit-ins.

Ohne seitlichen Zulauf

FlanschausführungAussparungAbflusswertAusführungBeschreibungGewichtArtikel-Nr.Merken
[mm][l/s][kg]
BildOhne Halterand200 x 2001,5Standard
  • Sperrwasserhöhe: 50 mm
0,52500.55.00
BildOhne Halterand260 x 2001,0Standard
  • Sperrwasserhöhe: 50 mm
0,52500.05.00
BildOhne Halterand260 x 2000,8Flatline
  • Sperrwasserhöhe: 30 mm
0,42505.05.00

Mit seitlichem Zulauf

FlanschausführungAussparungAbflusswertAusführungBeschreibungGewichtArtikel-Nr.Merken
[mm][l/s][kg]
BildOhne Halterand330 x 2001,0Standard
  • Sperrwasserhöhe: 50 mm
0,52500.00.00
BildOhne Halterand330 x 2000,8Flatline
  • Sperrwasserhöhe: 30 mm
0,42505.00.00
AusführungBeschreibungAbflusswertGewichtArtikel-Nr.
BildOhne seitlichen ZulaufStandard
  • Sperrwasserhöhe: 50 mm
1,5 l/s0,5 kg2500.55.00
BildOhne seitlichen ZulaufStandard
  • Sperrwasserhöhe: 50 mm
1,0 l/s0,5 kg2500.05.00
BildMit seitlichem ZulaufStandard
  • Sperrwasserhöhe: 50 mm
1,0 l/s0,5 kg2500.00.00
BildOhne seitlichen ZulaufFlatline
  • Sperrwasserhöhe: 30 mm
0,8 l/s0,4 kg2505.05.00
BildMit seitlichem ZulaufFlatline
  • Sperrwasserhöhe: 30 mm
0,8 l/s0,4 kg2505.00.00

Verlängerung

Passend für
  • Alle Bodenabläufe Easyflow
  • Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Kunststoff
  • Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
  • Mit Lippendichtung
  • Für den vertieften Einbau von Bodenabläufen
  • Höhenausgleich ca. 160 mm
  • Gewicht: 0,3 kg

Pressdichtungsflansch

Passend für
  • Alle Bodenabläufe Easyflow
Beschreibung
  • Flansch aus Kunststoff
  • Losflansch aus Edelstahl
  • Geeignet für die Aufnahme von bauseits eingebrachten Abdichtfolien für Dichtungsbahnen aus Kunststoffen, Elastomeren oder Bitumen
  • Gewicht: 0,6 kg

Brandschutz-Set

Passend für
  • Bodenabläufe Easyflow
    • DN 50
    • Stutzenneigung: 90°
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutzausrüstung von Ablaufkörpern Easyflow
  • Abflusswert des Ablaufkörpers verringert sich mit Verwendung um 0,5 l/s
  • Sperrwasserhöhe 50 mm
  • Bestehend aus
    • Geruchsverschluss mit Hitzeschild
    • Brandschutz-Kartusche
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z‑19.53‑2442
  • Gewicht: 0,2 kg

Einbauset Fit-in

Passend für
  • Bodenabläufe Easyflow
    • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: ∅ 225 mm
  • Abmessungen Fit-in
    • ∅ 215 mm
    • Höhe: 139 mm
  • Bauaufsichtliche Zulassung
    • AbZ. Z‑19.17‑2159
    • abG: Z‑19.53‑2442
  • Gewicht: 3,1 kg

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Flatline
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg

Geruchsstopp

Passend für
  • Bodenabläufe Easyflow
    • Standard
    • DN 50
Beschreibung
  • Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
  • Gewicht: 0,1 kg
