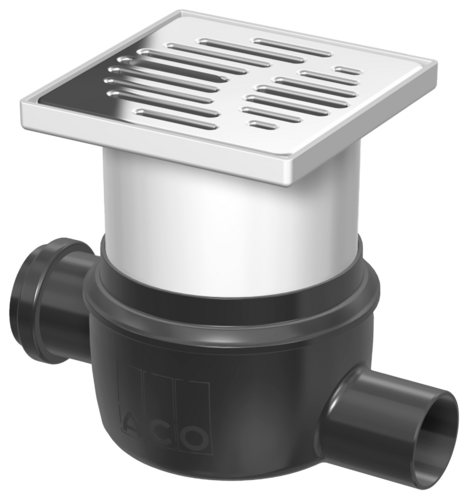

Komplettabläufe - ACO Easyflow DN 50
Produktvorteile
- Minimaler Bodenaufbau: 89 mm
- Nachrüstbarer Pressdichtungsflansch
- Optimale Reinigungsmöglichkeit
- Höhenverstellbare Aufsatzstücke
- Mit Bauzeitschutzdeckel
- Nachrüstbarer Brandschutz
- R 30 – R 120 ohne Fit-in
- R 30 – R 120 mit Fit-in
- Allg. Bauaufsichtliche Zulassung
- abZ: Z‑19.17‑2159
- Allg. Bauartgenehmigung
- aBG: Z‑19.53‑2442
- Freie Wahl des Bodenaufbaus
Produktinformationen
- Aus Kunststoff
- Geprüft gemäß DIN EN 1253‑1
- Mit herausnehmbarem Geruchsverschluss
- Mit integrierter Dichtung zur Abdichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
- Mit Aufsatzstück aus Kunststoff
- Mit Schlitzrost aus Edelstahl
- Belastungsklasse: K 3
- Schlitzweite: 8 mm
- Optionales Zubehör
- Brandschutz-Set
- Geruchsstopp
- Einbauset Fit-in
- Allgemeine bauaufsichtliche Zulassung
- AbZ: Z‑19.17‑2159 (für Ablaufkörper Stutzenneigung: 90°)
Brandschutz
Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß abG Z‑19.53.2442 bei Verwendung eines Brandschutz-Sets, bei 90°
Infobox
Hinweis: Aufsatzstücke mit Schlitzweite ≤ 8 mm sind für den Barfußbereich geeignet.
Verlängerung
Passend für
- Alle Bodenabläufe Easyflow
- Aufsatzstücke
- Stutzendurchmesser: 125 mm
Beschreibung
- Aus Kunststoff
- Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
- Mit Lippendichtung
- Für den vertieften Einbau von Bodenabläufen
- Höhenausgleich ca. 160 mm
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 23,85 €
- Rabattgruppe: 2
Dünnbettflansch
Passend für
- Alle Aufsatzstücke Easyflow
- 2500.77.11, 2700.77.11, 2700.77.12
- 5141.22.00, 5141.23.00, 5141.24.00, 5141.25.00, 5141.38.00, 5141.43.00, 5141.46.00
- Aufsatzstücke mit Stutzendurchmesser: 125 mm
Beschreibung
- Flansch aus Kunststoff mit angespritztem Vlies
- Geeignet für die Aufnahme von bauseits eingebrachten Flüssigabdichtungen im Verbundverfahren
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 62,86 €
- Rabattgruppe: 2
Pressdichtungsflansch
Passend für
- Alle Bodenabläufe Easyflow
Beschreibung
- Flansch aus Kunststoff
- Losflansch aus Edelstahl
- Geeignet für die Aufnahme von bauseits eingebrachten Abdichtfolien für Dichtungsbahnen aus Kunststoffen, Elastomeren oder Bitumen
- Gewicht: 0,6 kg
- Nettopreis 01.01.2025 in €: 80,35 €
- Rabattgruppe: 2
Geruchsstopp
Passend für
- Bodenabläufe Easyflow
- Standard
- DN 50
Beschreibung
- Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
- Gewicht: 0,1 kg
- Nettopreis 01.01.2025 in €: 20,46 €
- Rabattgruppe: 2
Geruchsstopp
Passend für
- Bodenabläufe Easyflow
- Flatline
- DN 50
Beschreibung
- Verhindert unangenehme Gerüche aus der Kanalisation unabhängig von der Sperrwasserhöhe
- Gewicht: 0,1 kg
- Nettopreis 01.01.2025 in €: 20,46 €
- Rabattgruppe: 2
Brandschutz-Set
Passend für
- Bodenabläufe Easyflow
- DN 50
- Stutzenneigung: 90°
Beschreibung
- Feuer- und Rauchverschluss zur nachträglichen Brandschutzausrüstung von Ablaufkörpern Easyflow
- Abflussleistung des Ablaufkörpers verringert sich mit Verwendung um 0,5 l/s
- Sperrwasserhöhe 50 mm
- Bestehend aus
- Geruchsverschluss mit Hitzeschild
- Brandschutz-Kartusche
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z‑19.53‑2442
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 119,78 €
- Rabattgruppe: 2
Einbauset Fit-in
Passend für
- Bodenabläufe Easyflow
- Stutzenneigung: 90°
- DN 50
Beschreibung
- Nicht brennbar
- Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: ∅ 225 mm
- Abmessungen Fit-in
- ∅ 215 mm
- Höhe: 139 mm
- Bauaufsichtliche Zulassung
- AbZ. Z‑19.17‑2159
- abG: Z‑19.53‑2442
- Gewicht: 3,1 kg
- Nettopreis 01.01.2025 in €: 146,28 €
- Rabattgruppe: 2
Rahmen zur Höhenverstellung
Passend für
- Aufsatzstück
- 2500.77.11
- Bodenabläufe Easyflow – Komplettabläufe
- 2505.05.77
- 2505.00.77
- Ablaufkörper
- 620392
- 620393
- 620394
Beschreibung
- Aus Kunststoff
- Zur Erhöhung des Fließenrandes von 7 auf 14 mm
- Gewicht: 0,1 kg
- Nettopreis 01.01.2025 in €: 28,94 €
- Rabattgruppe: 6
