ACO Haustechnik

Einzelabläufe MG

Produktvorteile

  • Minimale Einbauhöhe
  • Flansch zur Anbindung der Verbundabdichtung
  • Freier Zugang zur Rohrleitung zur optimalen Reinigung

Produktinformationen

Ablaufkörper ACO Badablauf MG:

  • Material: Kunststoff
  • Abflusswert geprüft gemäß DIN EN 1253‑1:
    • 0,4 l/s mit 10 mm Aufstau
    • 0,5 l/s mit 20 mm Aufstau
  • Geruchverschluss: einteilig mit herausnehmbarem Tauchrohr
  • Flansch: 50 mm
  • Geeignet für Fliesenstärke ab 6 mm

Aufsatzstücke ACO Badablauf MG:

  • 100 x 100 mm mit Schlitzrost
  • 150 x 150 mm mit Schlitzrost
  • Aufsatzrahmen zu Designrosten

Ausführung: Ablaufkörper

BeschreibungArtikel-Nr.Merken
  • Stutzendurchmesser DN 50
  • Sperrwasserhöhe 50 mm
  • Geprüft gemäß DIN EN 1253‑1
2259.50.00
  • Stutzendurchmesser DN 40
  • Sperrwasserhöhe 25 mm
  • Einbauhöhe 52 mm
2245.25.00
  • Stutzendurchmesser DN 40/DN 50
  • Sperrwasserhöhe 30 mm
  • Einbauhöhe 76 mm
2245.30.00
  • Stutzendurchmesser DN 40/DN 50
  • Sperrwasserhöhe 50 mm
  • Einbauhöhe 96 mm
  • Geprüft gemäß DIN EN 1253‑1
2245.50.00

Ausführung: Aufsatzstück

BeschreibungArtikel-Nr.Merken
  • ACO ShowerFloor Aufsatzstück 100x100 mm
  • Zierrahmen und Schlitzrost aus Edelstahl
  • Inkl. Höhenverstellung + 7 mm
9010.68.06
  • ACO ShowerFloor Aufsatzstück 150x150 mm
  • Zierrahmen und Schlitzrost aus Edelstahl
  • Inkl. Höhenverstellung + 6 mm
9010.68.07

Ausführung: Aufsatzrahmen zu Designrosten

BeschreibungPassend fürArtikel-Nr.Merken
  • Aufsatzrahmen, quadratisch
  • Aus Kunststoff
  • Rahmen aus Edelstahl, Höhe 26 mm
  • 149 x 149 mm
  • Wählbare Oberflächen
    • Innenmaß: 121 x 121 mm
    • Mit Edelstahlrahmen
    • Auflagefläche aus Kunststoff
620477
  • Aufsatzrahmen zu Designrosten, rund
  • Aus Kunststoff
  • Rahmen aus Edelstahl
  • ∅ 136 mm
  • Design-Roste
    • Rostdurchmesser: 126 mm
    • Lose eingelegt
620476
  • Aufsatzrahmen zu Designrosten, quadratisch
  • Aus Kunststoff
  • Rahmen aus Edelstahl
  • 149 x 149 mm
  • Design-Roste
  • Rostmaß: 140 x 140 mm
  • Lose eingelegt
620498
BeschreibungArtikel-Nr.
  • Stutzendurchmesser DN 50
  • Sperrwasserhöhe 50 mm
  • Geprüft gemäß DIN EN 1253‑1
2259.50.00
  • Stutzendurchmesser DN 40
  • Sperrwasserhöhe 25 mm
  • Einbauhöhe 52 mm
2245.25.00
  • Stutzendurchmesser DN 40/DN 50
  • Sperrwasserhöhe 30 mm
  • Einbauhöhe 76 mm
2245.30.00
  • Stutzendurchmesser DN 40/DN 50
  • Sperrwasserhöhe 50 mm
  • Einbauhöhe 96 mm
  • Geprüft gemäß DIN EN 1253‑1
2245.50.00
  • ACO ShowerFloor Aufsatzstück 100x100 mm
  • Zierrahmen und Schlitzrost aus Edelstahl
  • Inkl. Höhenverstellung + 7 mm
9010.68.06
  • ACO ShowerFloor Aufsatzstück 150x150 mm
  • Zierrahmen und Schlitzrost aus Edelstahl
  • Inkl. Höhenverstellung + 6 mm
9010.68.07
  • Aufsatzrahmen, quadratisch
  • Aus Kunststoff
  • Rahmen aus Edelstahl, Höhe 26 mm
  • 149 x 149 mm
620477
  • Aufsatzrahmen zu Designrosten, rund
  • Aus Kunststoff
  • Rahmen aus Edelstahl
  • ∅ 136 mm
620476
  • Aufsatzrahmen zu Designrosten, quadratisch
  • Aus Kunststoff
  • Rahmen aus Edelstahl
  • 149 x 149 mm
620498

Höhenverstellring

Passend für
  • Aufsatzstücke aus Kunststoff
    • 5141.29.00 – 5141.32.00
    • 5141.42.00
    • 5141.48.00
    • 620475 – 620477
    • 9579.60.91
    • 9579.61.91
    • 5141.91.22
    • 5141.91.33
Beschreibung
  • Aus Kunststoff
  • Zur Höhenverstellung
    • Beim ersten Ring: 11 mm
    • Pro weiteren Ring um je: 6 mm
  • Gewicht: 0,1 kg

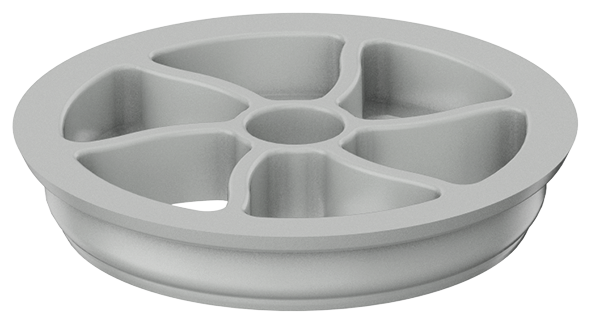

Herausnehmbarer Schmutzfang

Passend für
  • Ablaufkörper
    • ACO Badablauf MG
    • ACO ShowerDrain M+
    • ACO ShowerDrain B
Beschreibung
  • Zur Vorbeugung von Rohrverstopfung durch Haare
  • Aus Kunststoff, Werkstoff PP
  • Einfache Entnahme und Reinigung
  • Zur Nachrüstung geeignet
  • Gewicht: 0,1 kg
