ACO Haustechnik

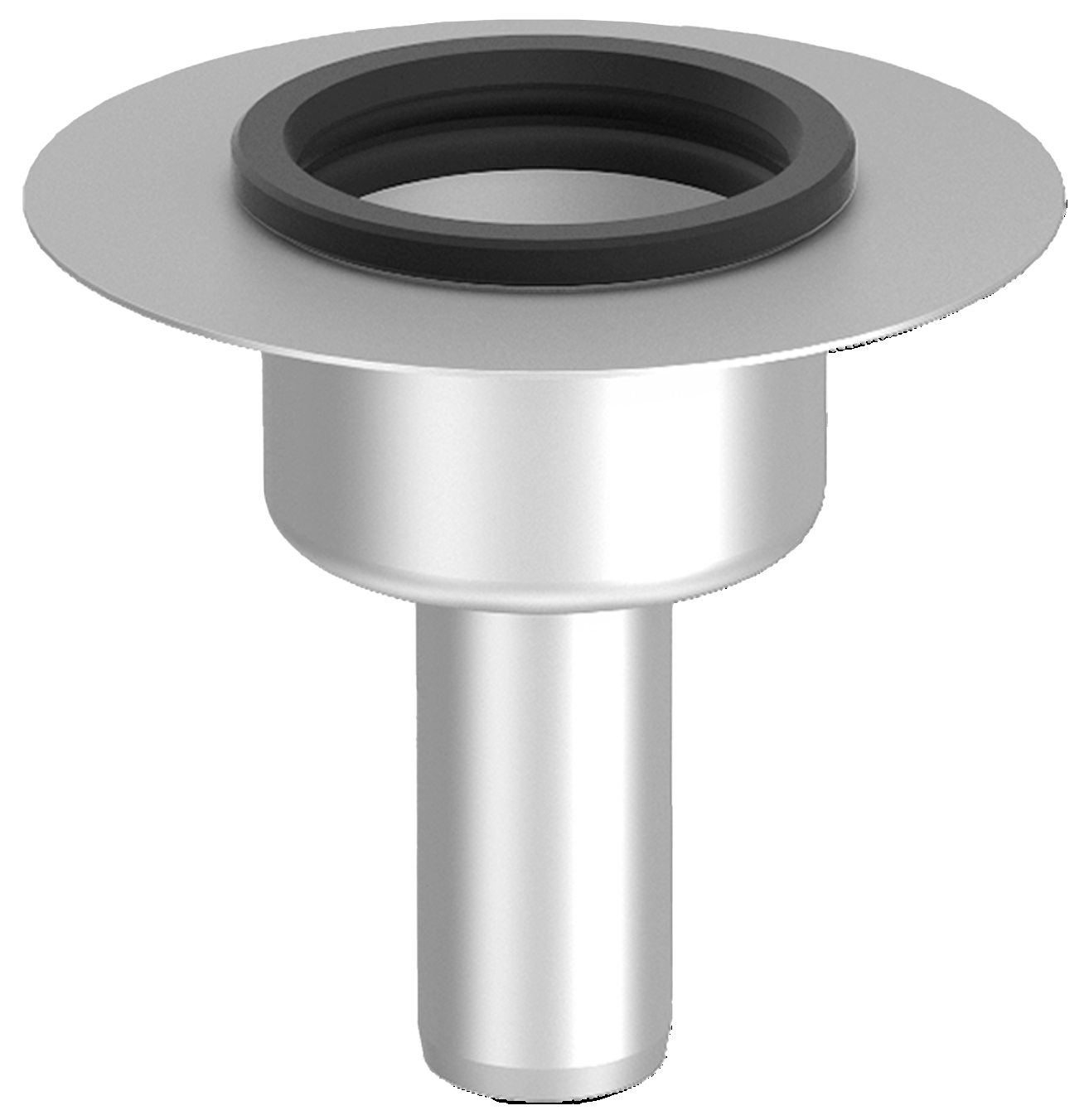

Ablaufkörper zu ACO Brandschutz-Duschrinne ShowerDrain E+

Produktvorteile

  • Feuerwiderstandsklasse
    • R 30 – R 120 ohne Fit-in
    • R 30 – R 120 mit Fit-in
  • Allgemeine bauaufsichtliche Zulassung AbZ: Z‑19.17‑2181
  • Montage: einbaufertig

Produktinformationen

  • Senkrechte Ausführung
  • Mit oder ohne Fit-in

Brandschutz

Feuerwiderstandklasse R 30 – R 120 ohne Fit-in und R 30 – R 120 bei Verwendung des Fit-ins geprüft gemäß AbZ: Z‑19.17‑2181.
BeschreibungArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
  • Glockengeruchverschluss
  • DN 50
  • Sperrwasserhöhe: 50 mm
9010.77.48336,02 €6
  • Mit Fit-in
  • Glockengeruchverschluss
  • DN 50
  • Sperrwasserhöhe: 50 mm
9010.77.49519,40 €6
BeschreibungArtikel-Nr.
  • Glockengeruchverschluss
  • DN 50
  • Sperrwasserhöhe: 50 mm
9010.77.48
  • Mit Fit-in
  • Glockengeruchverschluss
  • DN 50
  • Sperrwasserhöhe: 50 mm
9010.77.49

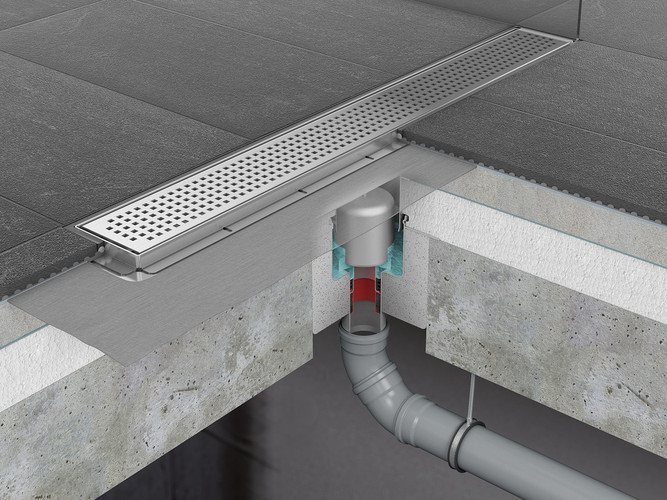

Brandschutz für die Badentwässerung

Versorgungskabel, wie auch Ver- und Entsorgungsleitungen, in gewerblichen und privaten Gebäuden sind unumgänglich. Bricht in einem Gebäude Feuer aus, breitet es sich in der Regel entlang der Haustechnik aus. Ohne geeignete Maßnahmen können Feuer und Rauch auf das nächste Geschoss übergehen

und zur Gefahr für Leib und Leben werden. Vorbeugender Brandschutz ist deshalb laut Landesbauordnung in öffentlichen Gebäuden unerlässlich. ACO Haustechnik bietet vielfältige Brandschutzlösungen, die Ansprüchen der modernen Badgestaltung gerecht werden.

Wie sind die erforderlichen Deckenöffnungen und Durchbrüche zu gestalten, damit neben den Brandschutztechnischen auch die Anforderungen bezüglich Zeit- und Kostendruck erfüllt werden können? Werden die erforderlichen brandschutztechnischen Anforderungen bauseits nicht ordnungsgemäß umgesetzt, ist die Gefahr für Leib und Leben nicht gebannt. Im Bereich der Gebäudesanierung und -modernisierung bietet die Kernbohrung eine hervorragende Alternative zu zeitaufwendigen Stemmarbeiten. Kernbohrungen haben eine hohe Maßgenauigkeit, ermöglichen die Beibehaltung des Gebäudebetriebs während der Arbeit und erfolgen erschütterungsfrei, geräuscharm sowie nahezu staubfrei. Das ACO Fit-in Einbauset wurde für das mörtellose Verschließen der verbliebenen Hohlräume - nach Einsetzen des Bodenablaufs - in die Kernbohrung konzipiert. Es erleichtert die Arbeit, da Zeit für den sonst notwendigen Schalungsbau sowie Zeit für Mörtelzubereitung, Mörteltrocknung oder Reinigungsarbeiten der Werkzeuge eingespart wird.

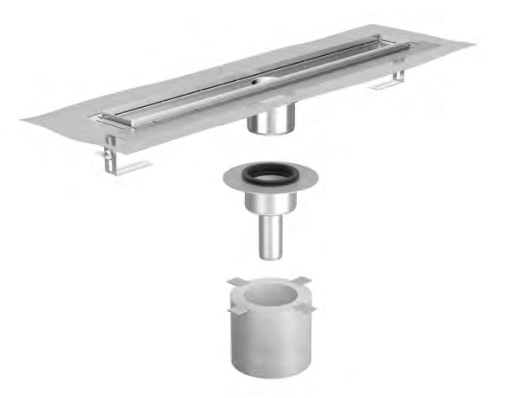

ACO Fit-in

Der Fachhandwerker kann in der Regel Kernbohrungen bis 160 mm mittels Handkernbohrgeräten selbst erstellen. Auf diesen Durchmesser ist das gesamte ACO Bodenablaufprogramm Passavant in Verbindung mit dem Fit-in abgestimmt. Das Einbauset ACO Fit-in kann ab einer Deckendichte von 100 mm eingesetzt werden.

Verlässliche Abdichtung und optionale Sekundärentwässerung

Für eine verlässliche Abdichtung im Verbund sorgt die werkseitig angebrachte Dichtmanschette. Dadurch erfüllen die Duschrinnen die Anforderungen der höchsten Wassereinwirkungsklasse W3-I, gemäß der neuen Norm Abdichtung von Innenräumen (DIN 18534-3). Auf Grund des dehnfähigen Materials ist eine hohe Sicherheit bei der Rissüberbrückung zwischen der Duschrinne und dem sich setzenden Estrich gewährleistet. Die integrierte optionale Sekundärentwässerung erlaubt auch bei Natursteinbelägen die rasche Abtrocknung durch Sickeröffnungen. Bei Bedarf können diese bei der Abdichtung geschlossen werden.

Vereinfachte Installation

Der Stutzen ist seitlich angeordnet und gewährleistet so eine ausreichende Estrichüberdeckung der Rohrleitung. Zudem sind Sonderlösungen und eine senkrechte Ausführung erhältlich. Die ACO ShowerDrain E+ wird komplett vormontiert geliefert. Ein umständlicher Zusammenbau entfällt somit. Der Ablaufkörper aus Edelstahl ist werkseitig mit dem Rinnenkörper garantiert dicht verschweißt.

Elektropolierte, schmutzabweisende Oberfläche

Abgerundet werden die Einbauvorteile durch eine hochwertige und zeitlose Ästhetik der elektropolierten Oberfläche. Der integrierte Fliesenrahmen unterstützt die Anarbeitung des Fliesenbelages und sorgt für einen gleichmäßigen Fliesenabschluss. Runde Formen und ebene Flächen sorgen sowohl für ein harmonisches Design als auch für eine leichte Reinigung. Zudem ist die Oberfläche besonders beständig gegenüber Reinigungsmitteln. Der Geruchverschluss ermöglicht einen freien Rohrzugang und somit eine einfache Reinigung.

Einfache Höhenanpassung

Die Rinne passen Sie mit Hilfe zweier Stellschrauben ganz einfach an das jeweilige Bodenniveau an.
