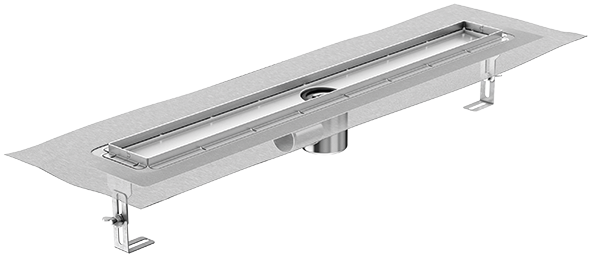

Rinnenkörper ACO ShowerDrain E+, Einbauhöhe Oberkante Estrich: 92 – 140 mm (DIN EN 1253‑1)

Produktvorteile

  • Optional verschließbare Diffusionsöffnungen
  • Werkseitig angebrachte Dichtmanschette
  • Erfüllt höchste Wassereinwirkungsklasse W3-I gemäß DIN 18534
  • Erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)
  • Absolute Dichtigkeit durch werkseitig angeschweißten Topf
  • Freier Zugang zur Rohrleitung für optimale Reinigung
  • Rinne und Edelstahlroste mit glattflächiger, elektropolierter Oberfläche zur einfachen Reinigung

Produktinformationen

  • Entwässerungsrinne DN 50 aus Edelstahl, Oberfläche elektropoliert
  • Stutzenneigung: 1,5°
  • Produktklasse A (DIN EN 1253‑1)
  • Belastungsklasse: K3 (DIN EN 1253‑1)
  • Montage: einbaufertig
  • Inkl. Schallschutzzubehör
  • Einbauhöhen
    • Bis Oberkante Estrich: 92 – 140 mm
    • Gesamt: 105 – 153 mm
  • Höhenverstellbarkeit 48 mm mittels Höhenverstellfüße
  • Sichtbare Breite: 84 mm, Rostbreite 80 mm
  • Fliesenrahmen
    • Höhe 12 mm
    • Mit integrierten Diffussionsöffnungen für Natursteinbeläge
  • Abflussleistung mit Sperrwasserhöhe 50 mm (DIN EN 1253‑1)
    • 0,4 l/s mit 10 mm Aufstau
    • 0,6 l/s mit 20 mm Aufstau
  • Geruchverschluss: 2-teilig, herausnehmbar
  • Sperrwasserhöhe: 50 mm
  • Flanschausführung: fest angeformt, werkseitig angebrachte Dichtmanschette, mit 70 mm Überlappung

Infobox

Hinweis: Sonderlängen auf Anfrage.

Ohne Aufkantung

AbmessungenArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
L1L2B
[mm][mm][mm]
Bild6007001879010.77.30585,12 €6
7008001879010.77.00605,26 €6
8009001879010.77.01613,74 €6
90010001879010.77.02639,18 €6
100011001879010.77.03662,50 €6
120013001879010.77.04703,84 €6

Aufkantung hinten

AbmessungenArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
L1L2B
[mm][mm][mm]
Bild6007001559010.77.31711,26 €6
7008001559010.77.05735,64 €6
8009001559010.77.06748,36 €6
90010001559010.77.07781,22 €6
100011001559010.77.08822,56 €6
120013001559010.77.09879,80 €6
AbmessungenArtikel-Nr.
L1L2B
Bild600 mm700 mm187 mm9010.77.30
Bild700 mm800 mm187 mm9010.77.00
Bild800 mm900 mm187 mm9010.77.01
Bild900 mm1000 mm187 mm9010.77.02
Bild1000 mm1100 mm187 mm9010.77.03
Bild1200 mm1300 mm187 mm9010.77.04
Bild600 mm700 mm155 mm9010.77.31
Bild700 mm800 mm155 mm9010.77.05
Bild800 mm900 mm155 mm9010.77.06
Bild900 mm1000 mm155 mm9010.77.07
Bild1000 mm1100 mm155 mm9010.77.08
Bild1200 mm1300 mm155 mm9010.77.09

Haarsieb

Passend für
  • ACO ShowerDrain E+; C
Beschreibung
  • Zur Vorbeugung von Rohrverstopfung z.B. durch Haare
  • Aus Kunststoff, Werkstoff PP
  • Einfache Entnahme und Reinigung
  • Zur Nachrüstung geeignet
  • Reduziert die Abflussleistung um 0,2 l/s
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 13,57 €
  • Rabattgruppe: 6

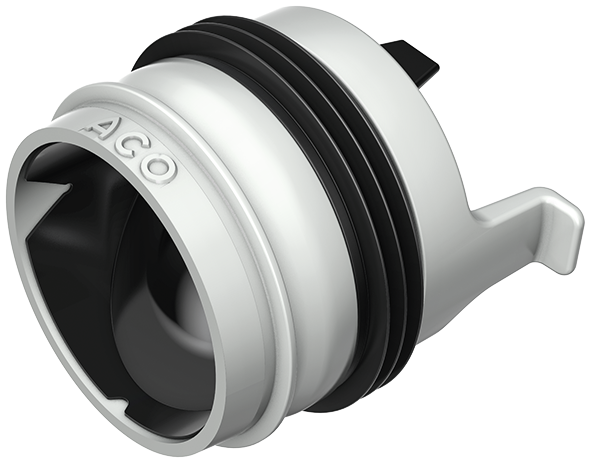

ACO EasyStop

Passend für
  • ACO ShowerDrain E+; C
Beschreibung
  • Verhindert das Austrocknen der Wasservorlage im Geruchverschluss
  • Reduziert die Abflussleistung um 0,25 l/s
  • Material: Kunststoff mit Membraneinsatz und Lippendichtung
  • DN 50
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,95 €
  • Rabattgruppe: 6

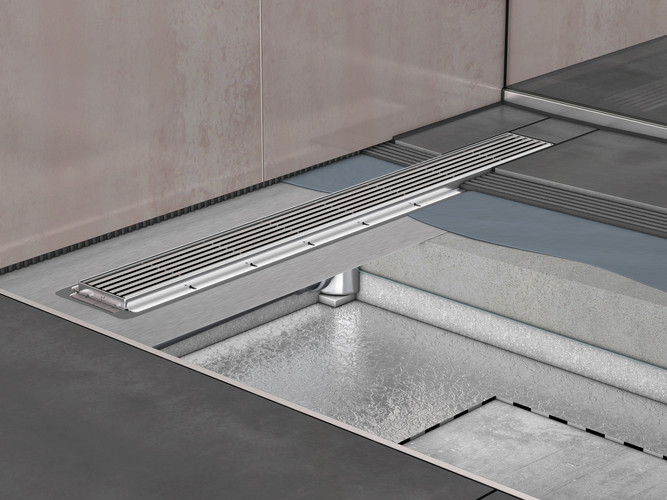

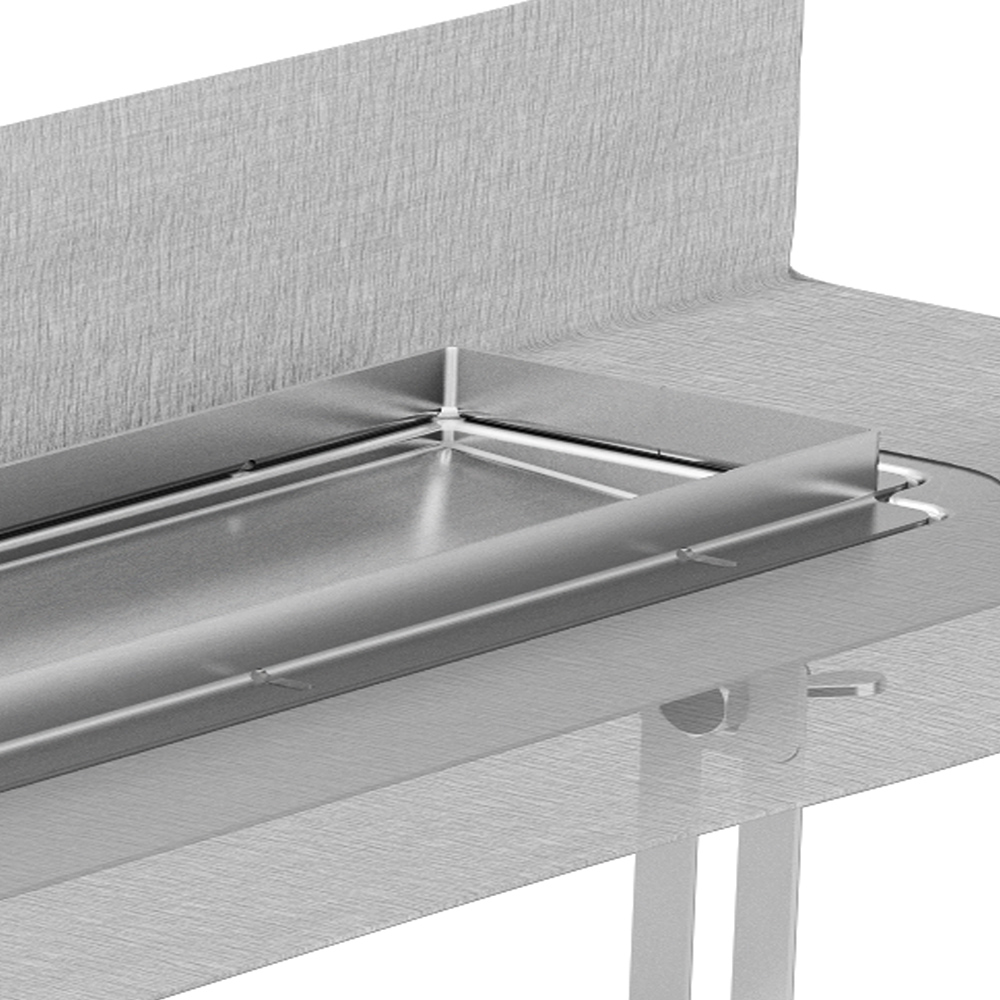

Verlässliche Abdichtung und optionale Sekundärentwässerung

Für eine verlässliche Abdichtung im Verbund sorgt die werkseitig angebrachte Dichtmanschette. Dadurch erfüllen die Duschrinnen die Anforderungen der höchsten Wassereinwirkungsklasse W3-I, gemäß der neuen Norm Abdichtung von Innenräumen (DIN 18534-3). Auf Grund des dehnfähigen Materials ist eine hohe Sicherheit bei der Rissüberbrückung zwischen der Duschrinne und dem sich setzenden Estrich gewährleistet. Die integrierte optionale Sekundärentwässerung erlaubt auch bei Natursteinbelägen die rasche Abtrocknung durch Sickeröffnungen. Bei Bedarf können diese bei der Abdichtung geschlossen werden.

Vereinfachte Installation

Der Stutzen ist seitlich angeordnet und gewährleistet so eine ausreichende Estrichüberdeckung der Rohrleitung. Zudem sind Sonderlösungen und eine senkrechte Ausführung erhältlich. Die ACO ShowerDrain E+ wird komplett vormontiert geliefert. Ein umständlicher Zusammenbau entfällt somit. Der Ablaufkörper aus Edelstahl ist werkseitig mit dem Rinnenkörper garantiert dicht verschweißt.

Elektropolierte, schmutzabweisende Oberfläche

Abgerundet werden die Einbauvorteile durch eine hochwertige und zeitlose Ästhetik der elektropolierten Oberfläche. Der integrierte Fliesenrahmen unterstützt die Anarbeitung des Fliesenbelages und sorgt für einen gleichmäßigen Fliesenabschluss. Runde Formen und ebene Flächen sorgen sowohl für ein harmonisches Design als auch für eine leichte Reinigung. Zudem ist die Oberfläche besonders beständig gegenüber Reinigungsmitteln. Der Geruchverschluss ermöglicht einen freien Rohrzugang und somit eine einfache Reinigung.

Einfache Höhenanpassung

Die Rinne passen Sie mit Hilfe zweier Stellschrauben ganz einfach an das jeweilige Bodenniveau an.
