ACO Haustechnik

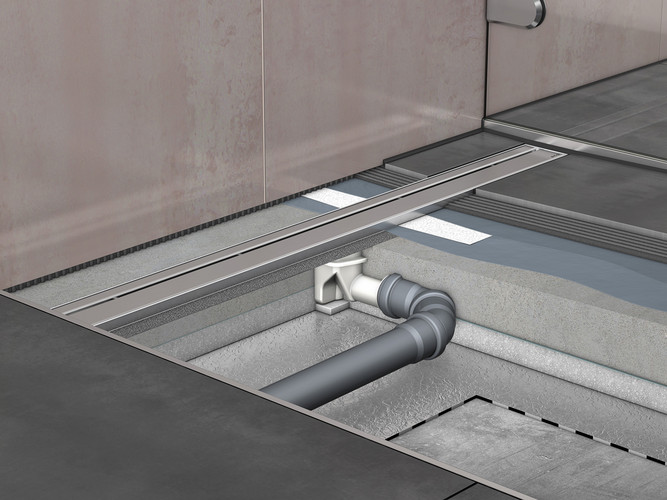

Rinnenkörper ACO ShowerDrain M+, Einbauhöhe Oberkante Estrich: 15 – 140 mm

Produktvorteile

  • Minimale Einbauhöhe: 54 mm bei Stuzenneigung: 1,5°
  • Optional verschließbare Diffusionsöffnungen
  • Werkseitig angebrachte Dichtmanschette
  • Erfüllt höchste Wassereinwirkungsklasse W3-I gemäß DIN 18534
  • Erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)
  • Elektropolierte, schmutzabweisende Oberflächen
  • Flexibel für jede Einbausituation
  • Passende Ablaufkörper um 360° drehbar

Produktinformationen

  • Aus Edelstahl
  • Geprüft gemäß DIN EN 1253‑1
  • Belastungsklasse: K3
  • Schallschutz: Schallschutzzubehör im Lieferumfang enthalten
  • Montage: Baukastensystem in Verbindung mit separaten Ablaufkörpern
  • Höhenverstellbarkeit: bis max. 74 mm, abhängig von der Auswahl des Ablaufkörpers
  • Sichtbare Breite: 84 mm
  • Fliesenrahmen
    • Höhe 12 mm
    • Mit integrierten Diffusionsöffnungen
  • Flanschausführung: fest angeformt, sowie werkseitig angebrachte Dichtmanschette, mit 70 mm Überlappung
  • Lieferumfang Rinnenkörper: Befestigungsmaterial, Höhenverstellung

Ohne Aufkantung

AbmessungenArtikel-Nr.Merken
L1L2B
[mm][mm][mm]
Bild6007001879010.87.06
7008001879010.87.00
8009001879010.87.01
90010001879010.87.02
100011001879010.87.03
120013001879010.87.04

Aufkantung hinten

AbmessungenArtikel-Nr.Merken
L1L2B
[mm][mm][mm]
Bild6007001559010.87.16
7008001559010.87.10
8009001559010.87.11
90010001559010.87.12
100011001559010.87.13
120013001559010.87.14
AbmessungenArtikel-Nr.
L1L2B
Bild600 mm700 mm187 mm9010.87.06
Bild700 mm800 mm187 mm9010.87.00
Bild800 mm900 mm187 mm9010.87.01
Bild900 mm1000 mm187 mm9010.87.02
Bild1000 mm1100 mm187 mm9010.87.03
Bild1200 mm1300 mm187 mm9010.87.04
Bild600 mm700 mm155 mm9010.87.16
Bild700 mm800 mm155 mm9010.87.10
Bild800 mm900 mm155 mm9010.87.11
Bild900 mm1000 mm155 mm9010.87.12
Bild1000 mm1100 mm155 mm9010.87.13
Bild1200 mm1300 mm155 mm9010.87.14

Minimale Einbauhöhe

Das Thema Einbauhöhen kommt immer wieder auf Sie zu, nicht nur bei der Sanierung. Mit der ACO ShowerDrain M+ haben Sie eine flexible Lösung zur Hand: So realisieren Sie Einbausituationen von 56 mm - 140 mm bis Oberkante Estrich. Zusätzlich wird Ihnen die Installation durch die Wahl zwischen vier Ablauftopfvarianten erleichtert. Die Höhe können Sie dadurch um bis zu 84 mm variieren.

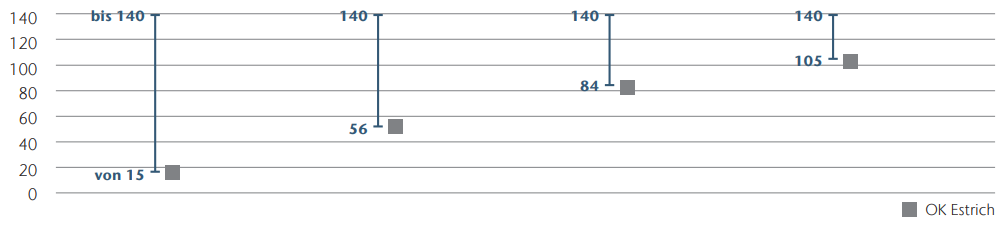

Einbauhöhen bis OK Estrich mit und ohne Wandaufkantung

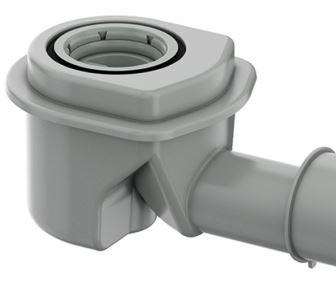

Fest eingespritzte Dichtung

Bei der Installation ist eine dauerhaft dichte Verbindung der Komponenten sehr wichtig: Alle Ablaufkörper der ACO ShowerDrain M+ sind mit einer fest eingespritzten Dichtung ausgestattet. Somit ist ausgeschlossen, dass die Dichtung aus Versehen verloren geht oder diese bei der Montage verrutscht.

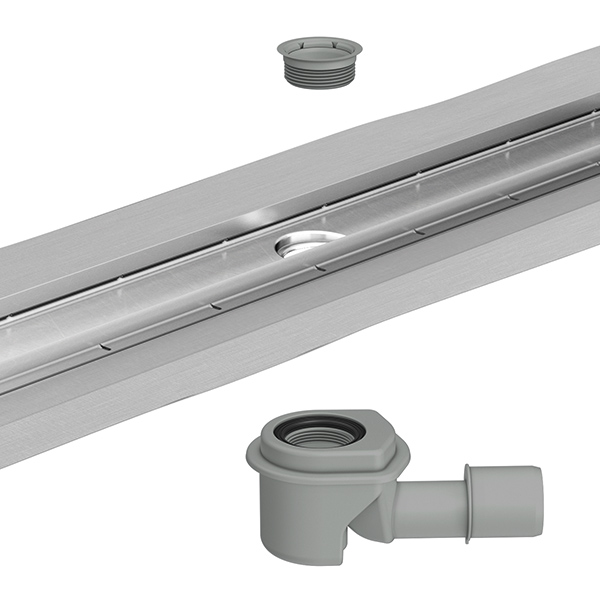

Flexibel ausrichtbare Ablaufkörper

Passend zur Einbausituation können Sie die ACO ShowerDrain M+ mit vier unterschiedlichen Ablaufkörpern kombinieren. Die Ablaufkörper der ACO ShowerDrain M+ können Sie je nach Verlauf der Entwässerungsleitung flexibel ausrichten. Zentral verschraubt ist der Ablaufkörper eine feste kraftschlüssige Verbindung, die nach ihrer Installation den Ablauf sicher in seiner Position hält.

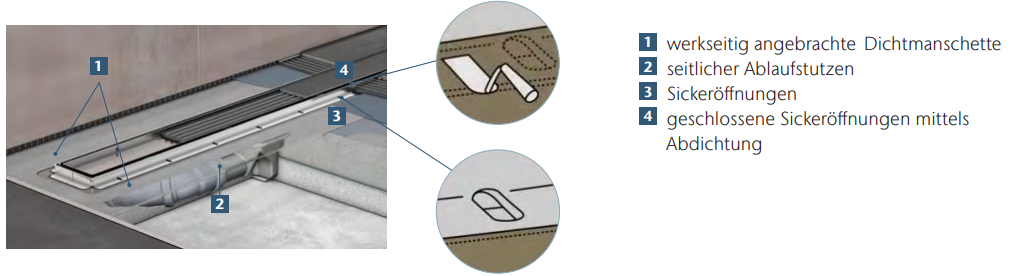

Optional verschließbare Sickeröffnung
