ACO Haustechnik

ACO ShowerDrain S+, Duschrinnenprofil

Produktvorteile

  • Einzigartiges minimalistisches Design
  • Bleibende hochwertige Optik durch elektropolierte Oberfläche
  • Einbau Duschrinnenprofil bei Fliesenhöhe < 10 mm ohne Kürzungsarbeiten
  • ACO Pad erleichtert die Ausrichtung des Duschprofils beim Einbau
  • Werkzeuglose Rostentnahme durch tip&flip-Funktion
  • Erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)
Preisliste
Kontakt

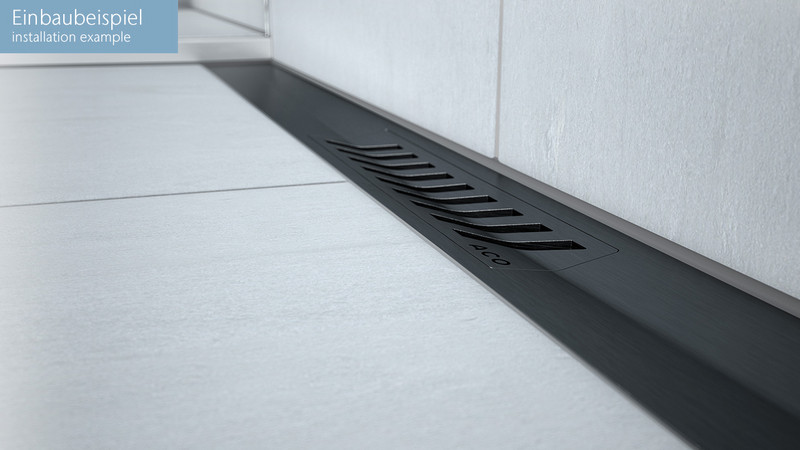

Einbauvorschlag

Produktinformationen

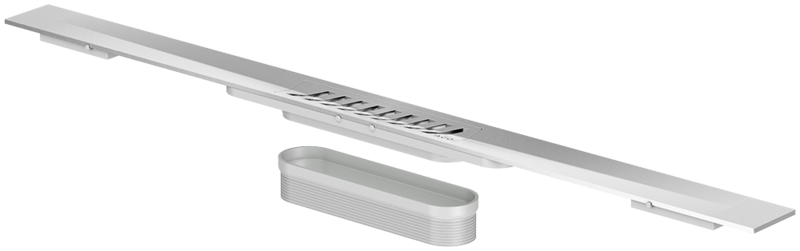

Duschrinnenprofil:

  • Werkstoffe:
    • Edelstahl, elektropoliert
    • Edelstahl, elektropoliert, PVD-beschichtet (Black)
  • Belastungsklasse: K3 (DIN EN 1253‑1)
  • Profilbreite: 55 mm
  • Duschprofil mit Längs- und Quergefälle
  • Profillänge bauseitig um 80 mm kürzbar
  • Lieferumfang Duschrinnenprofil: Profil mit Designrost, Haarsieb und Verlängerungsstück (für Fliesenhöhen ab 15 – 35 mm ab OKE)
  • Montage: Baukastensystem bestehend aus Duschrinnenprofil und Ablauf

Infobox

Hinweis: Ablaufkörper zum Duschrinnenprofil bitte separat bestellen!

Duschrinnenprofil Stripes

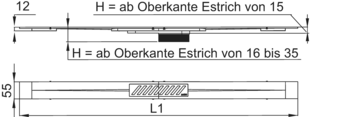

AbmessungenArtikel-Nr.Merken
L1BH
[mm][mm][mm]
Bild80055129010.51.01
90055129010.51.02
100055129010.51.03
120055129010.51.04

Duschrinnenprofil Stripes - Black

AbmessungenArtikel-Nr.Merken
L1BH
[mm][mm][mm]
80055129010.51.41
90055129010.51.42
100055129010.51.43
120055129010.51.44
AbmessungenArtikel-Nr.
L1BH
Bild800 mm55 mm12 mm9010.51.01
Bild900 mm55 mm12 mm9010.51.02
Bild1000 mm55 mm12 mm9010.51.03
Bild1200 mm55 mm12 mm9010.51.04
800 mm55 mm12 mm9010.51.41
900 mm55 mm12 mm9010.51.42
1000 mm55 mm12 mm9010.51.43
1200 mm55 mm12 mm9010.51.44

Ablaufkörper zu ACO Duschrinnenprofil ShowerDrain S+

ACO ShowerStep – Gefällekeil

ACO ShowerStep – Gefällekeil

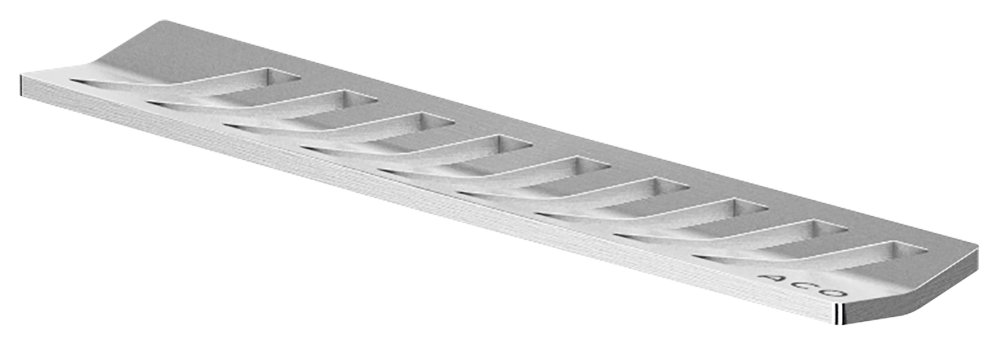

Ersatzrost: Design Stripe

Passend für
  • ACO ShowerDrain S+
    • Duschrinnenprofil
Beschreibung
  • ACO ShowerDrain S+ Ersatzrost
    • Stripes 190 x 40 mm
Artikel-Nr.
9010.51.30

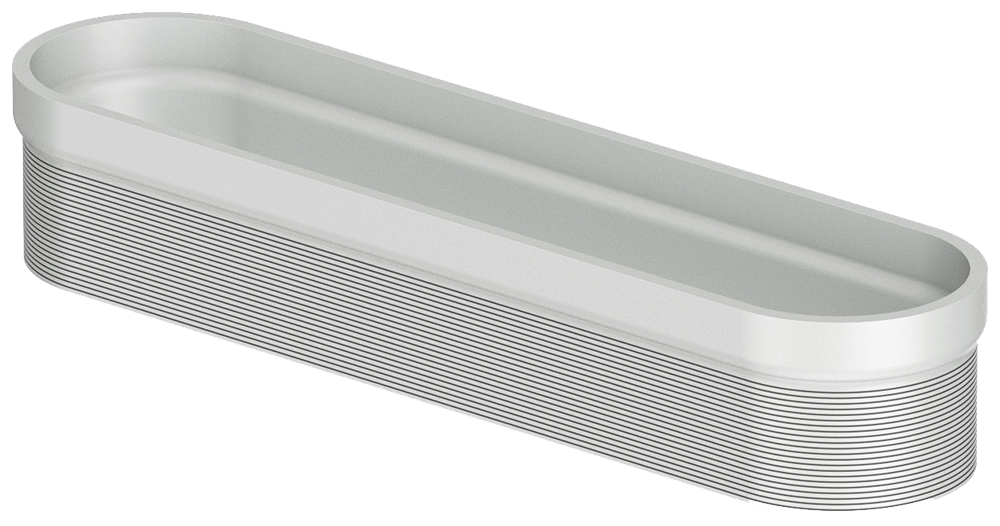

Haarsieb

Passend für
  • ACO ShowerDrain S+
    • Duschrinnenprofil
Beschreibung
  • ACO ShowerDrain S+ Haarsieb
  • Aus Kunststoff
  • Einfache Entnahme und Reinigung
Artikel-Nr.
9010.51.24

Verlängerung

Passend für
  • ACO ShowerDrain S+
    • Duschrinnenprofil
Beschreibung
  • ACO ShowerDrain S+ Verlängerung
    • Bis max. 35 mm Fliesenstärke
Artikel-Nr.
9010.51.29

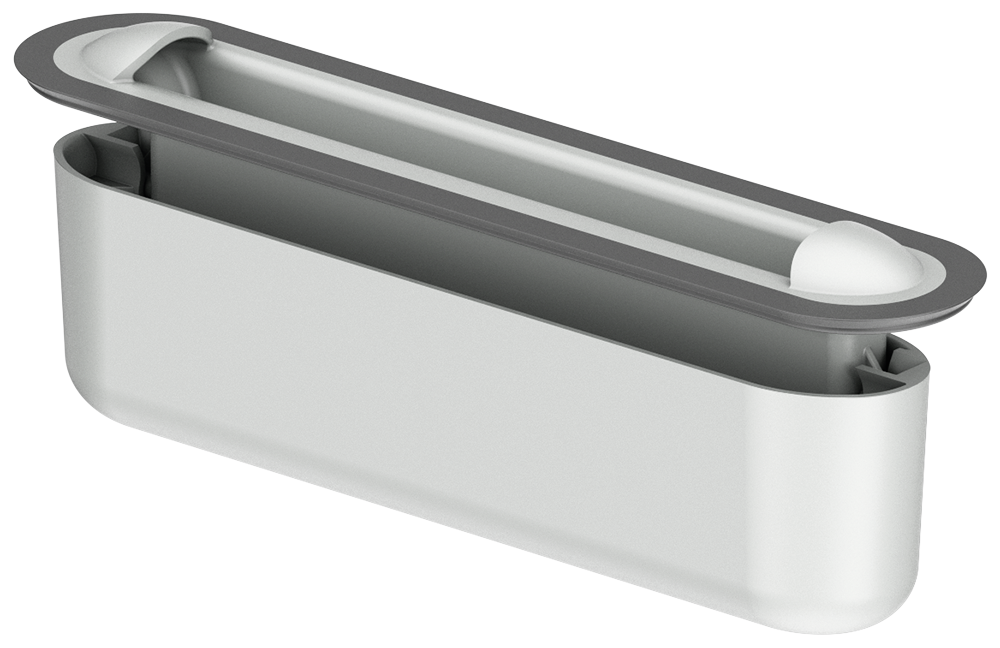

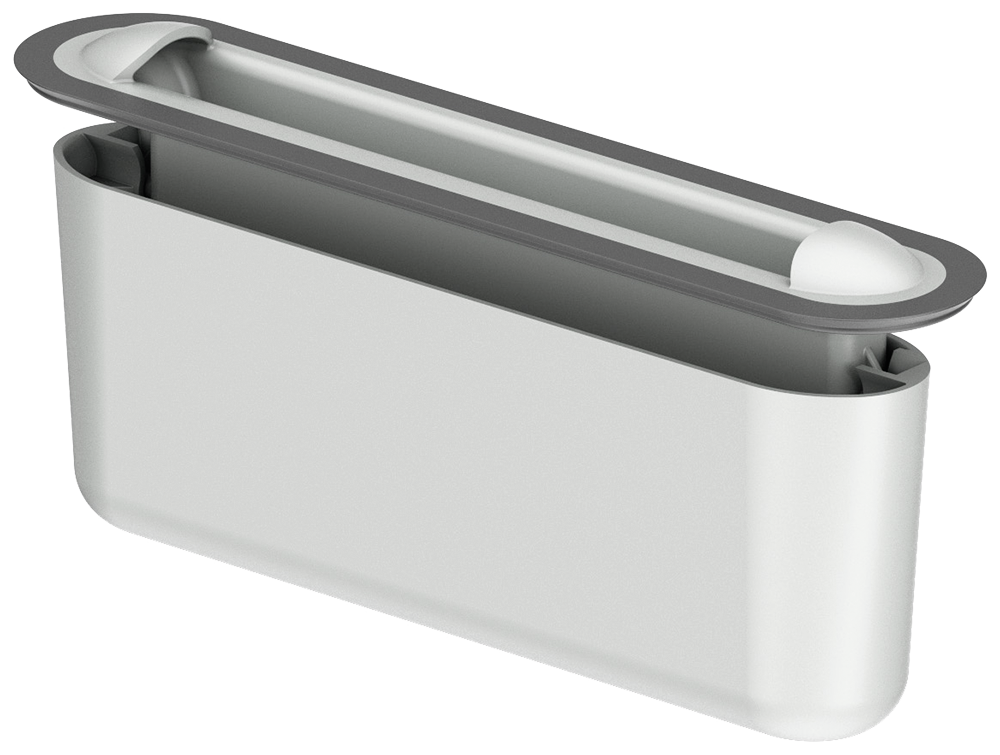

Geruchsverschluss

Passend für
  • ACO ShowerDrain S+
    • Ablaufkörper
Beschreibung
  • ACO ShowerDrain S+ Ersatzgeruchverschluss
    • Ersatzteil für original Geruchverschluss S+
    • Zweiteilig und herausnehmbar
    • Aus Kunststoff
  • 50 mm Sperrwasserhöhe
Artikel-Nr.
9010.51.27

Geruchsverschluss

Passend für
  • ACO ShowerDrain S+
    • Ablaufkörper
Beschreibung
  • ACO ShowerDrain S+ Ersatzgeruchverschluss
    • Ersatzteil für original Geruchverschluss S+
    • Zweiteilig und herausnehmbar
    • Aus Kunststoff
  • 30 mm Sperrwasserhöhe
Artikel-Nr.
9010.51.28

Überraschend einfach – ACO ShowerDrain S+
Innovatives Design mit perfektionierten Eigenschaften:


Die neue ShowerDrain S+ vereint Eleganz und Leistungsstärke in einer Rinne. Sie kombiniert die Gestaltungsmöglichkeiten einer herkömmlichen Duschrinne mit den Installationsvorteilen eines Bodenablaufs. Dabei passt sie zu allen gängigen Fliesenformaten und fügt sich perfekt in Bäder, insbesondere in denen ein nischenbündiges Design ohne seitliche Fliesenstücke gewünscht wird, ein.

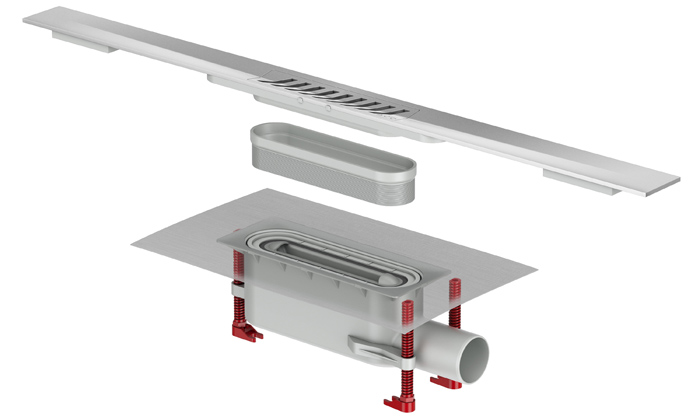

ACO ShowerDrain S SPlus Detailbild 1

Awards und Auszeichnungen

Gewinner Red Dot Award 2021
Gewinner Plus X Award
Besonderheiten des innovativen Duschrinnenprofils
  • einzigartiges, minimalistisches Design
  • bleibende hochwertige Optik durch elektropolierte Oberfläche
  • Einbau Duschrinnenprofil bei Fliesenhöhe < 10 mm ohne aufwändige Kürzungsarbeiten
  • ACO Pad für Ausrichtung des Duschprofils
  • werkzeuglose Rostentnahme durch ti&flip-Funktion
  • werkseitig angebrachte Dichtmanschette (W3-I nach DIN 18534)
  • erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)

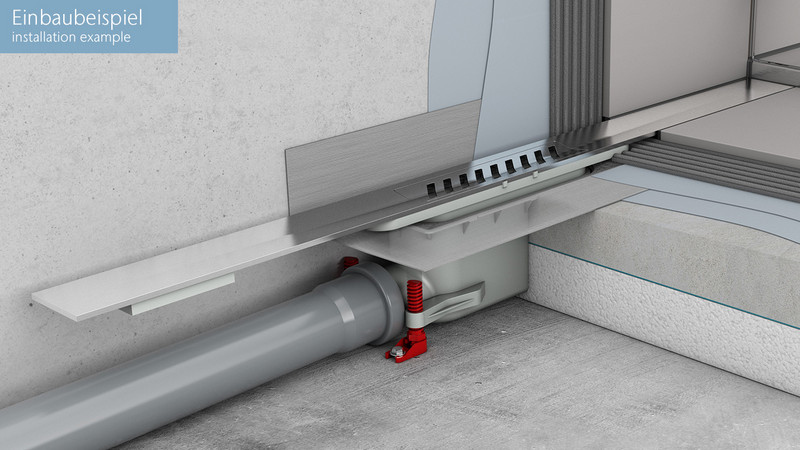

Einfacher Einbau

Für eine verlässliche Abdichtung im Verbund sorgt die werkseitig angebrachte Dichtmanschette (W3-I nach DIN 18534-3). Während der Bauphase ist diese durch einen vormontierten Bauzeitenschutz zuverlässig geschützt. Der Bauzeitenschutz verfügt über eine Abziehfläche für den Estrich. Bei Wandmontage kann die nicht benötigte Abziehkante werkzeuglos entfernt werden. Die Höhenverstellung erfolgt durch Kunststoffschrauben, die bei Bedarf ebenfalls werkzeuglos gekürzt werden können. Eine Feinjustierung kann durch die Stellschraube am Fuß, sowie von oben vorgenommen werden.

ShowerDrain S+, einfache Montage durch ACO Pad
ACO ShowerDrain S SPlus Detailbild 5

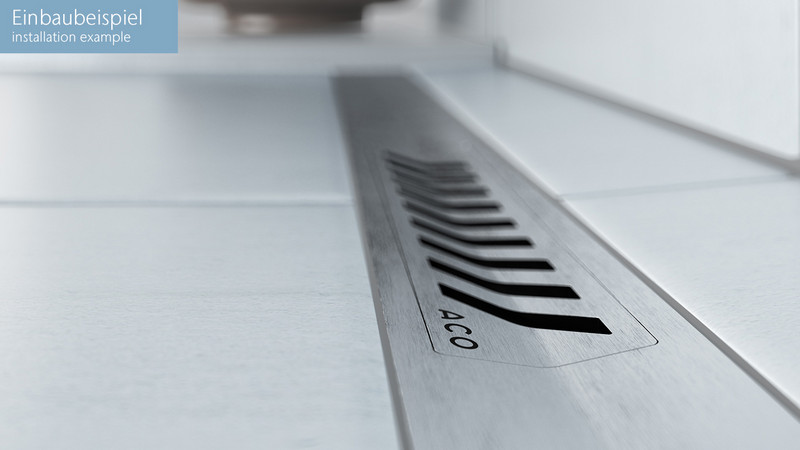

Funktionales Design

Das elegante Duschrinnenprofil besticht durch seine Qualität (4 mm Edelstahl, elektropoliert). Dezent setzt sich das Gefälle in Szene und stellt eine optimale und reinigungsfreundliche Entwässerung sicher. Bauseitig kann das Profil um 80 mm gekürzt werden, ohne dabei auf einen ebenen Profilübergang zu verzichten. Der Einbau und die Ausrichtung des Duschprofils wird durch ein Gefälleausgleichsstück – das ACO Pad – enorm erleichtert. Bei Bodenfliesen bis zu einer Höhe von 10 mm, wird das Duschprofil ohne zusätzliche Kürzungsarbeiten verwendet. Bei Bodenfliesen mit Höhen >10 mm kommt das Verlängerungsstück zum Einsatz.

Awards und Auszeichnungen

Gewinner Red Dot Award 2021
Gewinner Plus X Award

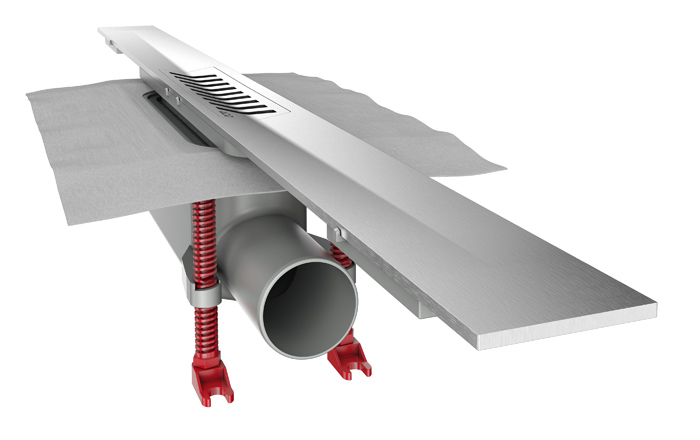

ACO ShowerDrain S SPlus Detailbild 8

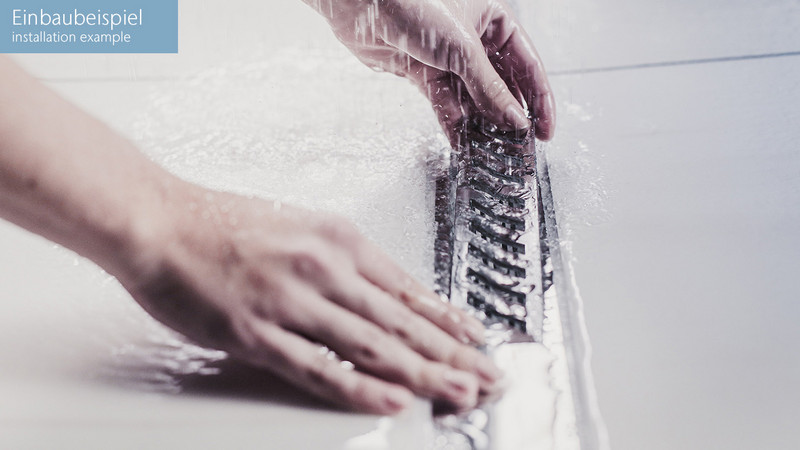

Einfache Reinigung

Mit der Funktion tip & flip lässt sich der Rost anheben und ohne zusätzliche Hilfsmittel entnehmen. Nach Entnahme des Haarsiebs kann der Geruchversschluss ganz einfach für Reinigungszwecke entnommen werden und man hat einen freien Zugang zur Rohrleitung. Der Geruchverschluss und der Ablaufkörper sind so konstruiert, dass durch großzügige Radien keine Ecken und Kanten für Schmutzablagerungen geboten werden, zudem bleibt im Ablauf kein stehendes Wasser zurück. Diese Eigenschaften in Kombination mit einem hohen Abflusswert sorgen für langanhaltende Zufriedenheit.

ShowerDrain S+, Tip und Flip
