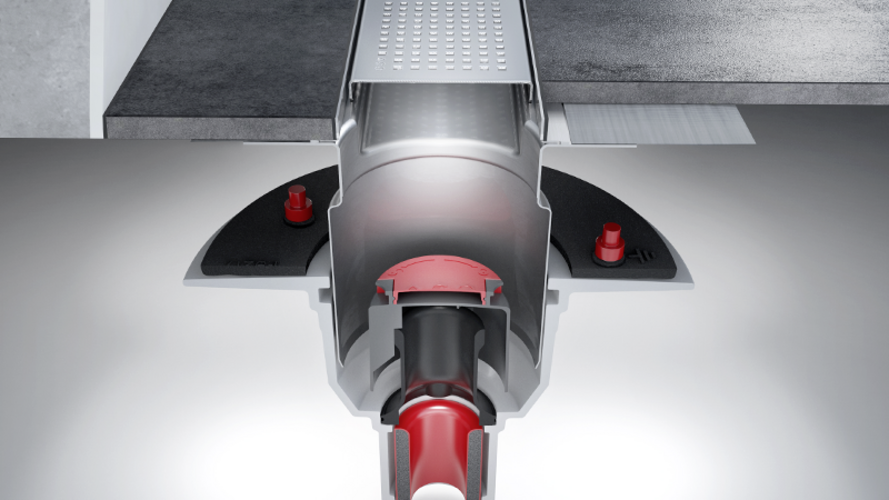

Ablaufkörper Passavant zur Reihenduschrinne ACO ShowerDrain Public 110


Produktvorteile

  • Baustoffklasse A1
  • Geprüfte und praxisgerechte Brandschutzlösungen (AbZ. Z‑19.17‑2144)
    • Bei Einbau Fit-in - Mindest-Deckendicke: 100 mm
  • abG: Z‑19.53‑2419
  • Schallschutzgeprüft gemäß DIN EN 4109/VDI 4100:2012
    • Schallpegel: LAFmax ≤ 22 dB(A)

Produktinformationen

  • Gusseisen, Werkstoff EN-GJL‑200
  • Geprüft gemäß DIN EN 1253‑1
  • Oberfläche:
    • Weiß epoxiert (Easy-to-clean Beschichtung)
  • Anschluss an alle handesüblichen Abdichtungssysteme
  • Rohranschluss SML gemäß: DIN EN 877
  • Kernbohrung: ∅ 160 mm

Brandschutz

Feuerwiderstandsklasse R 30 – R 90 bzw. R 120 geprüft gemäß AbZ: Z‑19.17‑2144 bei Verwendung eines Brandschutz-Sets.

Nennweite: DN 50

StutzenneigungFlanschausführungAussparung (LxB)AbflusswertGewichtArtikel-Nr.Merken
[mm][l/s][kg]
Bild90°Mit Halterand200 x 1701,03,75149.60.20
Bild90°Mit Klebeflansch360 x 1801,07,45150.60.20
Bild90°Mit Pressdichtungsflansch320 x 1801,08,35151.60.20
Bild1,5°Mit Halterand360 x 1701,04,75149.80.20
Bild1,5°Mit Klebeflansch360 x 1801,08,35150.80.20
Bild1,5°Mit Pressdichtungsflansch360 x 1801,08,95151.90.20

Nennweite: DN 70

StutzenneigungFlanschausführungAussparung (LxB)AbflusswertGewichtArtikel-Nr.Merken
[mm][l/s][kg]
Bild90°Mit Halterand200 x 1702,03,95169.60.20
Bild90°Mit Klebeflansch360 x 1802,07,75170.60.20
Bild90°Mit Pressdichtungsflansch320 x 1802,08,65171.60.20
Bild1,5°Mit Halterand360 x 1701,64,75169.70.20
Bild1,5°Mit Klebeflansch360 x 1801,68,35170.80.20
Bild1,5°Mit Pressdichtungsflansch360 x 1801,68,95171.90.20

Nennweite: DN 100

StutzenneigungFlanschausführungAussparung (LxB)AbflusswertGewichtArtikel-Nr.Merken
[mm][l/s][kg]
Bild90°Mit Halterand200 x 1702,04,55569.60.20
Bild90°Mit Klebeflansch360 x 1802,08,35570.60.20
Bild90°Mit Pressdichtungsflansch320 x 1802,09,25571.60.20
Bild1,5°Mit Halterand360 x 1701,65,25569.70.20
Bild1,5°Mit Klebeflansch360 x 1801,68,85570.80.20
Bild1,5°Mit Pressdichtungsflansch360 x 1801,69,45571.90.20
StutzenneigungNennweiteAussparung (LxB)AbflusswertGewichtArtikel-Nr.
Bild90°DN 50Mit Halterand200 x 170 mm1,0 l/sOhne seitlichen Zulauf3,7 kg5149.60.20
Bild90°DN 50Mit Klebeflansch360 x 180 mm1,0 l/sOhne seitlichen Zulauf7,4 kg5150.60.20
Bild90°DN 50Mit Pressdichtungsflansch320 x 180 mm1,0 l/sOhne seitlichen Zulauf8,3 kg5151.60.20
Bild1,5°DN 50Mit Halterand360 x 170 mm1,0 l/sOhne seitlichen Zulauf4,7 kg5149.80.20
Bild1,5°DN 50Mit Klebeflansch360 x 180 mm1,0 l/sOhne seitlichen Zulauf8,3 kg5150.80.20
Bild1,5°DN 50Mit Pressdichtungsflansch360 x 180 mm1,0 l/sOhne seitlichen Zulauf8,9 kg5151.90.20
Bild90°DN 70Mit Halterand200 x 170 mm2,0 l/sOhne seitlichen Zulauf3,9 kg5169.60.20
Bild90°DN 70Mit Klebeflansch360 x 180 mm2,0 l/sOhne seitlichen Zulauf7,7 kg5170.60.20
Bild90°DN 70Mit Pressdichtungsflansch320 x 180 mm2,0 l/sOhne seitlichen Zulauf8,6 kg5171.60.20
Bild1,5°DN 70Mit Halterand360 x 170 mm1,6 l/sOhne seitlichen Zulauf4,7 kg5169.70.20
Bild1,5°DN 70Mit Klebeflansch360 x 180 mm1,6 l/sOhne seitlichen Zulauf8,3 kg5170.80.20
Bild1,5°DN 70Mit Pressdichtungsflansch360 x 180 mm1,6 l/sOhne seitlichen Zulauf8,9 kg5171.90.20
Bild90°DN 100Mit Halterand200 x 170 mm2,0 l/sOhne seitlichen Zulauf4,5 kg5569.60.20
Bild90°DN 100Mit Klebeflansch360 x 180 mm2,0 l/sOhne seitlichen Zulauf8,3 kg5570.60.20
Bild90°DN 100Mit Pressdichtungsflansch320 x 180 mm2,0 l/sOhne seitlichen Zulauf9,2 kg5571.60.20
Bild1,5°DN 100Mit Halterand360 x 170 mm1,6 l/sOhne seitlichen Zulauf5,2 kg5569.70.20
Bild1,5°DN 100Mit Klebeflansch360 x 180 mm1,6 l/sOhne seitlichen Zulauf8,8 kg5570.80.20
Bild1,5°DN 100Mit Pressdichtungsflansch360 x 180 mm1,6 l/sMit seitlichem Zulauf9,4 kg5571.90.20

Geruchsverschluss

Passend für
  • Alle Ablaufkörper Passavant
    • DN 50 – DN 100
Beschreibung
  • Bestehend aus:
    • Glocke und Staurohr
  • Gewicht: 0,2 kg

Geruch- und Rauchstopp

Passend für
  • Geruchsverschluss
  • Brandschutz-Sets
Beschreibung
  • Aus Gummi
  • Nur in Verbindung mit Geruchverschluss oder Brandschutz-Set
  • Bei ACO Bodenablauf Passavant: Durchflussreduzierung auf 0,3 l/s
  • Gewicht: 0,1 kg

Brandschutz-Set

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz Ausrüstung von Ablaufkörpern
  • Bestehend aus
    • Geruchverschluss mit Hitzeschild
    • Brandschutz Kartusche
  • Bauaufsichtliche Zulassung: AbZ. Z‑19.17‑2144
  • Gewicht: 0,4 kg

Brandschutz-Set

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz Ausrüstung von Ablaufkörpern
  • Bestehend aus
    • Geruchverschluss mit Hitzeschild
    • Brandschutz Kartusche
  • Bauaufsichtliche Zulassung: AbZ. Z‑19.17‑2144
  • Gewicht: 0,4 kg

Brandschutz-Set

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 100
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz Ausrüstung von Ablaufkörpern
  • Bestehend aus
    • Geruchverschluss mit Hitzeschild
    • Brandschutz Kartusche
  • Bauaufsichtliche Zulassung: AbZ. Z‑19.17‑2144
  • Gewicht: 0,5 kg

Fit-in Einbauset

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 50
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: ∅ 160 mm
  • Abmessungen Fit-in
    • Durchmesser: 159 mm
    • Höhe: 149 mm
  • Bauaufsichtliche Zulassung:
    • AbZ. Z‑19.17‑2144
    • aBG: Z‑19.53‑2419
  • Gewicht: 1,2 kg

Fit-in Einbauset

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: ∅ 160 mm
  • Abmessungen Fit-in
    • Durchmesser: 159 mm
    • Höhe: 149 mm
  • Bauaufsichtliche Zulassung:
    • AbZ. Z‑19.17‑2144
    • aBG: Z‑19.53‑2419
  • Gewicht: 1,2 kg

Fit-in Einbauset

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 100
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: ∅ 160 mm
  • Abmessungen Fit-in
    • Durchmesser: 159 mm
    • Höhe: 149 mm
  • Bauaufsichtliche Zulassung:
    • AbZ. Z‑19.17‑2144
    • aBG: Z‑19.53‑2419
  • Gewicht: 1 kg

Abdichtring

Passend für
  • Alle Aufsatzstücke Passavant
    • DN 50 – DN 100
Beschreibung
  • Zur Abdichtung zwischen Aufsatzstück und Ablaufkörper
  • Farbe Ring: schwarz
  • Gewicht: 0,1 kg
