ACO Haustechnik

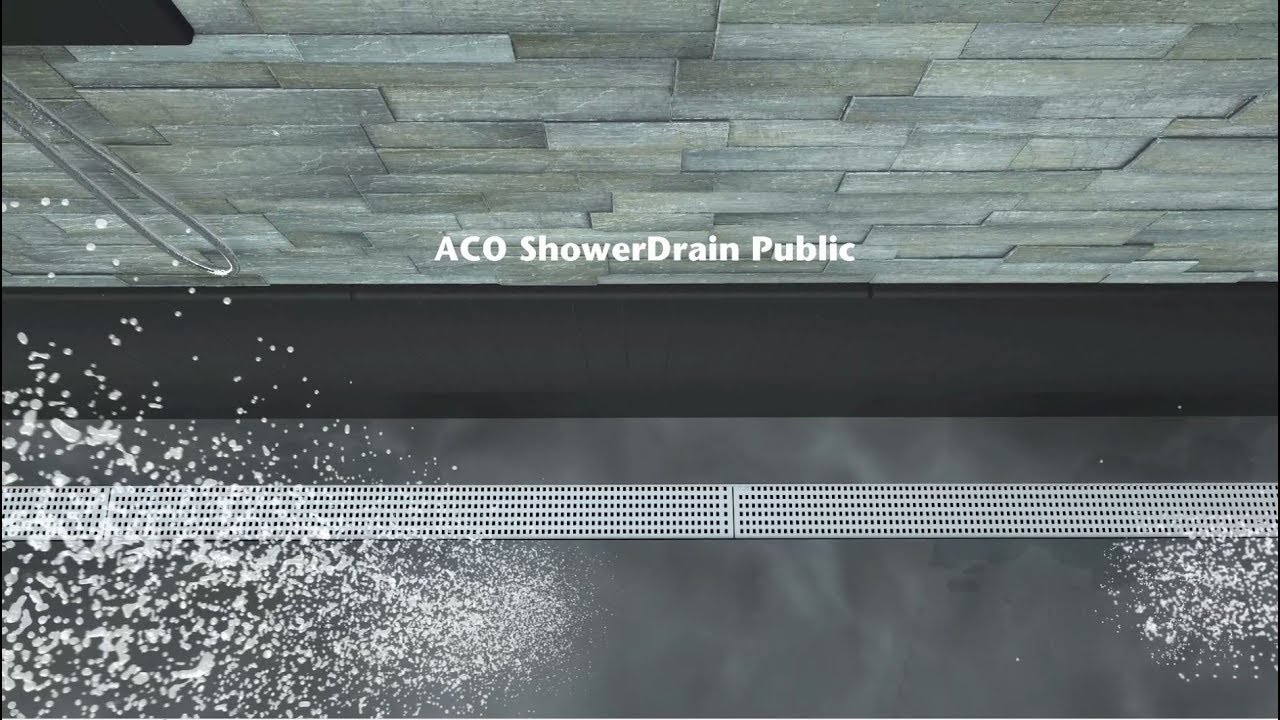

Ablaufkörper zur Reihenduschrinne ACO ShowerDrain Public 80

Produktvorteile

  • Flexibel für jede Einbausituation
    • Ablaufkörper um 360° drehbar
  • Modulares Baukastensystem
  • Freier Zugang zur Rohrleitung
  • Integrierte Dichtung

Produktinformationen

  • Aus Kunststoff
  • Geprüft gemäß DIN EN 1253‑1
  • Montage: Baukastensystem in Verbindung mit separaten Rinnenkörpern ACO ShowerDrain Public in 80 mm Breite
  • Ablaufstutzen:
    • Geeignet für alle Steckrohrmuffensysteme
  • Geruchverschluss: 1-teilig mit herausnehmbarem Tauchrohr
  • Abflusswert:
    • 0,4 l/s mit 10 mm Aufstau
    • 0,46 l/s mit 20 mm Aufstau

Ausführung: Ablaufkörper

BeschreibungPassend fürArtikel-Nr.DownloadsMerken
  • Nennweite: DN 40/DN 50
  • Sperrwasserhöhe: 50 mm
  • Geprüft gemäß DIN EN 1253‑1
  • Einbauhöhe bei:
    • ACO ShowerDrain M: 103‑128 mm
    • ACO ShowerDrain M+: 105‑140 mm
    • ACO ShowerDrain Public: 115‑140 mm
    • ACO ShowerFloor: 125‑160 mm
9010.81.20
  • Nennweite: DN 50
  • Sperrwasserhöhe: 50 mm
  • Geprüft gemäß DIN EN 1253‑1
  • Einbauhöhe bei
    • ACO ShowerDrain M: (15*) 70‑128 mm
    • ACO ShowerDrain M+: (15*) 70‑140 mm
    • ACO ShowerDrain Public: (30*) 70‑140 mm
    • ACO ShowerFloor: 115‑160 mm
  • *durch Kürzen der Fußaufnahme (Kernbohrung)
9010.81.23
BeschreibungArtikel-Nr.
  • Nennweite: DN 40/DN 50
  • Sperrwasserhöhe: 50 mm
  • Geprüft gemäß DIN EN 1253‑1
9010.81.20
  • Nennweite: DN 50
  • Sperrwasserhöhe: 50 mm
  • Geprüft gemäß DIN EN 1253‑1
9010.81.23

Herausnehmbarer Schmutzfang

Passend für
  • Ablaufkörper
    • ACO Badablauf MG
    • ACO ShowerDrain M+
    • ACO ShowerDrain B
Beschreibung
  • Zur Vorbeugung von Rohrverstopfung durch Haare
  • Aus Kunststoff, Werkstoff PP
  • Einfache Entnahme und Reinigung
  • Zur Nachrüstung geeignet
  • Gewicht: 0,1 kg
