ACO Haustechnik


Reihenduschrinne 80 | Rinnen, Roste und Ablaufkörper

Produktvorteile

  • Erfüllt W3-I gemäß DIN 18534 (werkseitig angebrachte Dichtmanschette)
  • Minimale Einbauhöhe: 115 mm bei Stutzenneigung 1,5°
  • Optionale Sekundärentwässerung
  • Ablaufkörper um 360° drehbar
  • Stufenlos höhenverstellbar

Produktinformationen

  • Edelstahl, Oberfläche gebeizt
  • Geprüft gemäß EN 1253‑1
  • Produktklasse: A (EN 1253‑1)
  • Belastungsklasse: K3 (EN 1253‑1)

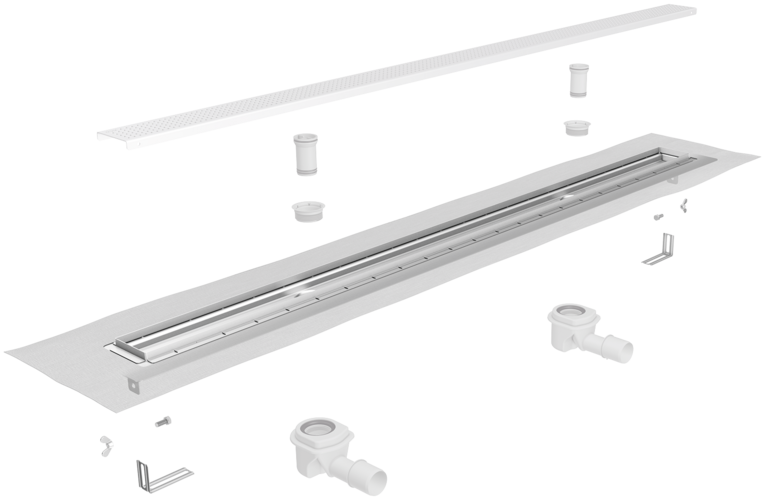

  • Montage: Baukastensystem in Verbindung mit separaten Ablaufkörpern
  • Höhenverstellbarkeit: 30 mm bis max. 140 mm, abhängig von der Auswahl des Ablaufkörpers
  • Sichtbare Breite: 83 mm
  • Rinnenbreite Innen: 80 mm
  • Fliesenrahmen:
    • Höhe 15 mm
    • Mit integrierter Sekundärentwässerung
  • Flanschausführung: fest angeformt, sowie werkseitig angebrachte Dichtmanschette, mit 60 mm Überlappung
  • Lieferumfang Rinnenkörper: Befestigungsmaterial, Höhenverstellung

Infobox

Hinweis: Sonderbauformen bis 3 m auf Anfrage

Ohne Aufkantung

AbmessungenAnzahl AblaufkörperArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
L1L2L3L4L5B
[mm][mm][mm][mm][mm][mm][Stk]
Bild1500160075018329008.60.15500,76 €4
20002100100018329008.60.20590,64 €4
2500260083083018339008.60.25699,78 €4
300031001000100018339008.60.30813,20 €4

Mit Wandaufkantung hinten

AbmessungenAnzahl AblaufkörperArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
L1L2L3L4L5B
[mm][mm][mm][mm][mm][mm][Stk]
Bild1500160075015229008.70.15528,58 €4
20002100100015229008.70.20620,60 €4
2500260083083015239008.70.25732,95 €4
300031001000100015239008.70.30846,37 €4
AbmessungenArtikel-Nr.
L1L2L3L4L5B
Bild1500 mm1600 mm750 mm183 mm9008.60.15
Bild2000 mm2100 mm1000 mm183 mm9008.60.20
Bild2500 mm2600 mm830 mm830 mm183 mm9008.60.25
Bild3000 mm3100 mm1000 mm1000 mm183 mm9008.60.30
Bild1500 mm1600 mm750 mm152 mm9008.70.15
Bild2000 mm2100 mm1000 mm152 mm9008.70.20
Bild2500 mm2600 mm830 mm830 mm152 mm9008.70.25
Bild3000 mm3100 mm1000 mm1000 mm152 mm9008.70.30

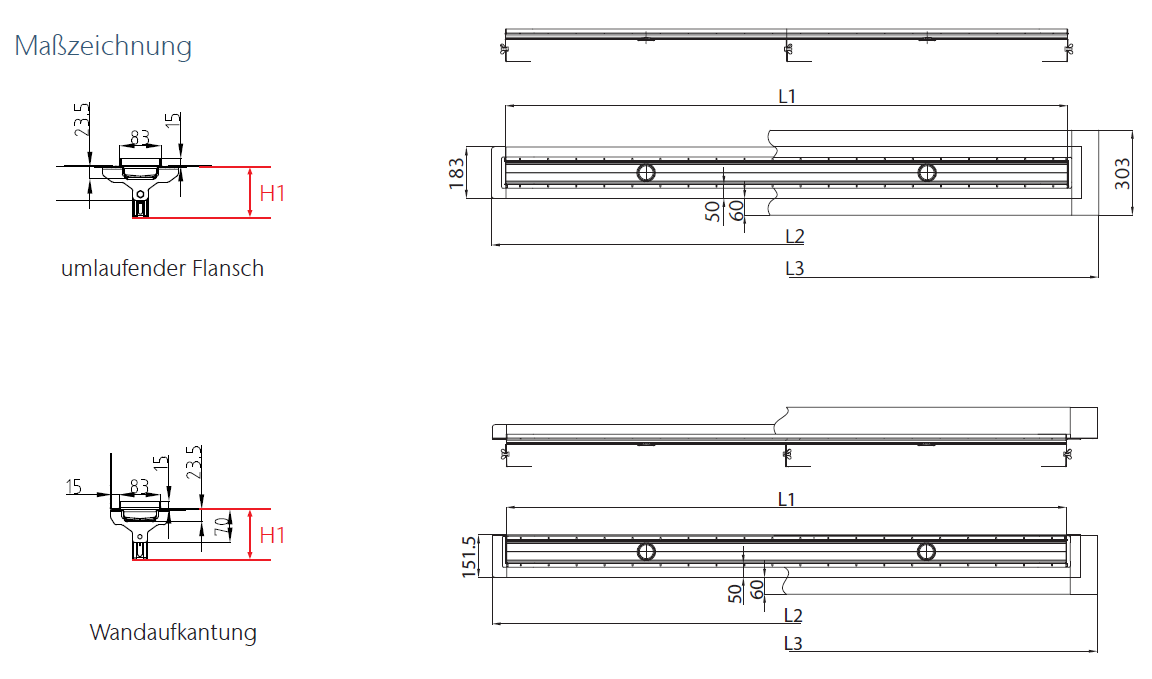

L1L2L3H1*H1**H1 bei Ablauf 1,5°Artikel-Nr.
[mm][mm][mm][mm][mm][mm]
Public 80, umlaufender Flansch
15001600172030 – 14070 – 140115 – 1409008.60.15
20002100222030 – 14070 – 140115 – 1409008.60.20
25002600272030 – 14070 – 140115 – 1409008.60.25
30003100322030 – 14070 – 140115 – 1409008.60.30
Public 80, Wandaufkantung
15001600172030 – 14070 – 140115 – 1409008.70.15
20002100222030 – 14070 – 140115 – 1409008.70.20
25002600272030 – 14070 – 140115 – 1409008.70.25
30003100322030 – 14070 – 140115 – 1409008.70.30

*Hmin durch Ablängen der Fußaufnahme bei Stutzenneigung 90°, Kernbohrung (Ø min. 130 mm)
**Hmin ohne Höhenverstellwinkel, Fußaufnahme als Maueranker, Kernbohrung (Ø min. 130 mm)

Dichtmanschette und Sekundärentwässerung

Für eine verlässliche Abdichtung im Verbund sorgt die werkseitig angebrachte Dichtmanschette. Dadurch erfüllt die ACO ShowerDrain Public die Anforderungen der höchsten Wassereinwirkungsklasse W3-I. Die integrierte Sekundärentwässerung erlaubt auch bei Natursteinbelägen die rasche Abtrocknung durch Diffusionsöffnungen. Bei Bedarf können diese bei der Abdichtung geschlossen werden

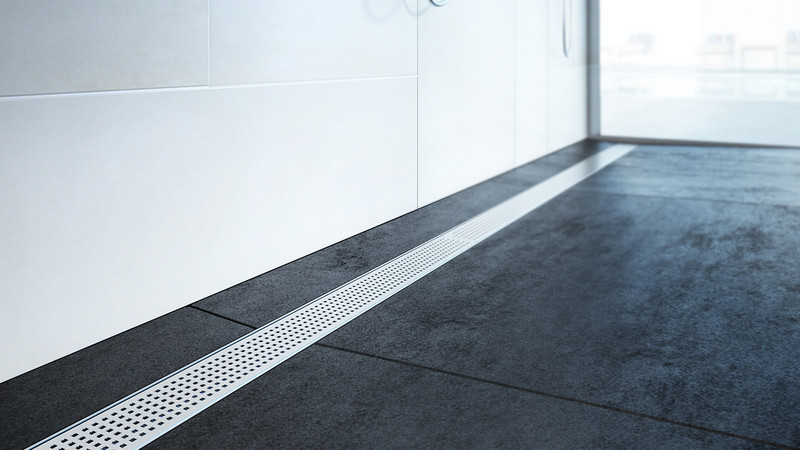

Glatte, schmutzabweisende Oberfläche

Hochwertige Optik ohne störende Ecken und Kanten macht die Duschrinne pflegeleicht. Zudem ist die Oberfläche besonders beständig gegenüber Reinigungsmitteln. Der Geruchverschluss ermöglicht einen freien Rohrzugang und somit eine einfache Reinigung.

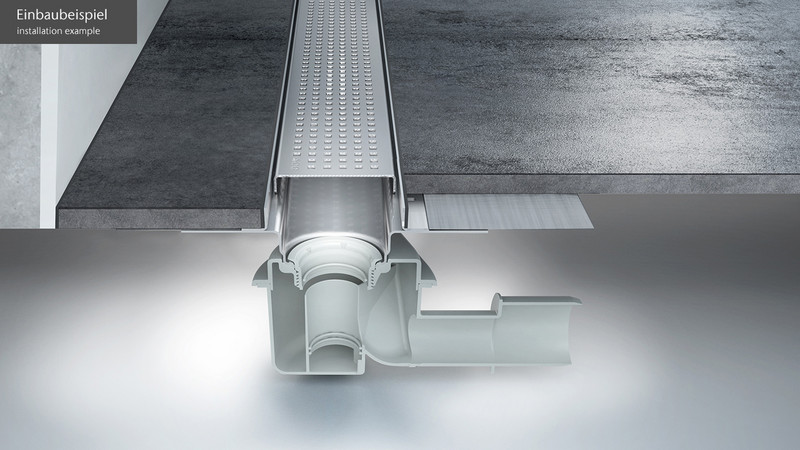

Flexible Auswahl von Ablaufkörpern

Passend zur Einbausituation können Sie die ACO ShowerDrain Public mit unterschiedlichen Ablaufkörpern kombinieren. Abhängig von der geforderten Abflussleistung, Brandschutz- oder Schallschutzanforderungen sowie geringen Einbauhöhen, stehen verschiedene Ablaufkörper aus Edelstahl, Gusseisen oder Kunststoff zur Verfügung.

Einfache Höhenanpassung

Die Rinne passen Sie mit Hilfe von Stellschrauben/Schnellverschlüssen ganz
einfach an das jeweilige Bodenniveau an.

Wassereinwirkungsklasse W3-I gemäß der neuen Abdichtungsnorm von Innenräumen (DIN 18534-3)

  • die Flanschbreite an Entwässerungsrinnen, Bodenabläufen und Einbauteilen muss mindestens 50 mm betragen (gilt nicht für werkseitig angebrachte Dichtmanschetten)
  • bei W3-I sind Flanschbreiten ≥ 50 mm zur Abdichtung der Durchdringungen erforderlich
  • zusätzliche Einwirkungen (z. B. erhöhte chemische Einwirkungen in Gewerbeküchen) können größere Flanschbreiten erfordern
  • bei Schwellenabschlüssen mit geringem oder ohne Niveauunterschied ist bei W3-I immer eine Rinne anzuordnen
