Bis zu 124.500 €
Energiekostenersparnis*
* Bei einer Nutzungsdauer von 15 Jahren,
Perspektivisch ist mit steigenden Preisen für
fossile Brenstoffe zu rechnen.
ACO ShowerDrain Public X mit Wärmetauscher
Produktvorteile
- Wärmetauscher Trinkwasserzertifiziert nach DVGW/SVGW/WRAS
- Effizienz bis zu 48 % (10P)
- Zwei Effizienzklassen wählbar durch Wärmetauscher 6P oder 10P
- Wärmetauscher demontierbar, dadurch einfacher Zugang zur Rohrleitung auch im eingebauten Zustand
- Gemäß DIN EN 1253‑1
- Werkseitig angebrachte Dichtmanschette (erfüllt W3I gemäß DIN 18534)
Produktinformationen
- Material:
- Rinnenkörper: Edelstahl
- Wärmetauscher: doppelwandiges Kupferrohr
- Anschlüsse Wärmetauscher: Messing
- Produktklasse A (gemäß DIN EN 1253‑1)
- Belastungsklasse: K3 (gemäß DIN EN 1253‑1)
- Rinnenbreite innen: 136 mm
- Gefälle: Längs- und Quergefälle
- Abflusswert (gemäß DIN EN 1253‑1):
- 0,8 l/s mit 10 mm Aufstau
- 1,0 l/s mit 20 mm Aufstau
- Ablaufstutzen: geeignet für alle Steckrohrmuffensysteme
- Stutzenausführung: 1,5°, DN 50, Sperrwasserhöhe 50 mm
- Geruchverschluss: zweiteilig herausnehmbar
- Flanschausführung: fest angeformt (50 mm), zudem werkseitig angebrachte Dichtmanschette, mit 60 mm Überlappung
- Flansch: umlaufend, ohne Sekundärentwässerung
- Rinne Oberfläche: gebeizt

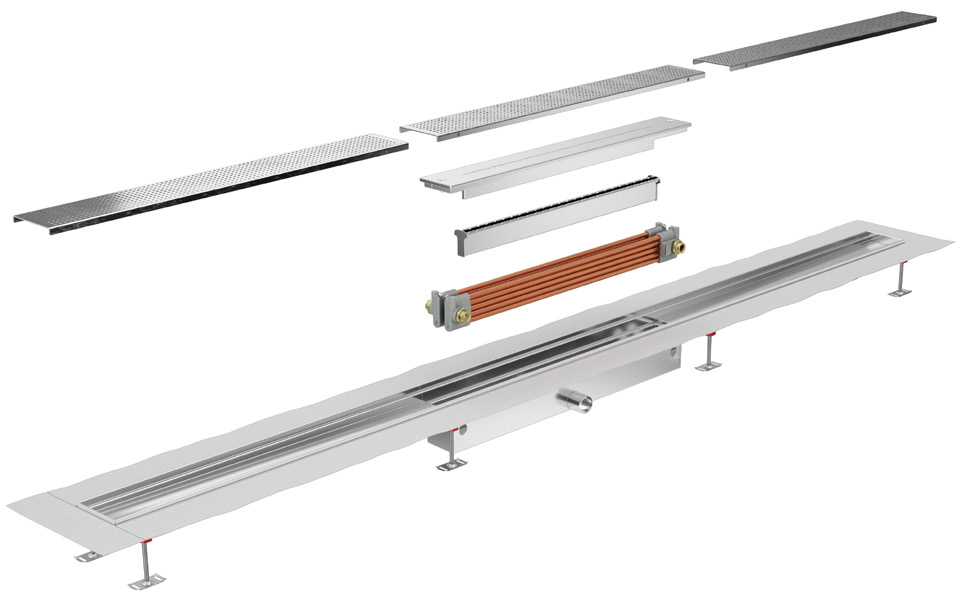

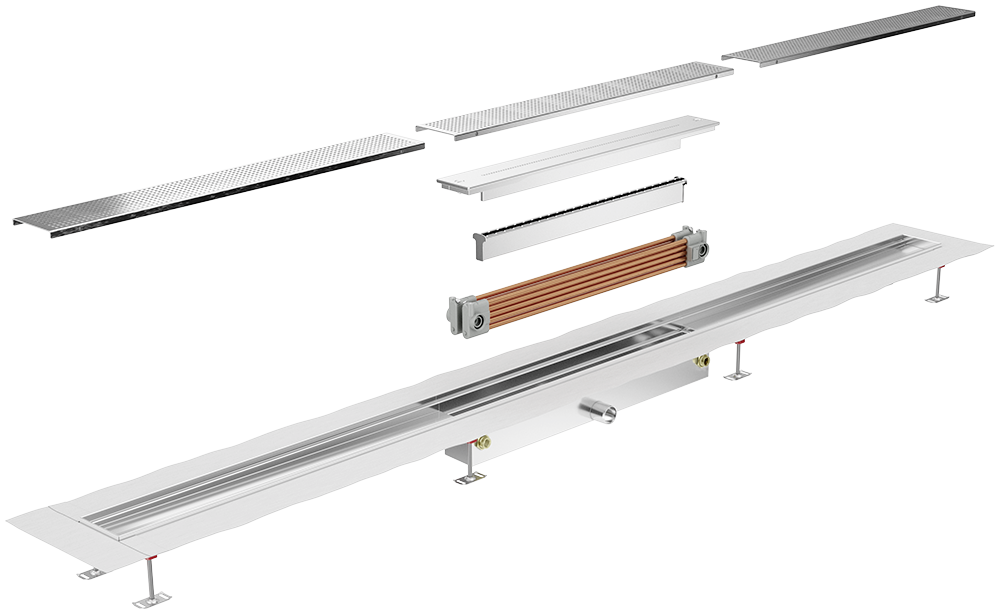

- Inkl. demontierbarem Wärmetauscher
- 10P
- Inkl. akustischem Leckagemelder und Rückschlagventil
- Frischwasser-Anschlüsse ½" IG
- Effizienz bis zu 48 % (bei Brausekopf 9,2 l/min)
- Montage: vormontiert
- Lieferumfang: Rinnenkörper, Haarsieb,
- Füße zur Höhenverstellung
- Einbauhöhe bis OKE:
- 10P: von 145 – 190 mm
- Höhe Fliesenrahmen: 15 mm
- Höhenverstellbarkeit mittels Höhenverstellfüßen:
- 10P: 45 mm
- Rostvariante: Quadrato, Rutschhemmung Klasse C
- Ergänzungsbauteile: ACO ShowerStep
Infobox
Auf Anfrage kann die ACO ShowerDrain Public X auch individuell gefertigt werden:
- Rinne mit Wärmetauscher 6P für niedrigere Einbauhöhe (ab 115 mm OKE)
- Rinnenlänge bis 6 m
- Bei Rinnenlängen > 3.000 mm sind zwei Einlaufkästen mit Wärmetauscher notwendig
- Bauseitiger Transport muss vorab geklärt werden
- Bei erhöhten Materialanforderungen: Edelstahl, Werkstoff 1.4404
- Verschiedene Anschlussarten
- Waagerechter Stutzen DN 70 (10P)
- Senkrechter Stutzen DN 50/DN 70/DN 100/125
- Fliesenrahmen von 13 – 30 mm (z.B. für Naturstein)
ACO ShowerDrain Public X - Die Wärmetauscherduschrinne
Konkrete Maßnahmen für mehr Nachhaltigkeit – Duschen mit Wärmerückgewinnung
Der Energieaufwand zur Erzeugung von Warmwasser benötigt in zeitgemäßen Bauten bereits gleich viel Energie wie die gesamte Heizung. Anstelle das noch warme Abwasser ungenutzt in die Kanalisation abzuleiten, wird es bei dieser Lösung erst über einen Wärmetauscher geführt. Dem Abwasser wird so die Wärme entzogen und das kalte Frischwasser wird vorgewärmt. Durch diese effiziente Vorerwärmung muss später an der Mischbatterie viel weniger Heißwasser beigemischt werden.
Warum sich unsere Kunden für die ACO ShowerDrain Public X entscheiden:
- Effizient und nachhaltig: Energieverbrauch wird verringert
- Amortisation: Kurzfristiger Payback dank geringerer Energiekosten
- Einfach und dauerhaft: Schnelle Installation, einfache Reinigung und hochwertige Materialien
Der Wärmetauscher der ACO ShowerDrain Public X ist durch folgende Stellen Trinkwasser-zertifiziert:

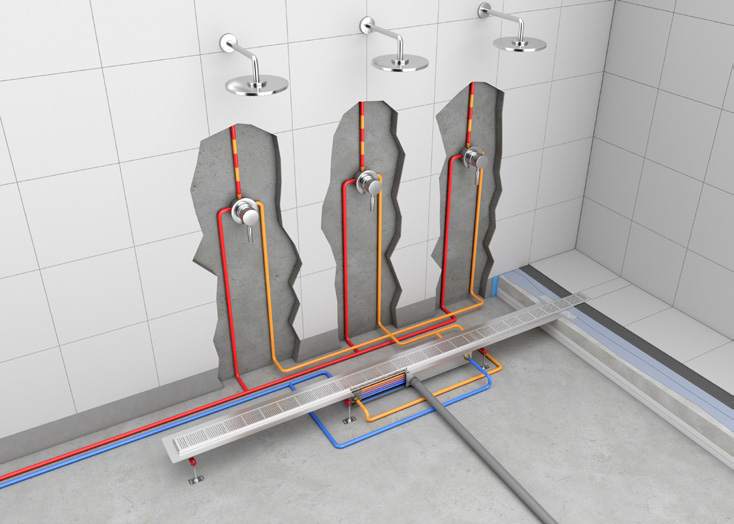

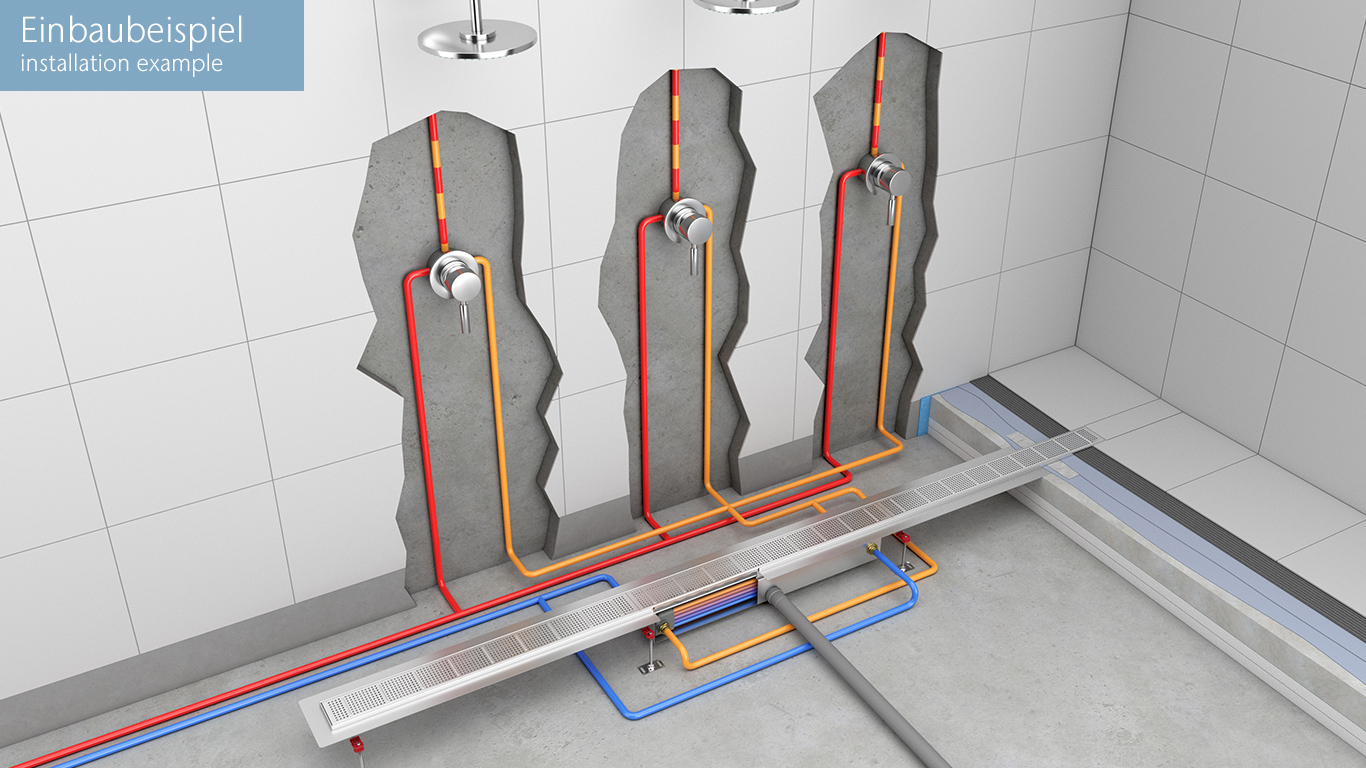

Funktionsprinzip

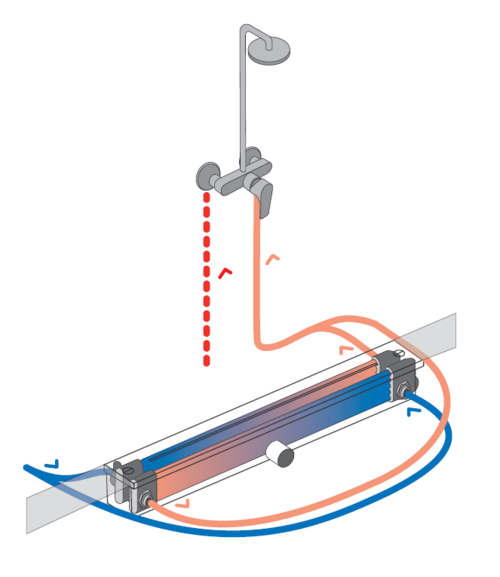

- Das warme Duschwasser tritt mit einer Temperatur von 38°C am Duschkopf aus, fließt durch den Rost, passiert den Geruchverschluss und wird gleichmäßig über den doppelwandigen Wärmetauscher geleitet.
- Das kalte Frischwasser (blau), welches durch den Wärmetauscher strömt wird von ca. 10°C auf ca. 26 – 32°C (orange) erwärmt.
- Dies hat zur Folge, dass die Mischarmatur den Heißwasserzufluss verringert (rot/orange), was einen direkten Einfluss auf den Energieverbrauch zur Warmwasseraufbereitung hat.
- Mit dieser Lösung reduzieren sie die Energiekosten und schonen die Umwelt – ohne auf Komfort einer warmen Dusche zu verzichten.
Effizienz
| Volumenstrom pro Brause | Duschbrausen in Betrieb | Warmwasser- temperatur | Kaltwasser- temperatur | Effizienz (vorläufige Werte) |
| 9,2 l/min | 1 | 38°C | 10°C | 48 % |
| 2 | 38°C | 10°C | 38 % | |
| 3 | 38°C | 10°C | 31 % | |
| 12,5 l/min | 1 | 38°C | 10°C | 44 % |
| 2 | 38°C | 10°C | 32 % | |
| 3 | 38°C | 10°C | 26 % |
Effizienz bis zu 48%*
* (bei Brausekopf 9,2 l/min)
| Effizienz ist abhängig von:
|
Amortisation: Kurzfristiges Payback dank geringerer Energiekosten
In folgendem Szenario können jährlich bis zu 8.300 € an Energiekosten gespart werden.
Fitnessstudio: 2 Bäder (m/w) mit je einer ACO ShowerDrain Public X
Einfach und dauerhaft: Einfache Installation, einfache Reinigung und hochwertige Materialien

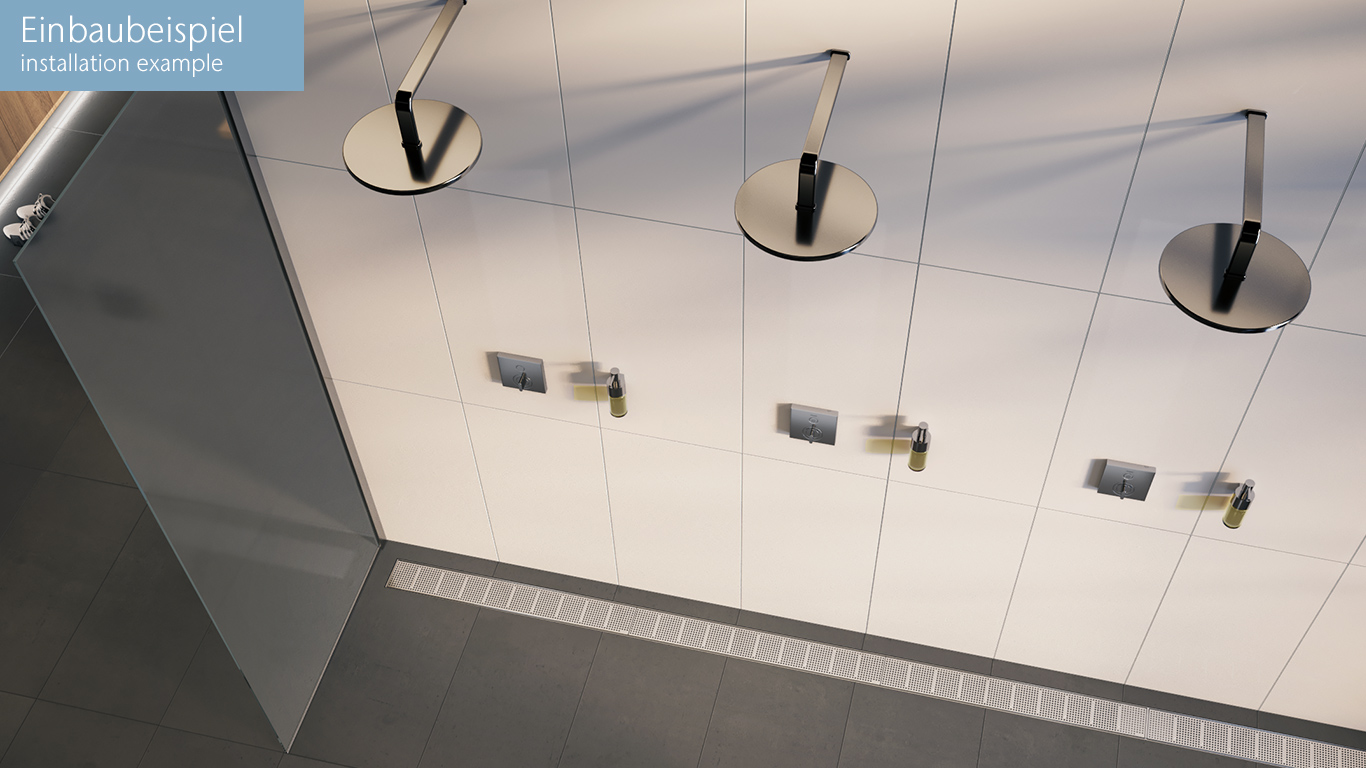

Mit der ACO ShowerDrain Public X eröffnet ACO Bauherren und Planern beste Möglichkeiten für eine effiziente, großzügige und homogene Badgestaltung ohne Absätze, Materialwechsel und Barrieren.
Hochwertiger Edelstahl hat sich in vielen Anwendungsbereichen durchgesetzt, in denen hohe Anforderungen an Hygiene, Betriebssicherheit und Werkstoffbeständigkeit bestehen. Standardmäßig wird der Werkstoff V2A verwendet, auf Anfrage kann die Duschrinne inkl. Rost auch in V4A gefertigt werden.
Die ACO ShowerDrain Public X wird komplett vormontiert geliefert. Für Reinigungszwecke können alle innenliegenden Bauteile, inkl. dem doppelwandigem Wärmetauscher entnommen werden. Dadurch ist auch im eingebauten Zustand ein einfacher Zugang zur Rohrleitung gewährleistet.

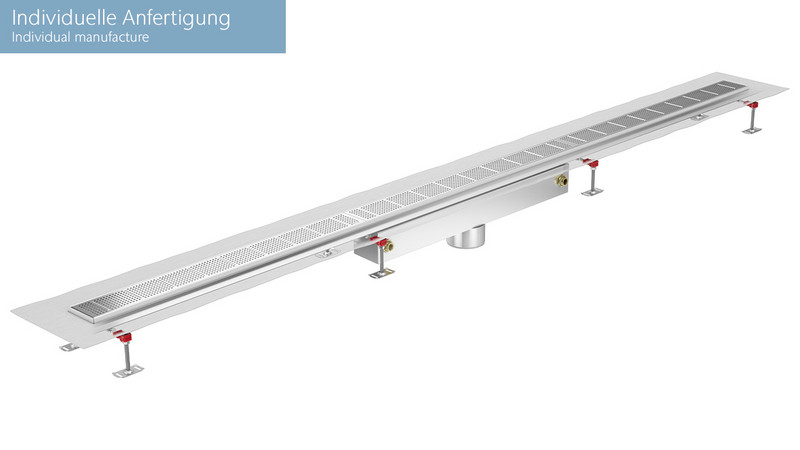

Manche Anwendungsfälle erfordern aufgrund besonderer Architekturvorhaben individuelle Lösungen. Mit der ACO ShowerDrain Public X sind vielfältige Maßanfertigungen bis 6 m möglich. Durch millimetergenaue Längenmaße, waagerechter & senkrechter Stutzen, Fliesenrahmen von 13 – 30 mm kann die Duschrinne an die jeweilige Einbausituation angepasst werden.
Wassereinwirkungsklasse W3-I gemäß der neuen Abdichtungsnorm von Innenräumen (DIN 18534-3)
- die Flanschbreite an Entwässerungsrinnen, Bodenabläufen und Einbauteilen muss mindestens 50 mm betragen (gilt nicht für werkseitig angebrachte Dichtmanschetten)
- bei W3-I sind Flanschbreiten ≥ 50 mm zur Abdichtung der Durchdringungen erforderlich
- zusätzliche Einwirkungen (z. B. erhöhte chemische Einwirkungen in Gewerbeküchen) können größere Flanschbreiten erfordern
- bei Schwellenabschlüssen mit geringem oder ohne Niveauunterschied ist bei W3-I immer eine Rinne anzuordnen
Und was ist mit der Trinkwassersicherheit?
Der Wärmetauscher der ACO ShowerDrain Public X hat eine sehr gute Effizienz und erwärmt das Trinkwasser auf über 25 °C.
Das Trinkwasser wird nach dem Wärmetauscher zu Warmwasser. Da der Wärmetauscher-Inhalt und der nachgeschaltete
Leitungsinhalt nicht größer 3 Liter ist, muss nach DIN 1988-200 sowie dem Merkblatt DVGW W551, das Wasser
nicht auf 60°C erhitzt werden.
Ebenfalls ist keine Zirkulationsleitung notwendig.
Legionellenschutz
- Volumen Wärmetauscher 0,7 l
- Maximales Leitungsvolumen zwischen Wärmetauscher und Armatur 2 l
DIN 1988-200 und DVGW W551
Laut Norm sowie dem DVGW-Arbeitsblatt ist der Wärmetauscher der ACO ShowerDrain Public X ein Durchfluss-Wassererwärmer und kein Speicher-Wassererwärmer. Der Wärmetauscher der Duschrinne Public X ist der dezentralen Gruppenversorgung zuzuordnen (z.B. Durchlauferhitzer, Wohnungsstation). Bei diesen Geräten wird der nachgeschaltete Leitungsinhalt betrachtet.
Ist der Rohrleitungsinhalt kleiner als 3 l, sind nach DIN 1988-200 sowie dem DVGW-Arbeitsblatt keine weiteren Anforderungen zu beachten. Weiterhin besteht keine Anzeige- und Untersuchungspflicht.
In den Planungsunterlagen geben wir vor, dass zu den 0,7 l Wärmetauscherinhalt maximal 2 l Leitungsvolumen angeschlossen werden darf.
VDI 6023
Diese Richtlinie des VDI bezieht sich bezüglich der technischen Maßnahmen zur Verminderung des Legionellenwachstums auf die DVGW W551. Im Punkt 5.2 wird zudem darauf verwiesen, dass die Anforderungen der DIN 1988-100 und der DIN EN 1717 zu erfüllen sind. Die Anforderungen beschreiben, dass die an die Trinkwasserinstallation angeschlossenen Maschinen, Apparate oder Bauteile eigensicher sein müssen oder nach §13 (3) TrinkwV mit einer jeweils geeigneten Sicherungseinrichtung zur Verhütung von Trinkwasserverunreinigungen durch Rückfließen zu trennen sind. Die Anforderungen der DIN EN 1717 beschreiben detailliert, dass die Entnahmestelle mit Brause an Waschbecken, Dusche, Badewanne der Kategorie 5 zuzuordnen sind, was wiederum bestimmte Sicherungseinrichtungen geeignet für Kategorie 2 und EB, ED, HC erforderlich macht.
Der Wärmetauscher ist mit einem Rückschlagventil und einem akustischen Leckagemelder ausgerüstet. Die Einhaltung der Trinkwasserhygienevorgaben des in der ShowerDrain Public X integrierten Wärmetauschers wurde durch DVGW und SVGW bestätigt.
Unter 5.3 der VDI 6023 ist ebenfalls die Sicherstellung eines regelmäßigen Wasseraustauschs beschrieben – der unabhängig vom zwischengeschalteten Wärmetauscher – zu berücksichtigen ist.
Zu erwartende Druckverluste in Bezug auf die Volumenströme der angeschlossenen
Brauseköpfe sowie die empfohlenen Mindest- und Maximalfließdrücke können
der unten stehenden Tabelle entnommen werden.
- Empfohlener Mindestfließdruck Frischwasser 4 bar
- Maximaler Arbeitsdruck Frischwasser 10 bar
| Druckverlust durch Wärmetauscher *: | |||
| Bei Durchfluss am Brausekopf (Volumenstrom) | 1 Duschkopf in Betrieb | 2 Duschköpfe in Betrieb | 3 Duschköpfe in Betrieb |
| 9,2 l/min | 0,20 bar | 0,56 bar | 1,10 bar |
| 12,5 l/min | 0,32 bar | 1,04 bar | 1,60 bar |
*Ausgangssituation:
- 55ºC Heißwasser – Zulauf in Mischbatterie
- 38ºC Duschtemperatur am Brausekopf
- 26ºC vorgewärmts Frischwasser nach Wärmetauscher
