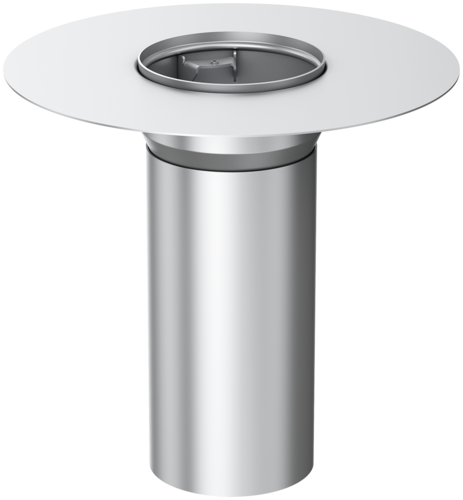

ACO Balkonablauf bauseitig variabel ablängbar, mit Klebeflansch, mit Glocke

Produktvorteile

  • Bauseitig variabel ablängbar
  • Anpassung an bauliche Gegebenheiten durch Baukastensystem
  • Verwendbar als Einzel- und Direktablauf

Produktinformationen

  • Ablaufkörper aus Edelstahl, Werkstoff 1.4301
  • Balkonablauf bauseitig variabel ablängbar, für Balkonplattenstärken von 120 mm bis max. 300 mm
  • Mit Klebeflansch
  • Für Ortbeton oder Betonfertigteile
  • Zum direkten Einbetonieren
  • Für flüssig zu verarbeitende Abdichtungsstoffe und bituminöse Dichtungsbahnen, 100 mm entspricht den Anforderungen der DIN EN 1253‑2
  • Für Balkonplatten mit Feuchtigkeitsabdichtung

Ausführung: Mit Glocke

NennweiteStutzenneigungAusführungAbmessungenArtikel-Nr.Merken
d1d2d3d4l1l2
[mm][mm][mm][mm][mm][mm]
DN 5090°Mit Klebeflansch (100 mm)53731183252833000174.58.17
DN 7090°Mit Klebeflansch (100 mm)731021183252833000174.58.27
DN 10090°Mit Klebeflansch (100 mm)1031331413502813000174.58.37
NennweiteArtikel-Nr.
DN 500174.58.17
DN 700174.58.27
DN 1000174.58.37
Artikel-Nr. NennweiteStutzenneigungMit SiebAblaufleistung*Mit Ringsieb und GM-X RohrAblaufleistung*Mit Aufsatzrahmen Sieb und RostAblaufleistung*Mit Aufsatzrahmen Sieb und Rost mit Öffnung für GM-X RohrAblaufleistung*
Artikel-Nr. [l/s]Artikel-Nr. [l/s]Artikel-Nr. [l/s]Artikel-Nr. [l/s]
0174.58.17 DN 5090° 0174.96.82 6,0 0174.58.65 1,1 0174.58.64 + 0174.52.58 5,0 0174.58.64 + 0174.58.66 1,1
0174.58.27 DN 70 0174.96.82 5,5 0174.52.56 1,3 0174.58.64 + 0174.52.58 5,0 0174.58.64 + 0174.52.60 1,2
0174.58.37 DN 100 0174.52.49 7,0 0174.52.57 1,3 0174.58.73 + 0174.52.59 5,0 0174.58.73 + 0174.52.61 1,4
*[l/s] bei 35 mm Anstau

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 50/DN 70
  • Rahmenmaß: 125x125 mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Kunststoff
  • DN 100
  • Rahmenmaß: 150x150 mm
  • Einschließlich Haltering
  • Gewicht: 0,2 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 50/DN 70
  • Rahmenmaß (R): 123 x 123 mm
  • Einschließlich Haltering
  • Gewicht: 0,8 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Kunststoffbeschichtung
  • DN 100
  • Rahmenmaß: 148x148 mm
  • Einschließlich Haltering
  • Gewicht: 1,1 kg

Rostaufnahme

Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN 100
  • Rahmenmaß: 148x148 mm
  • Mit Haltering
  • Gewicht: 0,7 kg

Rostaufnahme

Passend für
  • ACO Balkondirektabläufe
    • Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sieblöchern
  • DN 50/DN 70
  • Rahmenmaß: 123x123 mm
  • Mit Haltering
  • Mit Sieblöchern
  • Gewicht: 0,6 kg

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 50/DN 70
  • h = 11 mm
  • d = 117 mm
  • Gewicht: 0,1 kg

Sieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 8 mm
  • d = 141 mm
  • Gewicht: 0,2 kg

Ringsieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 70
  • h = 12 mm
  • d = 118 mm
  • d1 = 76 mm
  • Gewicht: 0,1 kg

Ringsieb

Passend für
  • Balkon- und Terrassenabläufe
    • Direktablauf mit Stützflansch, Stützrand und Glocke
  • ACO Balkondirektablauf mit Klebeflansch
Beschreibung
  • Aus Edelstahl
  • DN 100
  • h = 10 mm
  • d = 141 mm
  • d1 = 103 mm
  • Gewicht: 0,1 kg

Rost

Passend für
  • Rostaufnahmen DN 70
    • 0174.43.20, 0174.43.22, 0174.43.24
    • 0174.43.46, 0174.43.47, 0174.43.48
  • Rostaufnahmen Balkondirektabläufe DN 50/DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg

Rost

Passend für
  • Rostaufnahme DN 70/DN 100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Rostaufnahmen Balkondirektabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,3 kg

Rost

Passend für
  • Rostaufnahmen DN 70
    • 0174.43.20, 0174.43.22, 0174.43.24
  • Rostaufnahmen Balkondirektabläufe DN 70
    • 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 117 x 117 mm
  • Gewicht: 0,2 kg

Rost

Passend für
  • Rostaufnahme DN 70/DN 100
    • 0174.43.21, 0174.43.23, 0174.43.26
  • Rostaufnahmen Balkondirektabläufe DN 100
    • 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rostmaß (R): 142 x 142 mm
  • Gewicht: 0,2 kg

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 50/DN 70
  • Gewicht: 0,8 kg

Siebrohr

Passend für
  • ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauform: rund
  • Einschließlich Dichtungselement
  • DN 100
  • Gewicht: 0,9 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
