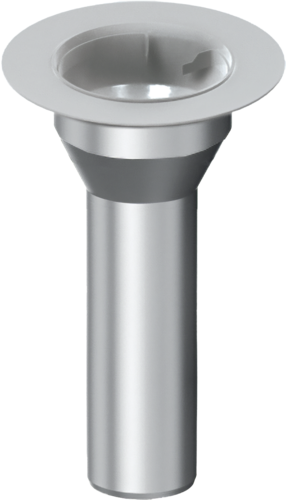

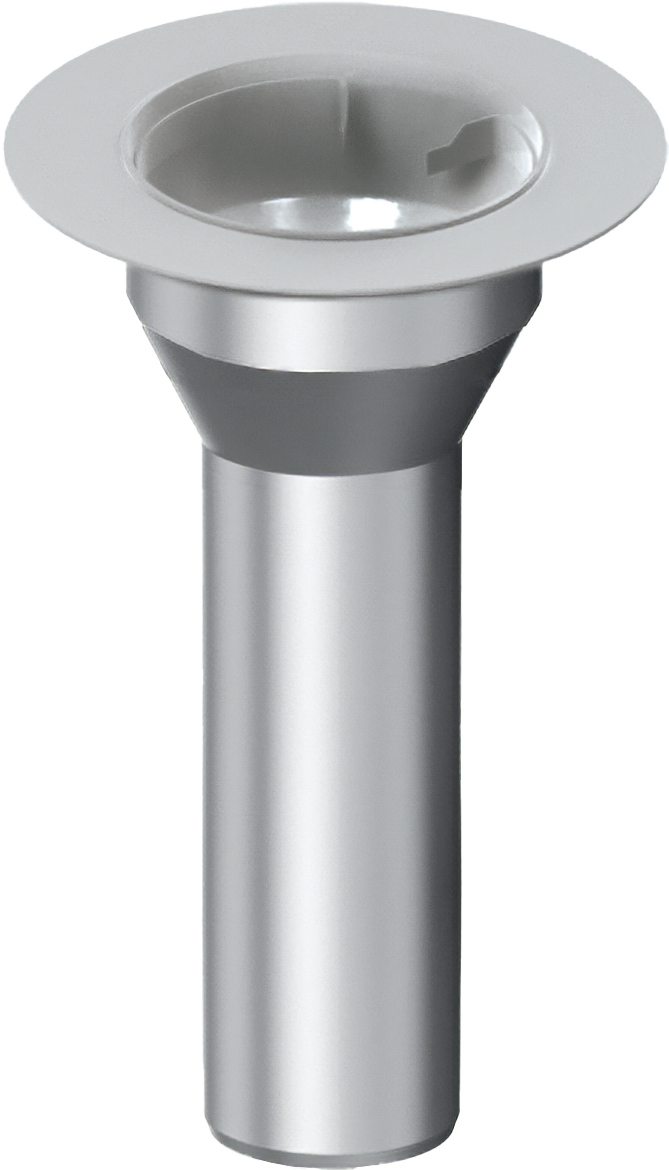

Balkonabläufe - Mit Stützrand

ACO Haustechnik

Balkonablaeufe - Mit Stuetzrand 271073

Produktinformationen

Abdichtung mit Flüssigkunststoff
- Dicke: 2 mm
Für Ringsieb/Siebdeckel
Einbaulänge: 300 mm

	Nennweite	Ausführung	Abmessungen					Gewicht	Artikel-Nr.	Preis/Stk. 01.01.2025 UVP zzgl. USt. [€]	Rabatt- gruppe (RG)	Downloads	Merken
			d1	d2	d3	l1	l2	Gewicht
			[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
	DN 50	Mit Stützrand	53	118	190	292	312	1,1	0174.58.18	85,92 €	13
	DN 70	Mit Stützrand	73	117	190	300	312	1,5	0174.42.74	98,55 €	13
	DN 100	Mit Stützrand	102	140	245	300	313	3,2	0174.42.75	112,35 €	13

	Nennweite	Gewicht	Artikel-Nr.
	DN 50	1,1 kg	0174.58.18
	DN 70	1,5 kg	0174.42.74
	DN 100	3,2 kg	0174.42.75

Artikel-Nr.	Stutzenneigung	Mit Sieb	Ablaufleistung	Mit Ringsieb und GM-X Rohr	Ablaufleistung
		Artikel-Nr.	[l/s]	Artikel-Nr.	[l/s]
0174.42.73	90°	0174.52.47	6,0	0174.52.51	1,1
0174.42.74		0174.96.82	5,5	0174.52.56	1,3
0174.42.75		0174.52.49	7,0	0174.52.57	1,3

Sieb

Passend für

Balkon- und Terrassenabläufe
- Direktablauf mit Stützflansch, Stützrand und Glocke
ACO Balkondirektablauf mit Klebeflansch

Beschreibung

Aus Edelstahl
DN 50/DN 70
h = 11 mm
d = 117 mm
Gewicht: 0,1 kg
Preis/Stk. UVP zzgl. USt. 2025 [€]: 7,17 €
Rabattgruppe: 13

Artikel-Nr.
0174.96.82

Sieb


Passend für

Balkon- und Terrassenabläufe
- Direktablauf mit Stützflansch, Stützrand und Glocke
ACO Balkondirektablauf mit Klebeflansch

Beschreibung

Aus Edelstahl
DN 100
h = 8 mm
d = 141 mm
Gewicht: 0,2 kg
Preis/Stk. UVP zzgl. USt. 2025 [€]: 12,31 €
Rabattgruppe: 13

Artikel-Nr.
0174.52.49

Ringsieb


Passend für

Balkon- und Terrassenabläufe
- Balkondirektablauf mit Stützrand

Beschreibung

Aus Edelstahl
DN 50
h = 9 mm
d = 98 mm
d1 = 55 mm
Gewicht: 0,1 kg
Preis/Stk. UVP zzgl. USt. 2025 [€]: 7,70 €

Artikel-Nr.
0174.52.51

Ringsieb


Passend für

Balkon- und Terrassenabläufe
- Mit/ohne Glocke, mit Pressdichtungsflansch
- Mit Stützrand
- Mit Klebeflansch

Beschreibung

Aus Edelstahl
DN 70
h = 12 mm
d = 118 mm
d1 = 76 mm
Gewicht: 0,1 kg
Preis/Stk. UVP zzgl. USt. 2025 [€]: 8,13 €
Rabattgruppe: 13

Artikel-Nr.
0174.52.56

Ringsieb


Beschreibung

Aus Edelstahl
DN 100
h = 10 mm
d = 141 mm
d1 = 103 mm
Gewicht: 0,1 kg
Preis/Stk. UVP zzgl. USt. 2025 [€]: 12,31 €
Rabattgruppe: 13

Artikel-Nr.
0174.52.57
