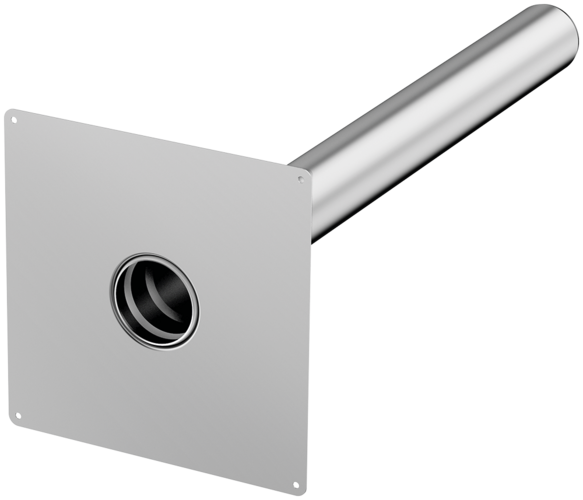

Speier zum bauseitigen Abkanten

Produktvorteile

  • Rohrleitungssystem durch Gebäude entfällt
  • Abführen des Wassers außerhalb des Gebäudes
  • Auch als Notüberlauf verwendbar
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Aus Edelstahl, Werkstoff 1.4301
  • Anwendungsbereiche:
    • Zur Entwässerung umschlossener Dachflächen und Balkone
    • Zur Haupt- und Notentwässerung (Freispiegelentwässerung)
  • Mit bauseitig abkantbarem Klebeflansch
  • 1-teilig
  • Ungedämmt
StutzenneigungNennweiteFlanschausführungLängeArtikel-Nr.Merken
[mm]
1,5°DN 50Mit Klebeflansch8000174.58.97
1,5°DN 70Mit Klebeflansch8000174.58.98
1,5°DN 100Mit Klebeflansch8000174.58.99
StutzenneigungNennweiteFlanschausführungLängeArtikel-Nr.
1,5°DN 50Mit Klebeflansch800 mm0174.58.97
1,5°DN 70Mit Klebeflansch800 mm0174.58.98
1,5°DN 100Mit Klebeflansch800 mm0174.58.99
Art. Nr.NennweiteHauptentwässerung* Notentwässerung*Abflussdiagramme
Ins FreieMit angeschlossenem GM-X RohrIns FreieMit angeschlossenem GM-X Rohr
[l/s][l/s][l/s][l/s]PDF
0174.58.97DN 500,500,450,450,45
0174.58.98DN 700,600,700,700,85
0174.58.99DN 1000,800,800,950,90
*Ablaufleistung [l/s] mit Rost für Speier, bei 35 mm Anstauhöhe

Rost für Speier

Passend für
  • Speier mit bauseitiger Abkantung
Beschreibung
  • DN 50
  • Material: Edelstahl (V2 A)
  • Durchmesser: 53 mm
  • Höhe: 70 mm
Artikel-Nr.
0174.59.00

Rost für Speier

Passend für
  • Speier mit bauseitiger Abkantung
Beschreibung
  • DN 70
  • Material: Edelstahl (V2 A)
  • Durchmesser: 73 mm
  • Höhe: 85 mm
Artikel-Nr.
0174.59.01

Rost für Speier

Passend für
  • Speier mit bauseitiger Abkantung
Beschreibung
  • DN 100
  • Material: Edelstahl (V2 A)
  • Durchmesser: 103 mm
  • Höhe: 105 mm
Artikel-Nr.
0174.59.02

Rost für Speier

Passend für
  • Speier mit bauseitiger Abkantung
Beschreibung
  • DN 50
  • Für die Notentwässerung
  • Material: Edelstahl (V2 A)
  • Durchmesser: 53 mm
  • Höhe: 70 mm
Artikel-Nr.
0174.59.03

Rost für Speier

Passend für
  • Speier mit bauseitiger Abkantung
Beschreibung
  • DN 70
  • Für die Notentwässerung
  • Material: Edelstahl (V2 A)
  • Durchmesser: 73 mm
  • Höhe: 85 mm
Artikel-Nr.
0174.59.04

Rost für Speier

Passend für
  • Speier mit bauseitiger Abkantung
Beschreibung
  • DN 100
  • Für die Notentwässerung
  • Material: Edelstahl (V2 A)
  • Durchmesser: 103 mm
  • Höhe: 105 mm
Artikel-Nr.
0174.59.05
