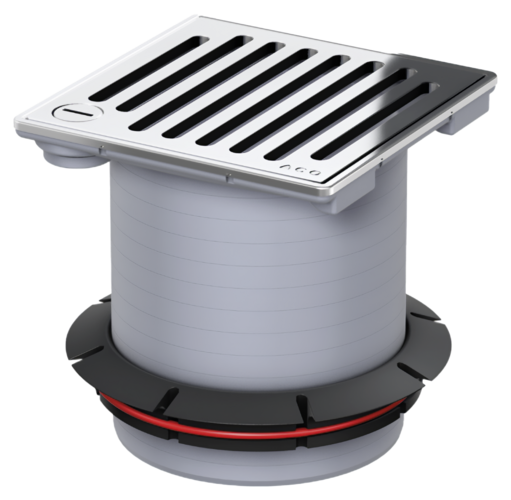

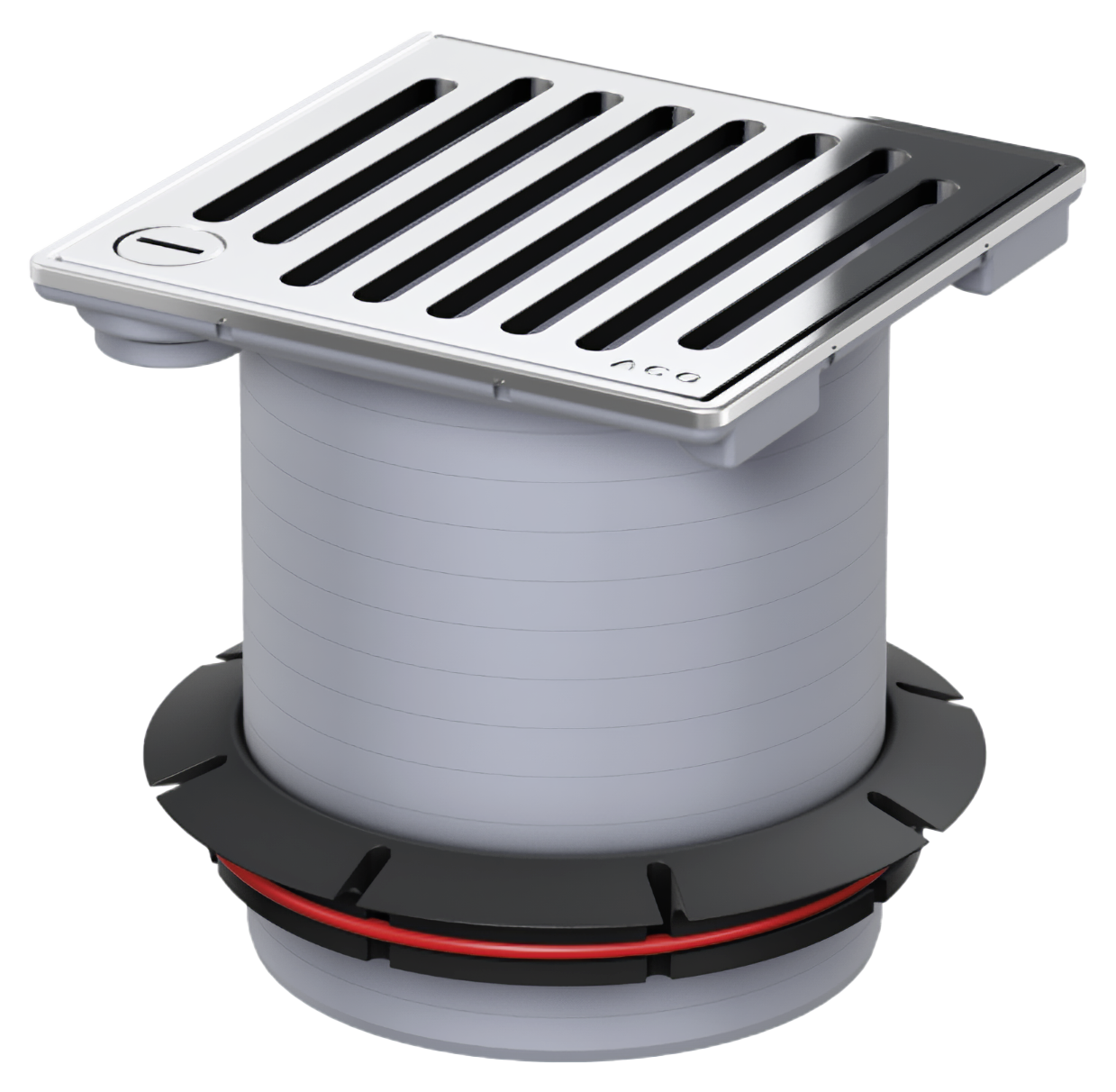

Aufsatzstücke Standard für Ablaufkörper Variant-CR 142

Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Standardaufsatzstücke decken folgende Typen von Bodenaufbauten ab
    • Typ A: Bodenaufbau ohne Abdichtung
    • Typ B: Bodenaufbau mit Abdichtung durch Belagsmasse
    • Typ C: Bodenaufbau mit Abdichtung durch PVC-Belag
    • Typ E: Bodenaufbau mit einer Dichtungsbahn
    • Typ F: Bodenaufbau mit Abdichtung durch zwei Dichtungsbahnen

Standardausführung

AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.Merken
[mm][mm][mm][kg]
  • Kunststoff
  • Kombiring
  • Kunststoff
  • 149 x 149
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
40 – 120
  • Lose eingelegt
0,79579.40.87
  • Lose eingelegt
  • Rutschhemmung: Klasse C
0,79579.41.87
  • MEKU
  • Kombiring
  • Edelstahl
  • 149 x 149
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
40 – 120
  • Verriegelbar
1,89579.40.81
  • Verriegelbar
  • Rutschhemmung: Klasse C
1,89579.41.81
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 148 x 148
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
35 – 90
  • Verschraubt
1,99579.40.89
  • Verschraubt
  • Rutschhemmung: Klasse C
1,99579.41.89
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 150 x 150
  • Gitterrost
  • Edelstahl
  • 142 x 142
  • L 15
50 – 100
  • Lose eingelegt
  • Rutschhemmend
1,99579.40.92
  • Gitterrost
  • Edelstahl
  • 142 x 142
  • M 125
50 – 100
  • Lose eingelegt
  • Rutschhemmend
2,29579.40.93
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 150 x 150
  • Verschlussdeckel
  • Edelstahl
  • L 15
30 – 80
  • Lose eingelegt
2,89579.40.94
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 157
  • Schlitzrost
  • Edelstahl
  • K 3
30 – 65
  • Verschraubt
  • Mit Klemmring
0,99579.40.96
  • Kunststoff
  • Kombiring
  • PVC
  • 148 x 148
  • Schlitzrost
  • Edelstahl
  • 140 x 140
  • K 3
45 – 95
  • Lose eingelegt
1,69579.40.86
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 200 x 200
  • Stegrost
  • Edelstahl
  • 168 x 168
  • M 125
70 – 70
  • Lose eingelegt
3,59579.80.99
AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max		BeschreibungGewichtArtikel-Nr.
  • Kunststoff
  • Kombiring
  • Kunststoff
  • 149 x 149 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
40 – 120 mm
  • Lose eingelegt
0,7 kg9579.40.87
  • Lose eingelegt
  • Rutschhemmung: Klasse C
0,7 kg9579.41.87
  • MEKU
  • Kombiring
  • Edelstahl
  • 149 x 149 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
40 – 120 mm
  • Verriegelbar
1,8 kg9579.40.81
  • Verriegelbar
  • Rutschhemmung: Klasse C
1,8 kg9579.41.81
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 148 x 148 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
35 – 90 mm
  • Verschraubt
1,9 kg9579.40.89
  • Verschraubt
  • Rutschhemmung: Klasse C
1,9 kg9579.41.89
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 150 x 150 mm
  • Gitterrost
  • Edelstahl
  • 142 x 142 mm
  • L 15
50 – 100 mm
  • Lose eingelegt
  • Rutschhemmend
1,9 kg9579.40.92
  • Gitterrost
  • Edelstahl
  • 142 x 142 mm
  • M 125
50 – 100 mm
  • Lose eingelegt
  • Rutschhemmend
2,2 kg9579.40.93
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 150 x 150 mm
  • Verschlussdeckel
  • Edelstahl
  • L 15
30 – 80 mm
  • Lose eingelegt
2,8 kg9579.40.94
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 157 mm
  • Schlitzrost
  • Edelstahl
  • K 3
30 – 65 mm
  • Verschraubt
  • Mit Klemmring
0,9 kg9579.40.96
  • Kunststoff
  • Kombiring
  • PVC
  • 148 x 148 mm
  • Schlitzrost
  • Edelstahl
  • 140 x 140 mm
  • K 3
45 – 95 mm
  • Lose eingelegt
1,6 kg9579.40.86
  • Edelstahl
  • Kombiring
  • Edelstahl
  • 200 x 200 mm
  • Stegrost
  • Edelstahl
  • 168 x 168 mm
  • M 125
70 – 70 mm
  • Lose eingelegt
3,5 kg9579.80.99

Verlängerung

Passend für
  • Alle Bodenabläufe Easyflow
  • Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Kunststoff
  • Geeignet für die Aufnahme von Aufsatzstücken aus Kunststoff sowie Pressdichtungsflanschen
  • Mit Lippendichtung
  • Für den vertieften Einbau von Bodenabläufen
  • Höhenausgleich ca. 160 mm
  • Gewicht: 0,3 kg
Artikel-Nr.
2040.00.00

Saugheber

Passend für
  • Aufsatzstück
    • 5141.94.22
    • 9579.40.94
Beschreibung
  • Zum Öffnen des Verschlussdeckels
  • Gewicht: 0,1 kg
Artikel-Nr.
5141.94.09

Höhenverstellring

Passend für
  • Aufsatzstücke aus Kunststoff
    • 5141.29.00 – 5141.32.00
    • 5141.42.00
    • 5141.48.00
    • 620475 – 620477
    • 9579.60.91
    • 9579.61.91
    • 5141.91.22
    • 5141.91.33
Beschreibung
  • Aus Kunststoff
  • Zur Höhenverstellung
    • Beim ersten Ring: 11 mm
    • Pro weiteren Ring um je: 6 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
5141.30.15

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.22.xx
    • 5141.23.xx
    • 5141.29.xx
    • 5141.30.xx
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.60.91
    • 9579.61.91
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
Artikel-Nr.
5141.00.19

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,8 kg
Artikel-Nr.
9579.27.31

Klemmring

Passend für
  • Aufsatzstücke
    • 5141.96.22
    • 9579.40.96
Beschreibung
  • Für homogene PVC-Noppenbeläge
  • Mit angespritzter PU-Dichtlippe
  • Dicke der Nutzschicht: 2 mm
  • Gesamtdicke (inkl. Noppen): 2,5 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
5141.96.26

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.40.89
    • 9579.41.89
    • 9579.40.86
    • 9579.40.89
    • 9579.40.92
    • 9579.60.89
    • 9579.60.91
    • 9579.60.92
    • 9579.60.93
    • 9579.60.89
    • 9579.61.91
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
9579.03.00

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9579.40.81
    • 9579.41.81
    • 9579.40.87
    • 9579.41.87
    • 9579.40.89
    • 9579.41.89
    • 9579.40.86
    • 9579.40.89
    • 9579.40.92
    • 9579.60.89
    • 9579.60.91
    • 9579.60.92
    • 9579.60.93
    • 9579.60.89
    • 9579.61.91
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,3 kg
Artikel-Nr.
9579.03.19

Kombiring

Passend für
  • Aufsatzstücke Durchmesser: 125 mm
Beschreibung
  • Dichtring
  • O-Ring entnehmbar zur Entwässerung über Sickeröffnung
  • Gewicht: 0,1 kg
Artikel-Nr.
9579.90.00

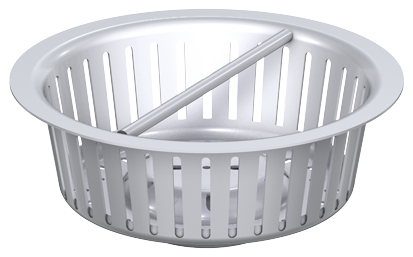

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9579.80.89
    • 9579.91.89
    • 9579.80.22
    • 9579.91.22
    • 9579.80.27
    • 9579.91.27
    • 9579.80.30
    • 9579.91.30
    • 9579.80.99
  • Kompaktabläufe
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 45 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
9579.13.19

Herausnehmbarer Schmutzfang

Passend für
  • Hygiene Kastenrinnen
    • Rinnenbreite: 200 mm
  • Aufsatzstücke
    • 9579.80.89
    • 9579.91.89
    • 9579.80.22
    • 9579.91.22
    • 9579.80.27
    • 9579.91.27
    • 9579.80.30
    • 9579.91.30
    • 9579.80.99
  • Kompaktabläufe Variant-CR 142
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 30 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
9579.10.19
