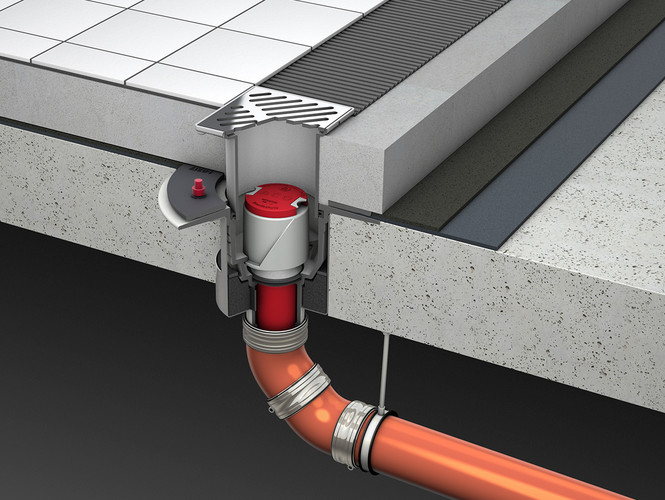

Ablaufkörper Passavant, DN 70 – Stutzenneigung 90°

Produktvorteile

  • Baustoffklasse A1
  • Geprüfte und praxisgerechte Brandschutzlösungen (AbZ. Z‑19.17‑2144)
    • Bei Einbau Fit-in - Mindest-Deckendicke: 100 mm
  • abG: Z‑19.53‑2419
  • Schallschutzgeprüft gemäß DIN EN 4109/VDI 4100:2012
    • Schallpegel: LAFmax ≤ 22 dB(A)

Produktinformationen

Brandschutz

Feuerwiderstandsklasse R 30 – R 90 bzw. R 120 geprüft gemäß AbZ: Z‑19.17‑2144 bei Verwendung eines Brandschutz-Sets.
FlanschausführungAussparungAbflussleistungOberflächeGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[mm][l/s][kg]
BildMit Halterand200 x 1702,0Mit Anstrich3,95169.10.20109,14 €1
BildMit Halterand200 x 1702,0Weiß epoxiert3,95169.60.20170,13 €1
BildMit Klebeflansch360 x 1802,0Mit Anstrich7,75170.10.20141,24 €1
BildMit Klebeflansch360 x 1802,0Weiß epoxiert7,75170.60.20201,16 €1
BildMit Pressdichtungsflansch320 x 1802,0Mit Anstrich8,65171.10.20223,63 €1
BildMit Pressdichtungsflansch320 x 1802,0Weiß epoxiert8,65171.60.20304,95 €1
Aussparung (LxB)AbflussleistungGewichtArtikel-Nr.
BildMit Halterand200 x 170 mm2,0 l/sOhne seitlichen Zulauf3,9 kg5169.10.20
BildMit Klebeflansch360 x 180 mm2,0 l/sOhne seitlichen Zulauf7,7 kg5170.10.20
BildMit Pressdichtungsflansch320 x 180 mm2,0 l/sOhne seitlichen Zulauf8,6 kg5171.10.20
BildMit Halterand200 x 170 mm2,0 l/sOhne seitlichen Zulauf3,9 kg5169.60.20
BildMit Klebeflansch360 x 180 mm2,0 l/sOhne seitlichen Zulauf7,7 kg5170.60.20
BildMit Pressdichtungsflansch320 x 180 mm2,0 l/sOhne seitlichen Zulauf8,6 kg5171.60.20

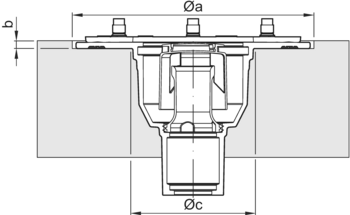

NennweiteøaøbøcArtikel-Nr.
[mm][mm][mm]
DN 7021081605169.10.20
DN 7021081605169.60.20
DN 7037081605170.10.20
DN 7037081605170.60.20
DN 7031081605171.10.20
DN 7031081605171.60.20

Oberteil

Passend für
  • Alle Ablaufkörper Passavant
    • DN 50 – DN 100
Beschreibung
  • Aus Gusseisen
  • Stutzendurchmesser: 125 mm
  • Mit Abdichtring
  • Mit Pressdichtungsflansch
  • Höhenverstellbarkeit: 50 – 104 mm
  • Mit Anstrich
  • Gewicht: 7,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 246,10 €
  • Rabattgruppe: 1

Oberteil

Passend für
  • Alle Ablaufkörper Passavant
    • DN 50 – DN 100
Beschreibung
  • Aus Gusseisen
  • Stutzendurchmesser: 125 mm
  • Mit Abdichtring
  • Mit Pressdichtungsflansch
  • Höhenverstellbarkeit: 50 – 104 mm
  • Weiß epoxiert
  • Gewicht: 7,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 531,79 €
  • Rabattgruppe: 1

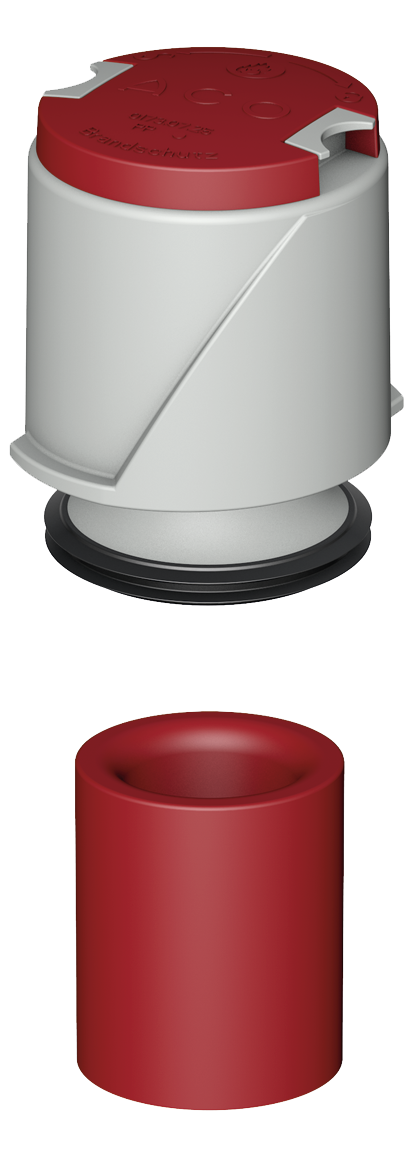

Brandschutz-Set

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz Ausrüstung von Ablaufkörpern
  • Bestehend aus
    • Geruchverschluss mit Hitzeschild
    • Brandschutz Kartusche
  • Bauaufsichtliche Zulassung: AbZ. Z‑19.17‑2144
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 129,47 €
  • Rabattgruppe: 1

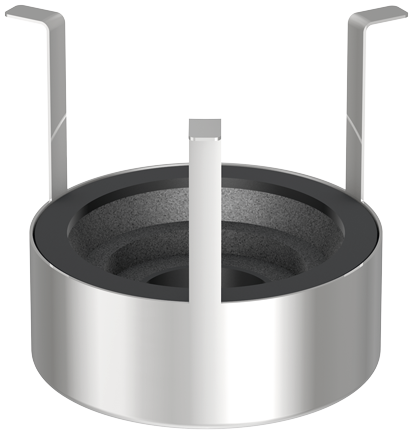

Fit-in Einbauset

Passend für
  • Ablaufkörper Passavant
  • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: ∅ 160 mm
  • Abmessungen Fit-in
    • Durchmesser: 159 mm
    • Höhe: 149 mm
  • Bauaufsichtliche Zulassung:
    • AbZ. Z‑19.17‑2144
    • aBG: Z‑19.53‑2419
  • Gewicht: 1,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 156,22 €
  • Rabattgruppe: 1

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 88,06 €
  • Rabattgruppe: 1

Zwischenstück

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Höhenverstellbarkeit: 35 – 90
  • Mit Abdichtring
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 39,80 €
  • Rabattgruppe: 1

Zwischenstück mit Zulauf

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Kunststoff
  • Mit Abdichtring
  • Mit seitlichem Zulauf
  • DN 50
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 42,91 €
  • Rabattgruppe: 1

Geruchsverschluss

Passend für
  • Alle Ablaufkörper Passavant
    • DN 50 – DN 100
Beschreibung
  • Bestehend aus:
    • Glocke und Staurohr
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 37,56 €
  • Rabattgruppe: 1

Geruch- und Rauchstopp

Passend für
  • Geruchsverschluss
  • Brandschutz-Sets
Beschreibung
  • Aus Gummi
  • Nur in Verbindung mit Geruchverschluss oder Brandschutz-Set
  • Bei ACO Bodenablauf Passavant: Durchflussreduzierung auf 0,3 l/s
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 23,86 €
  • Rabattgruppe: 1

Schlauchstück DN 70/DN 80

Passend für
  • Ablaufkörper Passavant
    • DN 70
Beschreibung
  • Zum Anschluss von Ablaufkörpern DN 70 an SML-Rohr DN 80
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 8,67 €
  • Rabattgruppe: 1

Einfach im Brandschutz

Der Werkstoff Gusseisen gehört zur Baustoffklasse A1. Daher wird mit dem ACO Bodenablauf Passavant keine zusätzliche Brandlast ins Gebäude eingebracht. Für maximale Sicherheit sorgen das ACO Brandschutz-Set und der Rauchstopp.

Technische Besonderheiten:

  • nichtbrennbares Material (Baustoffklasse A1); Schmelzpunkt: 1.150 °C
  • Brandschutz von oben und unten (R 30 – R 120)
  • Brandschutz mit Rauchstopp ohne Wasservorlage
  • ab einer Deckendicke von 100 mm

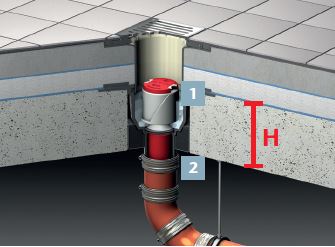

Bildbeschriftung:

  • 1 Geruchverschluss mit Hitzeschild
  • 2 Brandschutz-Kartusche

ACO Bodenablauf Passavant mit Brandschutz-Set

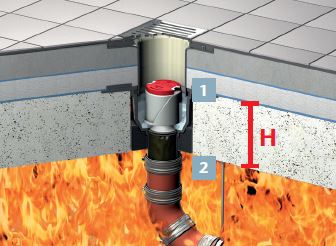

ACO Bodenablauf Passavant mit aktivierter Brandschutz-Kartusche gegen Feuer von unten

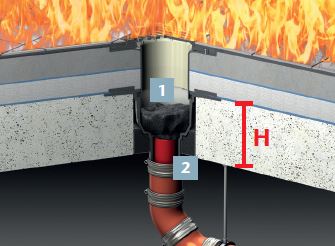

ACO Bodenablauf Passavant mit aktiviertem Hitzeschild im Geruchverschluss gegen Feuer von oben

Einfach in der Montage

Der Werkstoff Gusseisen hat eine hohe Druckfestigkeit, dadurch kann der Ablaufkörper dauerhaft Belastungen aufnehmen. Der neue Ablaufkörper benötigt nur eine Kernbohrung von Ø 160 mm.

Technische Besonderheiten:

  • einfacher Einbau durch Kernbohrung 160 mm
  • sichere Montage der Aufsatzstücke durch fest positionierten Halte-/ Abdichtring
  • dauerhaft auch bei hohen mechanischen Belastungen während der Bauphase flacher Flansch

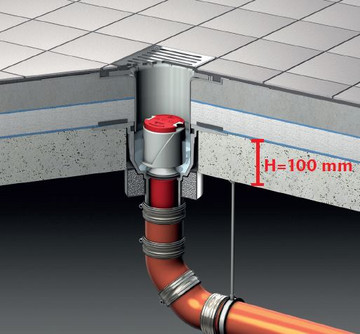

Montagefreundlich: Sicherer Einbau auch bei Mindestdeckendicken von 100 mm

Versorgungskabel, wie auch Ver- und Entsorgungsleitungen, in gewerblichen und privaten Gebäuden sind unumgänglich. Bei den erforderlichen Durchbrüchen und Öffnungen werden häufig vor Ort Schall- und Brandschutzanforderungen vernachlässigt. Das kann zu schweren Baumängeln, im Brandfall sogar zu Gefahr für Leib und Leben, führen.

Der Fachhandwerker kann in der Regel Kernbohrungen bis Ø 160 mm mittels Handkernbohrgeräten selbst erstellen. In Kombination mit dem Trockenbauelement Fit-in ist die Errichtung einer Rohrabschottung in R90 Qualität ab eine Deckendicke von 100 mm bauaufsichtlich zugelassen. Zusätzliche aufwendige bauliche oder planerische Maßnahmen, wie zum Beispiel der Einsatz von Calziumsilikat- Platten zum Erreichen der notwendigen Deckendicke, sind nicht notwendig.

Besonders im Bereich der Gebäudesanierung und -modernisierung bietet die Kernbohrung eine hervorragende Alternative zu zeitaufwendigen Stemmarbeiten. Kernbohrungen dagegen erfolgen erschütterungsfrei, geräuscharm und nahezu staubfrei. Dies ermöglicht die Beibehaltung des Gebäudebetriebs während der Arbeit. Ein weiterer Vorteil von Kernbohrungen ist die hohe Maßgenauigkeit. Das gesamte ACO Bodenablaufprogramm Passavant DN 50 – DN 100 ist auf den Kernbohrungsdurchmesser 160 mm abgestimmt.

Vorteile

  • kleine Kernbohrung Ø 160 mm für alle Bodenabläufe
  • schnelle und wirtschaftliche Montage
  • Brandschutz ab 100 mm Deckendicke ohne weitere bauliche Maßnahmen

Einfach im Schallschutz

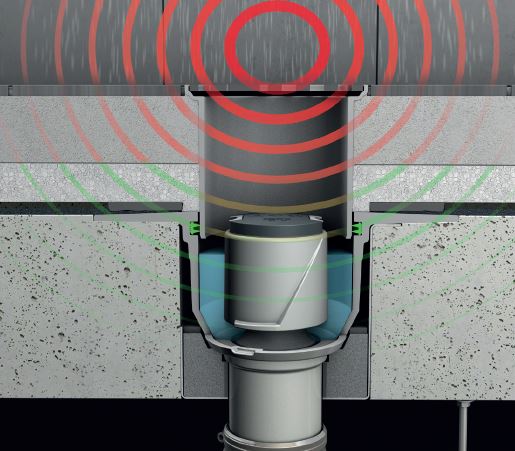

In unserer schnelllebigen und oft auch sehr lauten Zeit ist Ruhe zu einem Grundbedürfnis geworden. Um so wichtiger wird der integrierte Schallschutz in der Entwässerung. Der ACO Bodenablauf Passavant ist so konzipiert, dass die einzelnen Bauteile komplett schallentkoppelt sind.

Technische Besonderheit:

  • Schallpegel LAFmax ≤ 22 dB(A) entspricht VDI 4100 : 2012 in der höchsten Schallschutzstufe (SSt III) für alle Abläufe
  • hohe Dichte des WerkstoffsGusseisen

Integrierter Schallschutz ohne Zusatzbauteile

Die hohe Dichte des Werkstoffs Gusseisen und die konstruktiv integrierte Schallentkopplungssysteme tragen zu einer sicheren und dauerhaft wirksamen Körperschallreduzierung bei. Der ACO Bodenablauf Passavant orientiert sich an den neusten Regelwerken, wie der VDI 4100 und entspricht dort der höchsten Schallschutzstufe (SSt III).

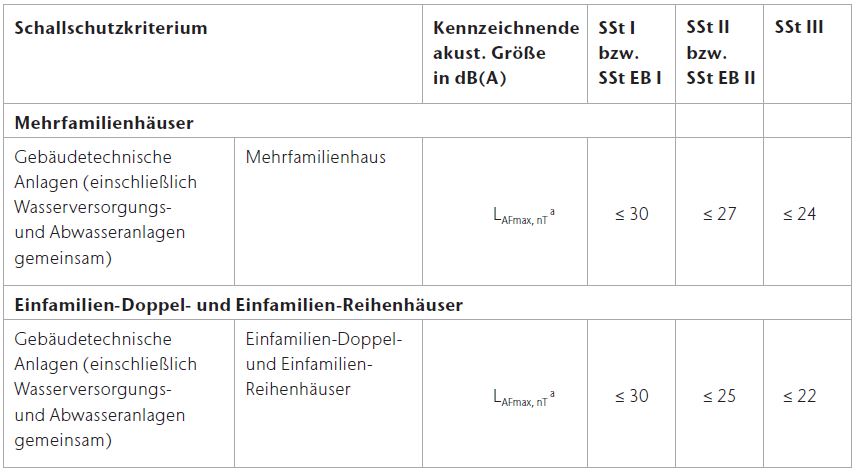

Kennwerte für Schallschutzstufen in Mehrfamilienhäusern (Auszug aus der VDI 4100 : 2012)

a) Einzelne kurzzeitige Geräuschspitzen, die beim Betätigen (Öffnen, Schließen, Umstellen, Unterbrechen u. Ä.) der Armaturen
und Geräte der Wasserinstallation entstehen, sollen die Kennwerte der SSt II und SSt III um nicht mehr als 10 dB(A) übersteigen.
Dabei wird eine bestimmungsgemäße Benutzung vorausgesetzt.
