Kompaktabläufe, ohne Geruchsverschluss, mit Halterand

• Bestellinformationen
• Kernbohrungsmaße

Nennweite: DN 100

Klasse	Stutzen- neigung	Aussparung	Beschreibung	Gewicht	Artikel-Nr.	Downloads	Merken
		[mm]		[kg]
L 15	90°	260 x 360	Abflusswert: 4,0 l/s Rost Lose eingelegt	11,7	5190.00.00
		300 x 450	Mit Sickeröffnungen Herausnehmbarer Schmutzfang Aus PE hart Abflusswert: 4,0 l/s Rost Lose eingelegt	17,5	5190.10.00
M 125	90°	260 x 360	Abflusswert: 4,0 l/s Rost Lose eingelegt	11,3	5190.05.00
		300 x 450	Mit Sickeröffnungen Herausnehmbarer Schmutzfang Aus PE hart Abflusswert: 4,0 l/s Rost Lose eingelegt	17,5	5190.15.00

Klasse	Stutzenneigung	Aussparung	Beschreibung	Gewicht	Artikel-Nr.
Nennweite: DN 100
L 15	90°	260 x 360 mm	Abflusswert: 4,0 l/s Rost Lose eingelegt	11,7 kg	5190.00.00
L 15	90°	300 x 450 mm	Mit Sickeröffnungen Herausnehmbarer Schmutzfang Aus PE hart Abflusswert: 4,0 l/s Rost Lose eingelegt	17,5 kg	5190.10.00
M 125	90°	260 x 360 mm	Abflusswert: 4,0 l/s Rost Lose eingelegt	11,3 kg	5190.05.00
M 125	90°	300 x 450 mm	Mit Sickeröffnungen Herausnehmbarer Schmutzfang Aus PE hart Abflusswert: 4,0 l/s Rost Lose eingelegt	17,5 kg	5190.15.00

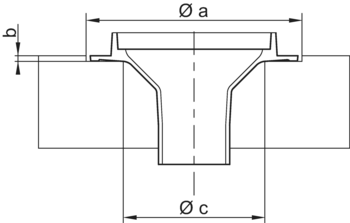

Nennweite	øa	øb	øc	Beschreibung	Artikel-Nr.
	[mm]	[mm]	[mm]
DN 100	320	15	215	Bei Kernbohrungsmaß c2 reduziert sich das Maß b auf 11 mm	5190.00.00
DN 100	410	10	290	Bei Kernbohrungsmaß c2 reduziert sich das Maß b auf 11 mm	5190.10.00
DN 100	320	15	215	Bei Kernbohrungsmaß c2 reduziert sich das Maß b auf 11 mm	5190.05.00
DN 100	410	15	290	Bei Kernbohrungsmaß c2 reduziert sich das Maß b auf 11 mm	5190.15.00
