ACO Haustechnik

Kompaktabläufe, ohne Geruchsverschluss, ohne Halterand

Produktvorteile

  • Direkter Einbau in die Bodenplatte
  • Einfache Montage durch integrierten Rostrahmen
  • Robuste Bauform
  • Geeignet für Abdichtung durch Bodenbelag
  • Beständig gegen Öle, Benzine und Diesel
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Bodenabläufe geprüft gemäß DIN EN 1253‑2
  • Aus Gusseisen
  • Mit Anstrich (Transportschutz)
  • Baustoffklasse A1
  • Ohne Geruchsverschluss
  • Für Anschluss an SML-Rohr geprüft gemäß DIN 19522/DIN EN 877

Nennweite: DN 100

KlasseStutzen-

neigung		AussparungBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][kg]
L 151,5°240 x 550
  • Herausnehmbarer Schmutzfang
    • Aus PE
  • Abflusswert: 2,0 l/s
  • Rost
    • Lose eingelegt
8,65185.10.00303,88 €1
90°300 x 300
  • Abflusswert: 4,0 l/s
  • Rost
    • Lose eingelegt
10,05191.00.00
  • Abflusswert: 4,5 l/s
  • Rost
    • Lose eingelegt
9,75193.00.00270,71 €1
M 1251,5°330 x 650
  • Abflusswert: 3,0 l/s
  • Rost
    • Lose eingelegt
24,15189.10.00674,10 €1
300 x 600
  • Abflusswert: 3,0 l/s
  • Rost
    • Lose eingelegt
14,86199.00.00204,37 €1
90°300 x 300
  • Abflusswert: 4,0 l/s
  • Rost
    • Lose eingelegt
10,05191.05.00372,36 €1
250 x 250
  • Abflusswert: 3,5 l/s
  • Rost
    • Lose eingelegt
11,35194.10.00243,96 €1
  • Abflusswert: 3,5 l/s
  • Rost verschraubt
11,35194.19.00354,17 €1

Nennweite: DN 125

KlasseStutzen-

neigung		AussparungBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][kg]
M 12590°250 x 250
  • Abflusswert: 3,5 l/s
  • Rost
    • Lose eingelegt
11,65194.20.00243,96 €1
  • Abflusswert: 3,5 l/s
  • Rost verschraubt
11,35194.29.00354,17 €1

Nennweite: DN 150

KlasseStutzen-

neigung		AussparungBeschreibungGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][kg]
L 1590°300 x 300
  • Abflusswert: 4,5 l/s
  • Rost
    • Lose eingelegt
10,35192.00.00
M 12590°250 x 250
  • Abflusswert: 3,5 l/s
  • Rost verschraubt
11,35194.39.00354,17 €1
  • Abflusswert: 3,5 l/s
  • Rost
    • Lose eingelegt
11,65194.30.00243,96 €1
300 x 300
  • Abflusswert: 4,5 l/s
  • Rost
    • Lose eingelegt
10,35192.05.00432,28 €1
KlasseStutzenneigungAussparungBeschreibungGewichtArtikel-Nr.
L 151,5°240 x 550 mm
  • Herausnehmbarer Schmutzfang
    • Aus PE
  • Abflusswert: 2,0 l/s
  • Rost
    • Lose eingelegt
8,6 kg5185.10.00
L 1590°300 x 300 mm
  • Abflusswert: 4,0 l/s
  • Rost
    • Lose eingelegt
10,0 kg5191.00.00
L 1590°300 x 300 mm
  • Abflusswert: 4,5 l/s
  • Rost
    • Lose eingelegt
9,7 kg5193.00.00
M 1251,5°330 x 650 mm
  • Abflusswert: 3,0 l/s
  • Rost
    • Lose eingelegt
24,1 kg5189.10.00
M 1251,5°300 x 600 mm
  • Abflusswert: 3,0 l/s
  • Rost
    • Lose eingelegt
14,8 kg6199.00.00
M 12590°300 x 300 mm
  • Abflusswert: 4,0 l/s
  • Rost
    • Lose eingelegt
10,0 kg5191.05.00
M 12590°250 x 250 mm
  • Abflusswert: 3,5 l/s
  • Rost
    • Lose eingelegt
11,3 kg5194.10.00
M 12590°250 x 250 mm
  • Abflusswert: 3,5 l/s
  • Rost verschraubt
11,3 kg5194.19.00
M 12590°250 x 250 mm
  • Abflusswert: 3,5 l/s
  • Rost
    • Lose eingelegt
11,6 kg5194.20.00
M 12590°250 x 250 mm
  • Abflusswert: 3,5 l/s
  • Rost verschraubt
11,3 kg5194.29.00
L 1590°300 x 300 mm
  • Abflusswert: 4,5 l/s
  • Rost
    • Lose eingelegt
10,3 kg5192.00.00
M 12590°250 x 250 mm
  • Abflusswert: 3,5 l/s
  • Rost verschraubt
11,3 kg5194.39.00
M 12590°250 x 250 mm
  • Abflusswert: 3,5 l/s
  • Rost
    • Lose eingelegt
11,6 kg5194.30.00
M 12590°300 x 300 mm
  • Abflusswert: 4,5 l/s
  • Rost
    • Lose eingelegt
10,3 kg5192.05.00

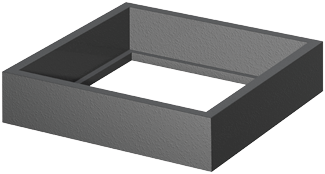

Aufsatzrahmen

Passend für
  • Bodenabläufe DN 100
    • 5194.10.00
    • 5194.20.00
    • 5194.30.00
  • Roste
    • 5095.00.20
    • 5095.01.20
    • 5084.85.20
  • Aufsatzstücke
    • 5141.83.00
    • 5141.83.22
    • 5084.82.00
    • 5084.84.00
    • 5084.85.00
Beschreibung
  • Aus Gusseisen
  • Rahmenmaß: 197 x 197 mm
  • Zur stufenweisen Höhenverstellung um je 46 mm
  • Mit Anstrich
  • Gewicht: 3,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 96,84 €
  • Rabattgruppe: 1
Artikel-Nr.
5095.80.00

Aufsatzrahmen

Passend für
  • Bodenablauf DN 100
    • 6199.00.00
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Durchmesser: 242 mm
  • Zur stufenweisen Höhenverstellung um je 39 mm
  • Gewicht: 2,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 78,86 €
  • Rabattgruppe: 1
Artikel-Nr.
6199.00.80
