ACO Haustechnik

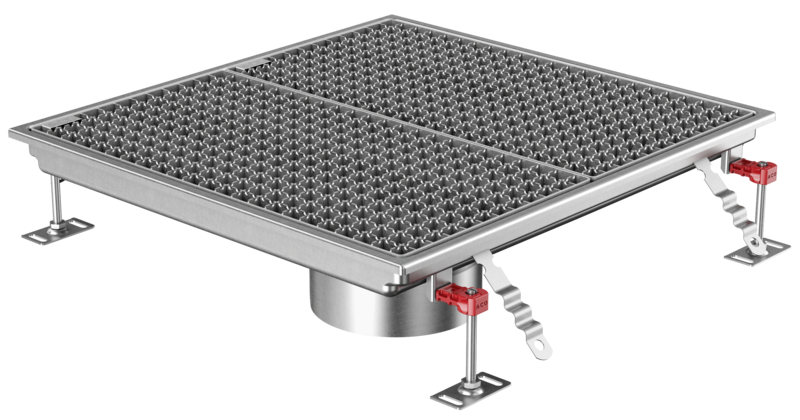

Hygiene Bodenwannen

Produktvorteile

  • Verschiedene Rinnenanschlussprofile zum Anschluss handelsüblicher Abdichtungssysteme
  • Praxisgerechte Brandschutzlösung
  • Orbital geschweißter Rinnenstutzen
  • Werkseitige Hohlraumverfüllung
  • Tiefgezogene Eimerauflage und Endstücke sowie Große Radien (mind. 3 mm Radius)
    • Keine Spaltkorrosion
    • Einfache Reinigung
  • Gefälle in Längs- und Querrichtung
    • Kein stehendes Wasser in der Wanne

Produktinformationen

  • Aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß DIN EN 1253
  • Materialdicke: 1,5 mm
  • Konstruktion:
    • Geschweißt und gebeizt
    • Mit herausnehmbarem Schmutzfang
    • Mit Bodenankern
    • Mit Höhenjustierschrauben, Material ST 37
  • Gitterrostabdeckung:
    • Belastungsklasse: L 15
    • Rutschhemmungsklasse: R 12
    • Material: Edelstahl, Werkstoff 1.4301
  • Passende Ergänzungsbauteile

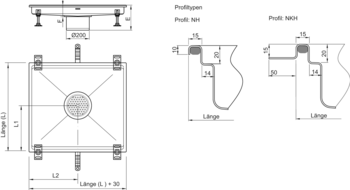

Profil: NH

LängeStutzenabstand (L1/L2)Abmessung EAbmessung FAnzahl GitterrosteMaschenweiteArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[mm][mm][mm][mm][mm]
Bild400200 / 21521060122 x 229640.20.04865,63 €4
500250 / 27521565122 x 229650.20.051.006,87 €4
600300 / 31522070222 x 229660.20.061.279,72 €4
800400 / 41523080222 x 229680.20.082.001,97 €4
1000500 / 51519860322 x 229610.20.10

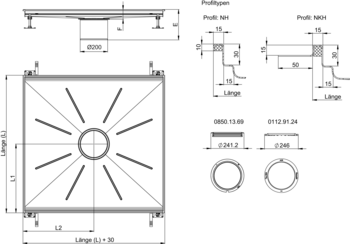

Profil: NKH

LängeStutzenabstand (L1/L2)Abmessung EAbmessung FAnzahl GitterrosteMaschenweiteArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
[mm][mm][mm][mm][mm]
Bild400200 / 21521060122 x 229640.60.04968,35 €4
500250 / 27521565122 x 229650.60.051.123,50 €4
600300 / 31522070222 x 229660.60.061.420,96 €4
800400 / 41523080222 x 229680.60.082.196,71 €4
1000500 / 51519860322 x 229610.60.10
ProfilLängeStutzenabstand (L1/L2)EFAnzahl GitterrosteMaschenweiteArtikel-Nr.
BildNH400 mm200 / 215 mm210 mm60 mm122 x 22 mm9640.20.04
BildNH500 mm250 / 275 mm215 mm65 mm122 x 22 mm9650.20.05
BildNH600 mm300 / 315 mm220 mm70 mm222 x 22 mm9660.20.06
BildNH800 mm400 / 415 mm230 mm80 mm222 x 22 mm9680.20.08
BildNH1000 mm500 / 515 mm198 mm60 mm322 x 22 mm9610.20.10
BildNKH400 mm200 / 215 mm210 mm60 mm122 x 22 mm9640.60.04
BildNKH500 mm250 / 275 mm215 mm65 mm122 x 22 mm9650.60.05
BildNKH600 mm300 / 315 mm220 mm70 mm222 x 22 mm9660.60.06
BildNKH800 mm400 / 415 mm230 mm80 mm222 x 22 mm9680.60.08
BildNKH1000 mm500 / 515 mm198 mm60 mm322 x 22 mm9610.60.10

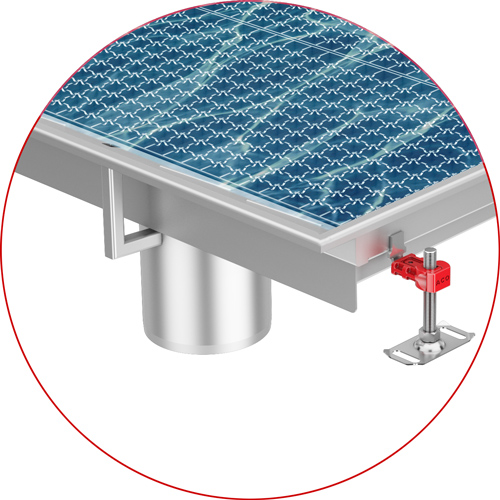

Sonderlösung: ACO Desinfektions-Bodenwanne
Hygienisch excellent

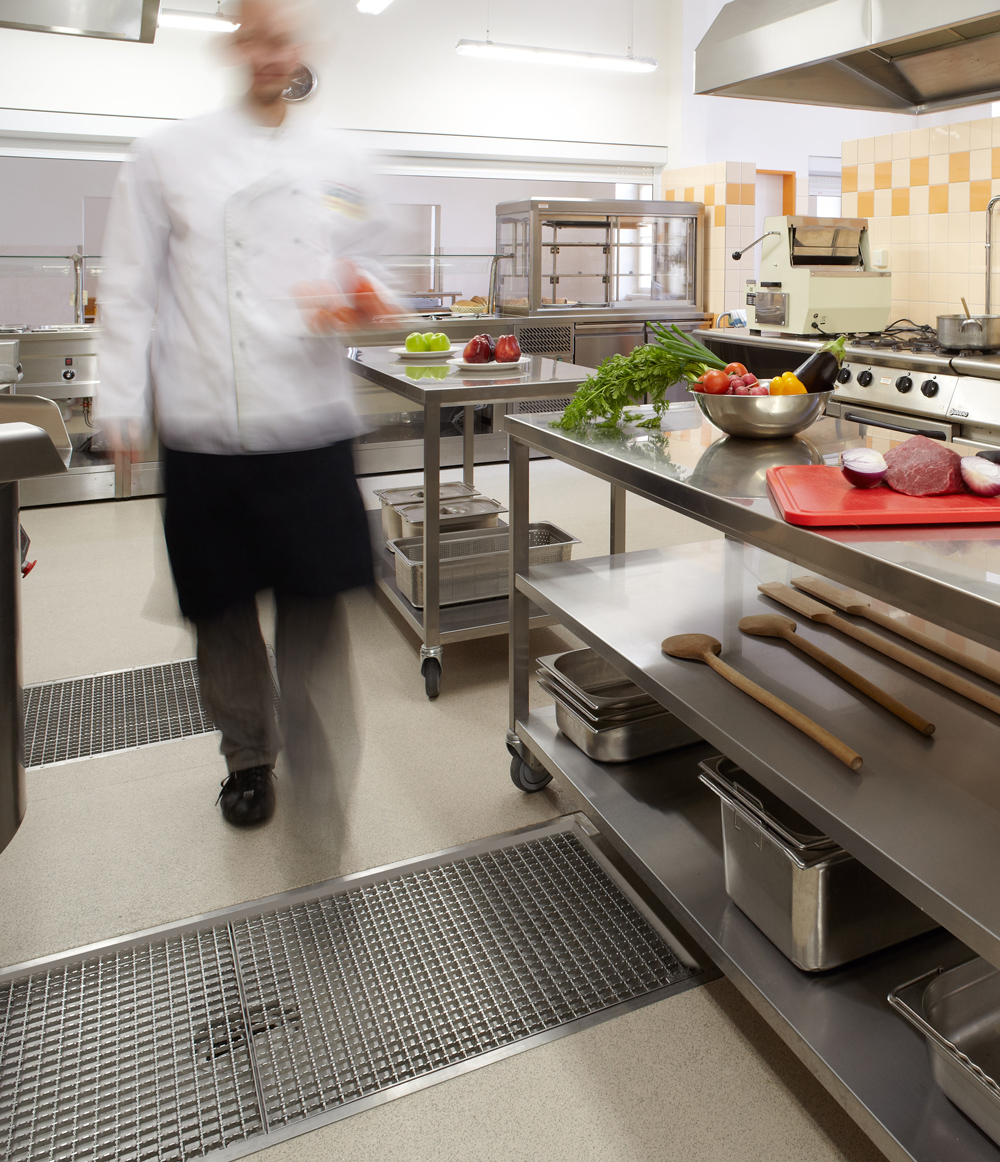

Die Desinfektions-Bodenwannen werden vor einem Zutritt von Produktionsbereichen in der Lebensmitteverarbeitung, in Reinräumen und allen hygienisch relevanten Räumen angeordnet. Sie können auch im Zutrittsbereich von Tieraufzuchtbetrieben wie z, B. Hühner- oder Schweinemastbetrieben eingesetzt werden. Die Desinfektions-Bodenwannen dienen beim Durchschreiten der
einfachen Sohlendesinfektion der Schuhe oder auch zur Desinfektion von Rädern und Rollen für mobile Gerätschaften und Transportwagen. Sie sind wichtiger Bestandteil eines Hygienekonzeptes
mit dem Ziel, die Übertragung von Kontaminationen zu vermeiden.

Aufbau der Desinfektions-Bodenwanne

Die Bodenwanne besteht aus hochwertigem CrNi-Stahl der besonders resistent gegen Schmutz, Fett und Chemikalien ist. Die Wannenkonstruktion ist in zwei Profiltypen erhältlich. Ein Normalprofil sowie ein Normalprofil mit einem angeformtenm Anschlussflansch, jeweils mit werkseitig integrierter Hohlraumverfüllung. Die Gitterroste sind in Segmente unterteilt und ermögliche
durch ihre Größe eine effektive Reinigung in der Spühlmachiene. Die Bodenwanne ist mit den Standard ACO Edelstahlabläufen Variant CR kombinierbar.

Sonderlösung: ACO Desinfektions-Bodenwanne

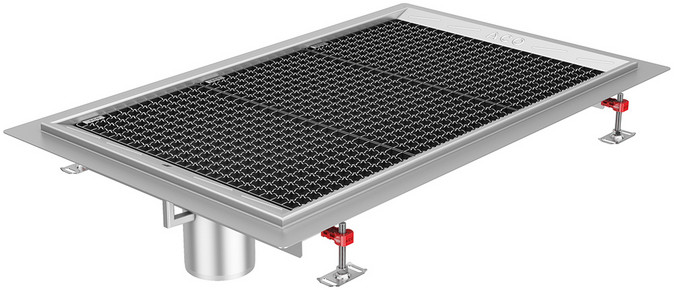

ACO Desinfektions-Bodenwanne mit Anschlussflansch

FlanschausführungAbmessungenRinnenprofilArtikelnummer
Mit Anschlussflansch600 x 1030NKH9810.06.91
Mit Anschlussflansch800 x 1320NKH9810.08.91

Kontaktieren Sie jetzt Ihren Ansprechpartner:

Telefon: +49 36965 / 819 585
Fax: +49 36965 / 819 369
E-Mail: anwendungstechnik@aco.com

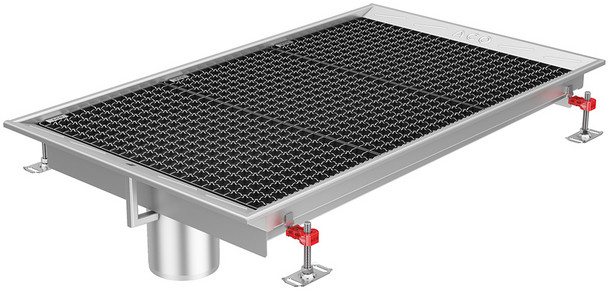

ACO Desinfektions-Bodenwanne ohne Anschlussflansch

FlanschausführungAbmessungenRinnenprofilArtikelnummer
Ohne Anschlussflansch600 x 1030NH9810.06.00
Ohne Anschlussflansch800 x 1320NH9810.08.00

Sonderlösung: ACO Desinfektions-Bodenwanne

Produktinformationen

  • Desinfektionsbodenwanne Typ NH / Typ NKH
  • Werkstoff: CrNi-Stahl 1.4404
  • Als Durchschreitewanne mit extra großen Radien im Profil
  • Zur einfacheren und gründlichen Reinigung
  • Zum Befüllen mit Desinfektionsmittel, Desinfektionsspiegel 9mm über OK Rost
  • In Schweißkonstruktion, mit profilierten Ein- und Austrittsschrägen und
  • angeschweißten Überlauf
  • Mit herrausnehmbaren rutschhemmenden Gitterosten
    • Belastungsklasse L15
    • Rutschhemmungsklasse R 12
    • Maschenweite 25 x 25 mm
  • Mit 1 Stutzen D125 mm, passend für Abläufe Variant CR 142 DN70
  • Mit entnehmbaren Verschlusstopfen zur Restentleerung
  • Mit Kombiring und werkseitiger Hohlraumverfüllung
  • Mit umlaufenden höhenverstellbaren Montagefüßen und Mauerankern
