ACO Haustechnik

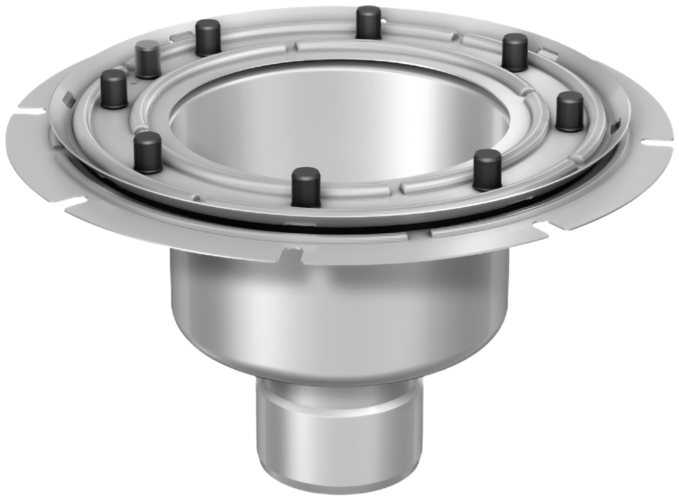

Ablaufkörper Variant-CR 142, DN 100 zu Sanitär-Kastenrinne 150 mm


Produktinformationen

  • Ablaufkörper DN 100
  • Geprüft gemäß DIN EN 1253‑1
  • Aus Edelstahl, Werkstoff 1.4301
  • Ohne Geruchsverschluss

Stutzenneigung: 90°

FlanschausführungAussparungAbflusswertGewichtArtikel-Nr.Merken
[mm][l/s][kg]
BildMit Pressdichtungsflansch360 x 2301,43,59569.20.00
StutzenneigungAussparungAbflusswertGewichtArtikel-Nr.
BildMit Pressdichtungsflansch90°360 x 230 mm1,4 l/s3,5 kg9569.20.00

Oberteil mit Klebeflansch

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 1,5 kg

Einbauset Fit-in

Passend für
  • Ablaufkörper Variant CR 142
    • DN 100
    • Stutzenneigung 90°
    • Mit Klebe- und Pressdichtungsflansch
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbai in Kernbohrungen: 225 mm
  • Abmessungen Fit-in
    • Durchmesser: 215 mm
    • Höhe: 150 mm
  • Bauaufsichtliche Zulassungen
    • AbZ Z19‑17‑1527
    • AbG Z‑19‑53‑2294

Brandschutz-Glockengeruchsverschluss

Passend für
  • Ablaufkörper Variant CR 142
    • DN 100
    • Stutzenneigung 90°
Beschreibung
  • Mit angeformter Brandschutz-Kartusch
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
  • Zulassungen
    • AbZ Z‑19.17‑1527
    • AbG Z‑19.53‑2294

Geruchsverschluss

Passend für
  • Ablaufkörper Variant CR 142
    • DN 100
    • Stutzenneigung 90°
Beschreibung
  • Aus Kunsstoff

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 3,1 kg

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit seitlichem Zulauf und Steckmuffe DN 50
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 110 – 160 mm
  • Gewicht: 0,1 kg

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,8 kg

Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 1,5°/90°
  • Kompaktabläufe Variant-CR 142
    • DN 70/DN 100
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verwendung mit Haltering
    • 9579.13.26
  • Gewicht: 0,4 kg

Haltering

Passend für
  • Geruchsverschluss
    • 9579.13.15
Beschreibung
  • Aus Gummi
  • Gewicht: 0,2 kg

Kombiring

Passend für
  • Aufsatzstücke Durchmesser: 125 mm
Beschreibung
  • Dichtring
  • O-Ring entnehmbar zur Entwässerung über Sickeröffnung
  • Gewicht: 0,1 kg
