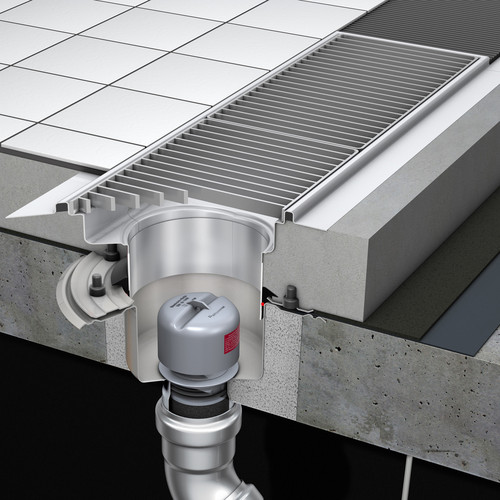

Kastenrinnen 150 mm

Flexible Rinnenformen, -maße und Ausführungen
Sonderrinnen möglich
Durch verschiedenste Rinnenanschlussprofile Anschluss aller handelsüblichen Abdichtungsverfahren
Orbital geschweißter Rinnenstutzen
Tiefgezogene Eimerauflage und Endstücke
Werkseitige Hohlraumverfüllung
Gefälle in Längs- und Querrichtung
- Kein stehendes Wasser in der Rinne
Große Radien (mind. 3 mm Radius)
- Keine Spaltkorrosion
- Einfache Reinigung

Hinweis: Beim Profil NK verringert sich durch den zu verwendenden Kombiring die maximale Höhenverstellbarkeit um 30 mm.

Hinweis: Längen bis 3 m ab Lager. Über 3 m und Sonderlängen auf Anfrage.

Hinweis: Lieferzeiten für die Profile NF, NH und NFH auf Anfrage.

Rinnenbreite	Länge	Stutzenabstand (L1/L2)	Abmessung (E/F)	Höhenver- stellbarkeit	Artikel-Nr.	Downloads	Merken
[mm]	[mm]	[mm]	[mm]	[mm]	Artikel-Nr.	Downloads	Merken
150	530	265 / 265	190 / 60	100 – 160	9715.10.05
	1030	730 / 300	190 / 65	105 – 165	9715.10.10
	1030	515 / 515	190 / 60	100 – 160	9715.10.11
	1530	1230 / 300	190 / 65	105 – 165	9715.10.15
	1530	765 / 765	190 / 60	100 – 160	9715.10.16
	2030	1530 / 500	190 / 65	105 – 165	9715.10.20
	2030	1015 / 1015	190 / 60	100 – 160	9715.10.21
	2530	2080 / 450	190 / 75	105 – 165	9715.10.25
	2530	1265 / 1265	190 / 70	110 – 170	9715.10.26
	3030	1515 / 1515	190 / 70	115 – 175	9715.10.30

Rinnenbreite	Länge	Stutzenabstand (L1/L2)	Abmessung (E/F)	Höhenver- stellbarkeit	Artikel-Nr.	Downloads	Merken
[mm]	[mm]	[mm]	[mm]	[mm]	Artikel-Nr.	Downloads	Merken
150	530	265 / 265	190 / 60	100 – 160	9715.60.05
	1030	730 / 300	190 / 65	105 – 165	9715.60.10
	1030	515 / 515	190 / 60	100 – 160	9715.60.11
	1530	1230 / 300	190 / 65	105 – 165	9715.60.15
	1530	765 / 765	190 / 60	100 – 160	9715.60.16
	2030	1530 / 500	190 / 65	105 – 165	9715.60.20
	2030	1015 / 1015	190 / 60	100 – 160	9715.60.21
	2530	2080 / 450	190 / 75	105 – 165	9715.60.25
	2530	1265 / 1265	190 / 70	110 – 170	9715.60.26
	3030	1515 / 1515	190 / 70	115 – 175	9715.60.30

Profil	Rinnenbreite	Länge	Stutzenabstand (L1/L2)	Abmessung (E/F)	Höhenver- stellbarkeit	Artikel-Nr.
NH	150 mm	530 mm	265 / 265 mm	190 / 60 mm	100 – 160 mm	9715.10.05
NH	150 mm	1030 mm	730 / 300 mm	190 / 65 mm	105 – 165 mm	9715.10.10
NH	150 mm	1030 mm	515 / 515 mm	190 / 60 mm	100 – 160 mm	9715.10.11
NH	150 mm	1530 mm	1230 / 300 mm	190 / 65 mm	105 – 165 mm	9715.10.15
NH	150 mm	1530 mm	765 / 765 mm	190 / 60 mm	100 – 160 mm	9715.10.16
NH	150 mm	2030 mm	1530 / 500 mm	190 / 65 mm	105 – 165 mm	9715.10.20
NH	150 mm	2030 mm	1015 / 1015 mm	190 / 60 mm	100 – 160 mm	9715.10.21
NH	150 mm	2530 mm	2080 / 450 mm	190 / 75 mm	105 – 165 mm	9715.10.25
NH	150 mm	2530 mm	1265 / 1265 mm	190 / 70 mm	110 – 170 mm	9715.10.26
NH	150 mm	3030 mm	1515 / 1515 mm	190 / 70 mm	115 – 175 mm	9715.10.30
NKH	150 mm	530 mm	265 / 265 mm	190 / 60 mm	100 – 160 mm	9715.60.05
NKH	150 mm	1030 mm	730 / 300 mm	190 / 65 mm	105 – 165 mm	9715.60.10
NKH	150 mm	1030 mm	515 / 515 mm	190 / 60 mm	100 – 160 mm	9715.60.11
NKH	150 mm	1530 mm	1230 / 300 mm	190 / 65 mm	105 – 165 mm	9715.60.15
NKH	150 mm	1530 mm	765 / 765 mm	190 / 60 mm	100 – 160 mm	9715.60.16
NKH	150 mm	2030 mm	1530 / 500 mm	190 / 65 mm	105 – 165 mm	9715.60.20
NKH	150 mm	2030 mm	1015 / 1015 mm	190 / 60 mm	100 – 160 mm	9715.60.21
NKH	150 mm	2530 mm	2080 / 450 mm	190 / 75 mm	105 – 165 mm	9715.60.25
NKH	150 mm	2530 mm	1265 / 1265 mm	190 / 70 mm	110 – 170 mm	9715.60.26
NKH	150 mm	3030 mm	1515 / 1515 mm	190 / 70 mm	115 – 175 mm	9715.60.30

	Profil	Höhe	M
	NH Normalprofil mit Hohlraumverfüllung	F-2	150
	NKH Spezialprofil für Abdichtung im Dünnbettverfahren oder Anschluss von Kunstharzböden mit Hohlraumverfüllung	F-2	150

Profil

Höhe

[mm]
