ACO Haustechnik

Ablaufkörper Variant-CR 142, DN 70 zu Hygiene-Kastenrinne 200 mm

Produktvorteile

  • Baustoffklasse: A1
  • Kein stehendes Restwasser im Ablaufkörper
  • Geprüfte und praxisgerechte Brandschutzlösungen
  • Anschluss aller handelsüblicher Abdichtungssysteme
  • Besonders flache Bauform – ideal für die Sanierung

Produktinformationen

  • Ablaufkörper DN 70
  • Geprüft gemäß DIN EN 1253‑1
  • Aus Edelstahl, Werkstoff 1.4301

Brandschutz

Stutzenneigung 90°: Feuerwiderstandsklasse R 30 – R 120 (R 30 – R 90 Einbau mit Fit-in) bei Verwendung eines Brandschutz-Glockengeruchsverschlusses mit Hitzeschild. (AbZ: Z‑19.17‑1527).

Stutzenneigung: 90°

FlanschausführungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.Preis/Stk.

01.01.2026

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildMit Halterand150 x 1501,5
  • Ohne Geruchsverschluss
1,59579.00.00252,25 €3
BildMit Klebeflansch150 x 3501,5
  • Ohne Geruchsverschluss
2,19579.10.00297,62 €3
BildMit Pressdichtungsflansch150 x 3501,5
  • Ohne Geruchsverschluss
3,29579.20.00350,72 €3

Stutzenneigung: 1,5°

FlanschausführungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.Preis/Stk.

01.01.2026

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildMit Halterand150 x 3601,5
  • Ohne Geruchsverschluss
1,29575.00.00304,25 €3
BildMit Klebeflansch230 x 3601,5
  • Ohne Geruchsverschluss
3,09575.10.00351,83 €3
BildMit Pressdichtungsflansch230 x 3601,5
  • Ohne Geruchsverschluss
3,29575.20.00400,51 €3
StutzenneigungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.
BildMit Halterand90°150 x 150 mm1,5 l/s
  • Ohne Geruchsverschluss
1,5 kg9579.00.00
BildMit Klebeflansch90°150 x 350 mm1,5 l/s
  • Ohne Geruchsverschluss
2,1 kg9579.10.00
BildMit Pressdichtungsflansch90°150 x 350 mm1,5 l/s
  • Ohne Geruchsverschluss
3,2 kg9579.20.00
BildMit Halterand1,5°150 x 360 mm1,5 l/s
  • Ohne Geruchsverschluss
1,2 kg9575.00.00
BildMit Klebeflansch1,5°230 x 360 mm1,5 l/s
  • Ohne Geruchsverschluss
3,0 kg9575.10.00
BildMit Pressdichtungsflansch1,5°230 x 360 mm1,5 l/s
  • Ohne Geruchsverschluss
3,2 kg9575.20.00

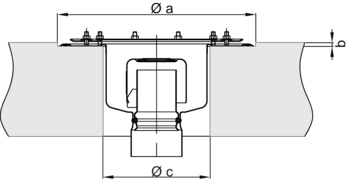

NennweiteøaøbøcArtikel-Nr.
[mm][mm][mm]
DN 701501509579.00.00
DN 7035081509579.10.00
DN 7035081509579.20.00

Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 35,85 €
  • Rabattgruppe: 1
Artikel-Nr.
5180.10.15

Brandschutz-Glockengeruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Mit angeformter Brandschutz-Kartusche
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
  • Zulassung
    • AbZ: Z‑19.17‑1527
    • AbG: Z‑19.53‑2294
  • Gewicht: 0,4 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 151,57 €
  • Rabattgruppe: 1
Artikel-Nr.
5181.20.15

Oberteil mit Klebeflansch

Passend für
  • Ablaufkörper Variant-CR 142
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 1,5 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 219,06 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.10.20

Einbauset Fit-in

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 90°
    • Mit Klebe- und Pressdichtungsflansch
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: 225 mm
  • Abmessungen Fit-In
    • Durchmesser: 215 mm
    • Höhe: 150 mm
  • Bauaufsichtliche Zulassung
    • abZ: Z‑19‑17‑1527
    • abG: Z‑19.53‑2294
  • Gewicht: 2,3 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 143,83 €
  • Rabattgruppe: 3
Artikel-Nr.
9390.07.40

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 142
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 3,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 255,57 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.10.25

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,8 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 64,06 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.27.31

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 142
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit seitlichem Zulauf und Steckmuffe DN 50
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 110 – 160 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 360,68 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.10.30

Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70/DN 100
    • Stutzenneigung: 1,5°
  • Kompaktabläufe Variant-CR 142
    • DN 70/DN 100
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verwendung mit Haltering
    • 9579.13.26
  • Gewicht: 0,4 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 97,92 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.13.15

Haltering

Passend für
  • Geruchsverschluss
    • 9579.13.15
Beschreibung
  • Aus Gummi
  • Gewicht: 0,2 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 19,47 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.13.26

Steckgeruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 72,03 €
  • Rabattgruppe: 3
Artikel-Nr.
9575.30.15

Stutzenneigung: 90°

FlanschausführungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.Preis/Stk.

01.01.2026

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildMit Halterand150 x 1501,5
  • Ohne Geruchsverschluss
1,59579.00.00252,25 €3
BildMit Klebeflansch150 x 3501,5
  • Ohne Geruchsverschluss
2,19579.10.00297,62 €3
BildMit Pressdichtungsflansch150 x 3501,5
  • Ohne Geruchsverschluss
3,29579.20.00350,72 €3

Stutzenneigung: 1,5°

FlanschausführungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.Preis/Stk.

01.01.2026

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][l/s][kg]
BildMit Halterand150 x 3601,5
  • Ohne Geruchsverschluss
1,29575.00.00304,25 €3
BildMit Klebeflansch230 x 3601,5
  • Ohne Geruchsverschluss
3,09575.10.00351,83 €3
BildMit Pressdichtungsflansch230 x 3601,5
  • Ohne Geruchsverschluss
3,29575.20.00400,51 €3
StutzenneigungAussparungAbflussleistungGeruchsverschlussGewichtArtikel-Nr.
BildMit Halterand90°150 x 150 mm1,5 l/s
  • Ohne Geruchsverschluss
1,5 kg9579.00.00
BildMit Klebeflansch90°150 x 350 mm1,5 l/s
  • Ohne Geruchsverschluss
2,1 kg9579.10.00
BildMit Pressdichtungsflansch90°150 x 350 mm1,5 l/s
  • Ohne Geruchsverschluss
3,2 kg9579.20.00
BildMit Halterand1,5°150 x 360 mm1,5 l/s
  • Ohne Geruchsverschluss
1,2 kg9575.00.00
BildMit Klebeflansch1,5°230 x 360 mm1,5 l/s
  • Ohne Geruchsverschluss
3,0 kg9575.10.00
BildMit Pressdichtungsflansch1,5°230 x 360 mm1,5 l/s
  • Ohne Geruchsverschluss
3,2 kg9575.20.00

NennweiteøaøbøcArtikel-Nr.
[mm][mm][mm]
DN 701501509579.00.00
DN 7035081509579.10.00
DN 7035081509579.20.00

Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 35,85 €
  • Rabattgruppe: 1
Artikel-Nr.
5180.10.15

Brandschutz-Glockengeruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Mit angeformter Brandschutz-Kartusche
  • Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
  • Zulassung
    • AbZ: Z‑19.17‑1527
    • AbG: Z‑19.53‑2294
  • Gewicht: 0,4 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 151,57 €
  • Rabattgruppe: 1
Artikel-Nr.
5181.20.15

Oberteil mit Klebeflansch

Passend für
  • Ablaufkörper Variant-CR 142
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 1,5 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 219,06 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.10.20

Einbauset Fit-in

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 90°
    • Mit Klebe- und Pressdichtungsflansch
Beschreibung
  • Nicht brennbar
    • Baustoffklasse A1
  • Zum mörtellosen Einbau in Kernbohrungen: 225 mm
  • Abmessungen Fit-In
    • Durchmesser: 215 mm
    • Höhe: 150 mm
  • Bauaufsichtliche Zulassung
    • abZ: Z‑19‑17‑1527
    • abG: Z‑19.53‑2294
  • Gewicht: 2,3 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 143,83 €
  • Rabattgruppe: 3
Artikel-Nr.
9390.07.40

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 142
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 45 – 110 mm
  • Gewicht: 3,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 255,57 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.10.25

Verlängerung

Passend für
  • Alle Oberteile und Aufsatzstücke
    • Stutzendurchmesser: 125 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhenverstellbarkeit: 35 – 90 mm
  • Mit Abdichtring
  • Gewicht: 0,8 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 64,06 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.27.31

Oberteil mit Pressdichtungsflansch

Passend für
  • Ablaufkörper Variant-CR 142
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mit seitlichem Zulauf und Steckmuffe DN 50
  • Mit Sickeröffnung
  • Mit Abdichtring
  • Höhenverstellbarkeit: 110 – 160 mm
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 360,68 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.10.30

Geruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70/DN 100
    • Stutzenneigung: 1,5°
  • Kompaktabläufe Variant-CR 142
    • DN 70/DN 100
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verwendung mit Haltering
    • 9579.13.26
  • Gewicht: 0,4 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 97,92 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.13.15

Haltering

Passend für
  • Geruchsverschluss
    • 9579.13.15
Beschreibung
  • Aus Gummi
  • Gewicht: 0,2 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 19,47 €
  • Rabattgruppe: 3
Artikel-Nr.
9579.13.26

Steckgeruchsverschluss

Passend für
  • Ablaufkörper Variant-CR 142
    • DN 70
    • Stutzenneigung: 1,5°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Preis/Stk. UVP zzgl. USt. 2026 [€]: 72,03 €
  • Rabattgruppe: 3
Artikel-Nr.
9575.30.15
