ACO Haustechnik

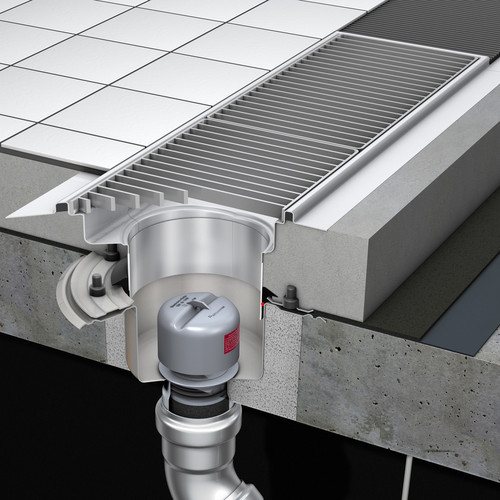

Hygiene-Kastenrinne 600 mm

Produktvorteile

  • Flexible Rinnenformen, -maße und Ausführungen lieferbar
  • Durch verschiedenste Rinnenanschlussprofile Anschluss aller handelsüblichen Abdichtungsverfahren
  • Orbital geschweißter Rinnenstutzen
  • Tiefgezogene Schmutzfangauflage und Endstücke
  • Werkseitige Hohlraumverfüllung
  • Gefälle in Längs- und Querrichtung: Kein stehendes Wasser in der Rinne
  • Große Radien (mind. 3 mm Radius): Keine Spaltkorrosion
  • Einfache Reinigung

Produktinformationen

  • Entwässerungsrinne aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß DIN EN 1253
  • Materialdicke: 1,5 mm
  • Konstruktion
    • Geschweißt
    • Mit Mauerankern
    • Mit Höhenjustierfüße
  • Mit Schmutzfänger
  • Passende Ergänzungsbauteile

Infobox

Hinweis: Längen bis 3 m ab Lager. Weitere Längen und Rinnenausführungen auf Anfrage.

Profil: NH

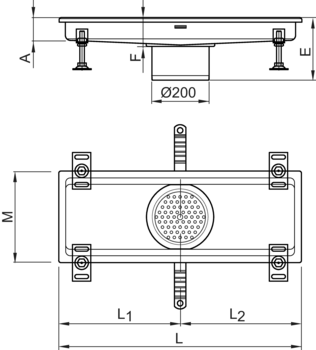

RinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit
Artikel-Nr.Merken
[mm][mm][mm][mm][mm]
Bild6001030715 / 315246 / 95115 – 1849660.20.10
515 / 515214 / 63115 – 1849660.20.11
15301215 / 315246 / 95115 – 1869660.20.15
765 / 765214 / 63115 – 1849660.20.16
20301515 / 515246 / 95115 – 1869660.20.20
1015 / 1015214 / 63115 – 1849660.20.21
25302065 / 465223 / 72115 – 1939660.20.25
1265 / 1265221 / 70115 – 1919660.20.26
30301515 / 1515221 / 70115 – 1919660.20.30

Profil: NKH

RinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit
Artikel-Nr.Merken
[mm][mm][mm][mm][mm]
Bild6001030715 / 315246 / 95115 – 1849660.60.10
515 / 515214 / 63115 – 1849660.60.11
15301215 / 315246 / 95115 – 1869660.60.15
765 / 765214 / 63115 – 1849660.60.16
20301515 / 515246 / 95115 – 1869660.60.20
1015 / 1015214 / 63115 – 1849660.60.21
25302065 / 465223 / 72115 – 1939660.60.25
1265 / 1265221 / 70115 – 1919660.60.26
30301515 / 1515221 / 70115 – 1919660.60.30

Profil: NFH

RinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit
Artikel-Nr.Merken
[mm][mm][mm][mm][mm]
Bild6001030715 / 315246 / 95115 – 1849660.40.10
515 / 515214 / 63115 – 1849660.40.11
15301215 / 315246 / 95115 – 1869660.40.15
765 / 765214 / 63115 – 1849660.40.16
20301515 / 515246 / 95115 – 1869660.40.20
1015 / 1015214 / 63115 – 1849660.40.21
25302065 / 465223 / 72115 – 1939660.40.25
1265 / 1265221 / 70115 – 1919660.40.26
30301515 / 1515221 / 70115 – 1919660.40.30
ProfilRinnenbreiteLängeStutzenabstand (L1/L2)Abmessung (E/F)Höhenver-

stellbarkeit
Artikel-Nr.
BildNH600 mm1030 mm715 / 315 mm246 / 95 mm115 – 184 mm9660.20.10
BildNH600 mm1030 mm515 / 515 mm214 / 63 mm115 – 184 mm9660.20.11
BildNH600 mm1530 mm1215 / 315 mm246 / 95 mm115 – 186 mm9660.20.15
BildNH600 mm1530 mm765 / 765 mm214 / 63 mm115 – 184 mm9660.20.16
BildNH600 mm2030 mm1515 / 515 mm246 / 95 mm115 – 186 mm9660.20.20
BildNH600 mm2030 mm1015 / 1015 mm214 / 63 mm115 – 184 mm9660.20.21
BildNH600 mm2530 mm2065 / 465 mm223 / 72 mm115 – 193 mm9660.20.25
BildNH600 mm2530 mm1265 / 1265 mm221 / 70 mm115 – 191 mm9660.20.26
BildNH600 mm3030 mm1515 / 1515 mm221 / 70 mm115 – 191 mm9660.20.30
BildNKH600 mm1030 mm715 / 315 mm246 / 95 mm115 – 184 mm9660.60.10
BildNKH600 mm1030 mm515 / 515 mm214 / 63 mm115 – 184 mm9660.60.11
BildNKH600 mm1530 mm1215 / 315 mm246 / 95 mm115 – 186 mm9660.60.15
BildNKH600 mm1530 mm765 / 765 mm214 / 63 mm115 – 184 mm9660.60.16
BildNKH600 mm2030 mm1515 / 515 mm246 / 95 mm115 – 186 mm9660.60.20
BildNKH600 mm2030 mm1015 / 1015 mm214 / 63 mm115 – 184 mm9660.60.21
BildNKH600 mm2530 mm2065 / 465 mm223 / 72 mm115 – 193 mm9660.60.25
BildNKH600 mm2530 mm1265 / 1265 mm221 / 70 mm115 – 191 mm9660.60.26
BildNKH600 mm3030 mm1515 / 1515 mm221 / 70 mm115 – 191 mm9660.60.30
BildNFH600 mm1030 mm715 / 315 mm246 / 95 mm115 – 184 mm9660.40.10
BildNFH600 mm1030 mm515 / 515 mm214 / 63 mm115 – 184 mm9660.40.11
BildNFH600 mm1530 mm1215 / 315 mm246 / 95 mm115 – 186 mm9660.40.15
BildNFH600 mm1530 mm765 / 765 mm214 / 63 mm115 – 184 mm9660.40.16
BildNFH600 mm2030 mm1515 / 515 mm246 / 95 mm115 – 186 mm9660.40.20
BildNFH600 mm2030 mm1015 / 1015 mm214 / 63 mm115 – 184 mm9660.40.21
BildNFH600 mm2530 mm2065 / 465 mm223 / 72 mm115 – 193 mm9660.40.25
BildNFH600 mm2530 mm1265 / 1265 mm221 / 70 mm115 – 191 mm9660.40.26
BildNFH600 mm3030 mm1515 / 1515 mm221 / 70 mm115 – 191 mm9660.40.30
ProfilHöheB1B2M
[mm][mm][mm][mm]

NH

Normalprofil mit Hohlraumverfüllung

F‑21515600

NKH

Spezialprofil für Abdichtung im Dünnbettverfahren oder Anschluss von Kunstharzböden mit Hohlraumverfüllung

F‑21515600

NFH

Normalprofil mit Fliesenanschlusswinkel und Hohlraumverfüllung

F‑21515600

Herausnehmbarer Schmutzfang

Passend für
  • Hygiene Kastenrinnen
    • Rinnenbreite: 300 – 800 mm
  • Aufsatzstücke
    • 9595.80.89
    • 9595.90.89
    • 9595.80.22
    • 9595.90.22
    • 9595.80.27
    • 9595.90.27
    • 9595.80.30
    • 9595.90.30
    • 9595.90.99
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Bauhöhe 26 mm
  • Gewicht: 0,5 kg

Montageschiene

Passend für
  • ACO Kastenrinnen
  • ACO Schlitzrinnen
  • ACO Parkdeckrinnen
  • ACO Reihenduschrinne ShowerDrain Public 110
Beschreibung
  • Montage in schwimmenden Estrich: Vorbeugung von Spannungen und Rissen im Estrich
  • Schallentkopplung: effektive Entkopplung zwischen Rinne und Roh-boden; Bewegungen und Schwingungen werden besser absorbiert
  • Schnellere Montage in Rinnenaussparungen: optimiert für beschleunigten Einbau in Aussparungen
  • Vielseitige Anwendung: auch für die Wandmontage geeignet – flexibel und anpassbar an Vielzahl von Anforderungen
  • Langlebige Materialien: beliebig oft wiederverwendbar
