ACO Haustechnik

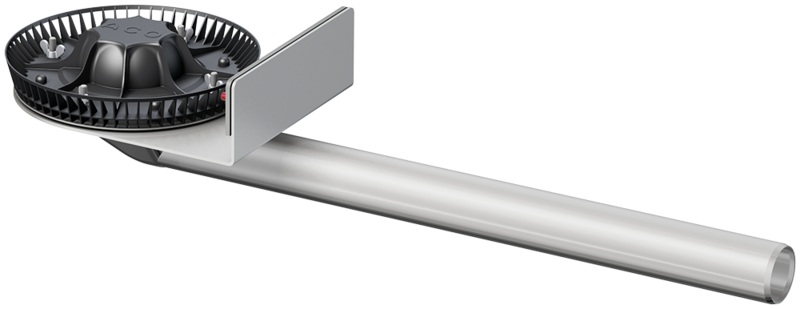

Attikaabläufe Jet (45°/90°) – Unterdruckentwässerung

Produktvorteile

  • Keine Durchdringung oder Aussparung der Tragkonstruktion
  • Die Verlegung der Rohrleitung erfolgt außerhalb des Gebäudes
  • Keine Reduzierung des Innenraumes
  • Nahezu wärmebrückenfreier Einbau durch geringe Einbautiefe
  • Keine Brandschutzanforderungen erforderlich
  • Geeignet zur Haupt- und Notentwässerung

Produktinformationen

  • Material: Edelstahl, Werkstoff 1.4301
  • Modularer Aufbau:
    • Geeignet für Unterdruckentwässerung (DN 50/DN 70 mit Funktionsteil und Anstauring) sowie Freispiegelentwässerung (Nennweiten DN 50, DN 70, DN 100)
  • Mit Klemmflansch
  • Stutzenneigung 1,5°
  • Aufkantung
    • 45° für Bitumendichtungsbahnen
    • 90° für Kunststoffdichtungsbahnen

Flansch: 45° Aufkantung für Bitumendichtungsbahnen

NennweiteStutzenneigungDämmungArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
BildDN 501,5°Ungedämmt1156.30.00321,00 €13
DN 701,5°Ungedämmt1176.30.00342,40 €13

Flansch: 90° Aufkantung für Kunststoffdichtungsbahnen

NennweiteStutzenneigungDämmungArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
BildDN 501,5°Ungedämmt1156.40.00321,00 €13
DN 701,5°Ungedämmt1176.40.00342,40 €13
NennweiteStutzenneigungFlanschDämmungArtikel-Nr.
BildDN 501,5°45° Aufkantung für BitumendichtungsbahnenUngedämmt1156.30.00
BildDN 701,5°45° Aufkantung für BitumendichtungsbahnenUngedämmt1176.30.00
BildDN 501,5°90° Aufkantung für KunststoffdichtungsbahnenUngedämmt1156.40.00
BildDN 701,5°90° Aufkantung für KunststoffdichtungsbahnenUngedämmt1176.40.00
Mit angeschlossener GM-X Rohrleitung​NennweiteAblaufleistung FreispiegelentwässerungAblaufleistung Unterdruckentwässerung
Mit Kunststoff-Kiesfang (Stauhöhe 35 mm)Mit Edelstahl-Kiesfang (Stauhöhe 35 mm)Mit Funktionsteil(Stauhöhe 55 mm)
Art. Nr.:l/sl/sl/s
ACO Attikaablauf Spin/Jet 45° für Bitumendichtungsbahnen
1156.30.00DN 505,06,09,0
1176.30.00DN 704,86,018,0
1116.30.00DN 1004,86,0Nicht für Unterdruck
ACO Attikaablauf Spin/Jet 90° für Kunststoffdichtungsbahnen
1156.40.00DN 505,06,09,0
1176.40.00DN 704,86,018,0
1116.40.00DN 1004,86,0Nicht für Unterdruck
Auslauf ins FreieNennweiteAblaufleistung, Auslauf ins Freie - FreispiegelentwässerungAblaufleistung, Auslauf ins Freie - Unterdruckentwässerung
Mit Kunststoff-Kiesfang (Stauhöhe 35 mm)Mit Edelstahl-Kiesfang (Stauhöhe 35 mm)Mit Funktionsteil(Stauhöhe 55 mm)
Art. Nr.:l/sl/sl/s
ACO Attikaablauf Spin/Jet 45° für Bitumendichtungsbahnen
1156.30.00DN 501,91,82,2
1176.30.00DN 703,33,44,6
1116.30.00DN 1005,35,67,4
ACO Attikaablauf Spin/Jet 90° für Kunststoffdichtungsbahnen
1156.40.00DN 501,91,82,2
1176.40.00DN 703,33,44,6
1116.40.00DN 1005,35,67,4

Selbstregulierende Flachdachheizung

Passend für
  • ACO Flachdachabläufe Variant-Flex
    • DN 50 - DN 125
Beschreibung
  • Für eisfreie Flachdachabläufe
    • Variant-Flex DN 50 - DN 125
  • Selbstregelndes Heizelement
  • Variabel am Anschlussstutzen montierbar
  • Nennleistung: 26 W/m
  • Länge Anschlussleitung: 1 m
  • Nettopreis 01.01.2025 in €: 121,00 €
  • Rabattgruppe: 13
Artikel-Nr.
3021945

Kiesfangaufsatz

Passend für
  • Brandschutzdachabläufe Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 75 mm
  • Gewicht: 1 kg
  • Nettopreis 01.01.2025 in €: 106,25 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.46.63

Kiesfangaufsatz

Passend für
  • Brandschutzdachabläufe Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 225 mm
  • Gewicht: 1,6 kg
  • Nettopreis 01.01.2025 in €: 179,76 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.46.64

Kiesfang

Passend für
  • Flachdachabläufe Spin aus Edelstahl
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 51,47 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.87.36

Funktionsteil

Passend für
  • Attikaablauf Jet
    • 45° und 90°
    • DN 50 – DN 70
Beschreibung
  • Aus Kunststoff
  • DN 50 – DN 100
  • Zur Unterdruckentwässerung
  • Nettopreis 01.01.2025 in €: 38,41 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.82

Anstauring für Notüberlauf

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 70/DN 100
    • Für Edelstahlkiesfang
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 189 mm
  • Höhe: 35 mm
  • Gewicht: 0,7 kg
  • Nettopreis 01.01.2025 in €: 70,41 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.95.12

Anstauring für Notüberlauf

Passend für
  • Attikaablauf Jet
    • 45° und 90°
    • DN 50 – DN 70
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Höhe: 55 mm
  • Gewicht: 1,2 kg
  • Nettopreis 01.01.2025 in €: 165,85 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.64

Isolierkörper

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus PUR
  • DN 50 – DN 100
  • Höhe: 145 mm
  • Nettopreis 01.01.2025 in €: 90,95 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.83

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45°und 90°
    • DN 50
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 450 x 450 mm
  • Gewicht: 3 kg
  • Nettopreis 01.01.2025 in €: 111,28 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.68

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
    • DN 70
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 500 x 500 mm
  • Gewicht: 3 kg
  • Nettopreis 01.01.2025 in €: 115,56 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.69

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
    • DN 100
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 500 x 500 mm
  • Gewicht: 3 kg
  • Nettopreis 01.01.2025 in €: 117,70 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.67

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 8,24 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.87

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,3 kg
  • Nettopreis 01.01.2025 in €: 14,23 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.92

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,3 kg
  • Nettopreis 01.01.2025 in €: 9,20 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.97

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • EPDM
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 10,59 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.78

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • PVC-weich
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 16,16 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.79

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • NBR/SBR
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 13,05 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.80

Attika-Durchführung ohne eingelegte Dichtungsbahn

Passend für
  • Attikaablauf Spin/Jet
Beschreibung
  • Edelstahl, Werkstoff 1.4301 Mit Pressdichtungsflansch
  • DN 50
  • Nettopreis 01.01.2025 in €: 106,13 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.97.37

Attika-Durchführung ohne eingelegte Dichtungsbahn

Passend für
  • Attikaablauf Spin/Jet
Beschreibung
  • Edelstahl, Werkstoff 1.4301 Mit Pressdichtungsflansch
  • DN 70
  • Nettopreis 01.01.2025 in €: 110,27 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.97.38

Attika-Durchführung ohne eingelegte Dichtungsbahn

Passend für
  • Attikaablauf Spin/Jet
Beschreibung
  • Edelstahl, Werkstoff 1.4301 Mit Pressdichtungsflansch
  • DN 100
  • Nettopreis 01.01.2025 in €: 112,35 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.97.39
