Attikakomplettabläufe Jet (45°/90°) – Unterdruckentwässerung

Produktvorteile

  • Keine Durchdringung oder Aussparung der Tragkonstruktion
  • Die Verlegung der Rohrleitung erfolgt außerhalb des Gebäudes
  • Keine Reduzierung des Innenraumes
  • Nahezu wärmebrückenfreier Einbau durch geringe Einbautiefe
  • Keine Brandschutzanforderungen erforderlich
  • Geeignet zur Haupt- und Notentwässerung

Produktinformationen

  • Material: Edelstahl, Werkstoff 1.4301
  • Mit Klemmflansch
  • Nennweiten DN 50, DN 70
  • Stutzenneigung 1,5°
  • Aufkantung

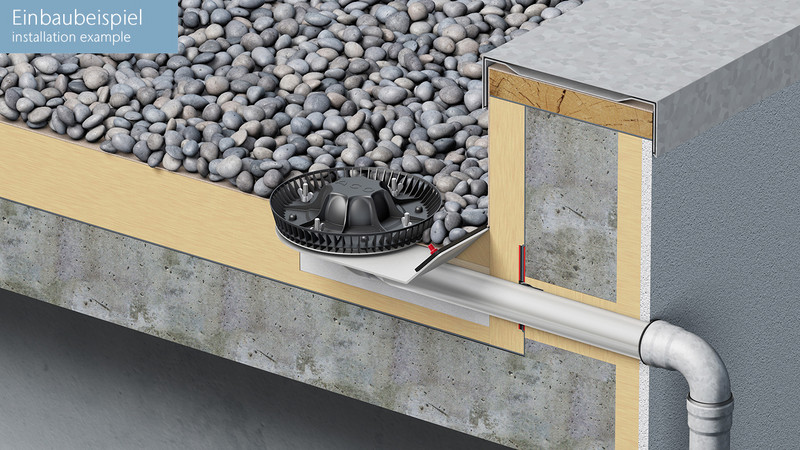

    • 45° für Bitumendichtungsbahnen

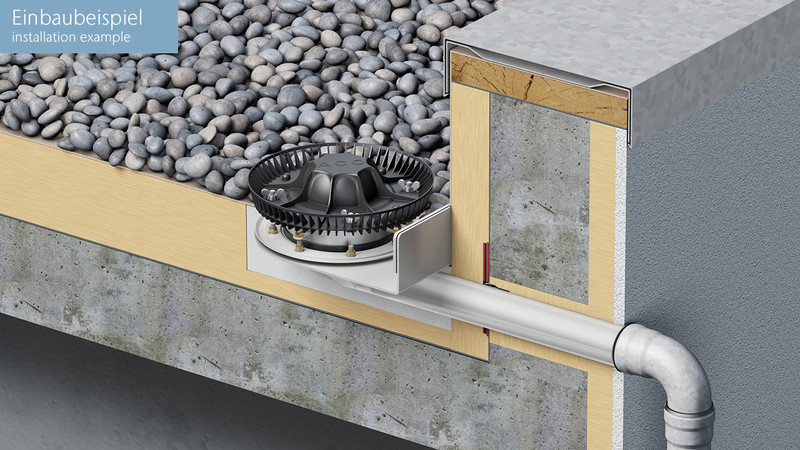

    • 90° für Kunststoffdichtungsbahnen

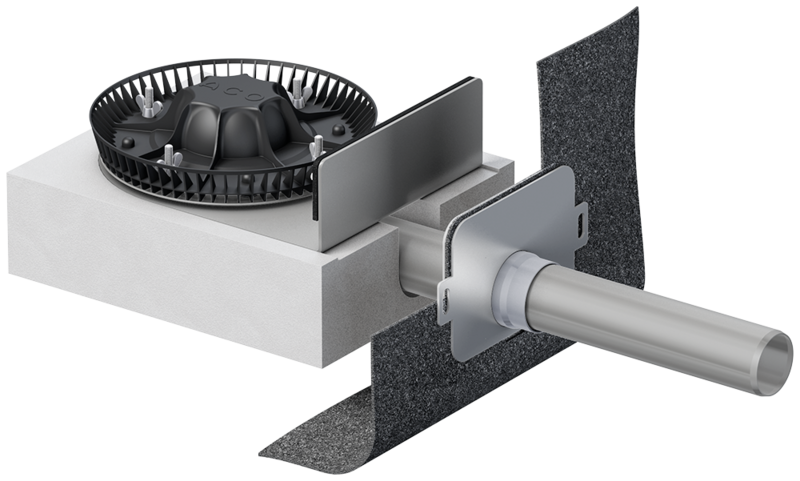

  • Bestehend aus:
    • Inkl. Funktionsteil
    • Attikaablauf
    • Isolierkörper
    • Attikadurchführung

Flansch: 45° Aufkantung für Bitumendichtungsbahnen

NennweiteStutzenneigungAusführungDämmungArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
BildDN 501,5°Mit Attikadurchführung und FunktionsteilPUR-Isolierkörper1156.31.01559,61 €13
DN 701,5°Mit Attikadurchführung und FunktionsteilPUR-Isolierkörper1176.31.01582,08 €13

Flansch: 90° Aufkantung für Kunststoffdichtungsbahnen

NennweiteStutzenneigungAusführungDämmungArtikel-Nr.Preis/Stk.

01.01.2025

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
DN 501,5°Mit Attikadurchführung und FunktionsteilPUR-Isolierkörper1156.31.02559,61 €13
DN 701,5°Mit Attikadurchführung und FunktionsteilPUR-Isolierkörper1176.31.02582,08 €13
NennweiteStutzenneigungAusführungFlanschDämmungArtikel-Nr.
BildDN 501,5°Mit Attikadurchführung und Funktionsteil45° Aufkantung für BitumendichtungsbahnenPUR-Isolierkörper1156.31.01
BildDN 701,5°Mit Attikadurchführung und Funktionsteil45° Aufkantung für BitumendichtungsbahnenPUR-Isolierkörper1176.31.01
DN 501,5°Mit Attikadurchführung und Funktionsteil90° Aufkantung für KunststoffdichtungsbahnenPUR-Isolierkörper1156.31.02
DN 701,5°Mit Attikadurchführung und Funktionsteil90° Aufkantung für KunststoffdichtungsbahnenPUR-Isolierkörper1176.31.02
Art. Nr.:NennweiteAblaufleistung Unterdruckentwässerung
Mit Funktionsteil(Stauhöhe 55 mm)
l/s
ACO Attikakomplettablauf Jet 45° für Bitumendichtungsbahnen
1156.31.01DN 509,0
1176.31.01DN 7018,0
ACO Attikakomplettablauf Jet 90° für Kunststoffdichtungsbahnen
1156.31.02DN 509,0
1176.31.02DN 7018,0

Selbstregulierende Flachdachheizung

Passend für
  • ACO Flachdachabläufe Variant-Flex
    • DN 50 - DN 125
Beschreibung
  • Für eisfreie Flachdachabläufe
    • Variant-Flex DN 50 - DN 125
  • Selbstregelndes Heizelement
  • Variabel am Anschlussstutzen montierbar
  • Nennleistung: 26 W/m
  • Länge Anschlussleitung: 1 m
  • Nettopreis 01.01.2025 in €: 121,00 €
  • Rabattgruppe: 13
Artikel-Nr.
3021945

Kiesfangaufsatz

Passend für
  • Brandschutzdachabläufe Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 75 mm
  • Gewicht: 1 kg
  • Nettopreis 01.01.2025 in €: 106,25 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.46.63

Kiesfangaufsatz

Passend für
  • Brandschutzdachabläufe Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 225 mm
  • Gewicht: 1,6 kg
  • Nettopreis 01.01.2025 in €: 179,76 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.46.64

Kiesfang

Passend für
  • Flachdachabläufe Spin aus Edelstahl
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 51,47 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.87.36

Funktionsteil

Passend für
  • Attikaablauf Jet
    • 45° und 90°
    • DN 50 – DN 70
Beschreibung
  • Aus Kunststoff
  • DN 50 – DN 100
  • Zur Unterdruckentwässerung
  • Nettopreis 01.01.2025 in €: 38,41 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.82

Anstauring für Notüberlauf

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 70/DN 100
    • Für Edelstahlkiesfang
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 189 mm
  • Höhe: 35 mm
  • Gewicht: 0,7 kg
  • Nettopreis 01.01.2025 in €: 70,41 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.95.12

Anstauring für Notüberlauf

Passend für
  • Attikaablauf Jet
    • 45° und 90°
    • DN 50 – DN 70
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Höhe: 55 mm
  • Gewicht: 1,2 kg
  • Nettopreis 01.01.2025 in €: 165,85 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.64

Isolierkörper

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus PUR
  • DN 50 – DN 100
  • Höhe: 145 mm
  • Nettopreis 01.01.2025 in €: 90,95 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.83

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45°und 90°
    • DN 50
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 450 x 450 mm
  • Gewicht: 3 kg
  • Nettopreis 01.01.2025 in €: 111,28 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.68

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
    • DN 70
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 500 x 500 mm
  • Gewicht: 3 kg
  • Nettopreis 01.01.2025 in €: 115,56 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.69

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
    • DN 100
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 500 x 500 mm
  • Gewicht: 3 kg
  • Nettopreis 01.01.2025 in €: 117,70 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.67

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,2 kg
  • Nettopreis 01.01.2025 in €: 8,24 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.87

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,3 kg
  • Nettopreis 01.01.2025 in €: 14,23 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.92

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,3 kg
  • Nettopreis 01.01.2025 in €: 9,20 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.97

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • EPDM
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 10,59 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.78

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • PVC-weich
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 16,16 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.79

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • NBR/SBR
  • Gewicht: 0,1 kg
  • Nettopreis 01.01.2025 in €: 13,05 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.93.80

Attika-Durchführung ohne eingelegte Dichtungsbahn

Passend für
  • Attikaablauf Spin/Jet
Beschreibung
  • Edelstahl, Werkstoff 1.4301 Mit Pressdichtungsflansch
  • DN 50
  • Nettopreis 01.01.2025 in €: 106,13 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.97.37

Attika-Durchführung ohne eingelegte Dichtungsbahn

Passend für
  • Attikaablauf Spin/Jet
Beschreibung
  • Edelstahl, Werkstoff 1.4301 Mit Pressdichtungsflansch
  • DN 70
  • Nettopreis 01.01.2025 in €: 110,27 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.97.38

Attika-Durchführung ohne eingelegte Dichtungsbahn

Passend für
  • Attikaablauf Spin/Jet
Beschreibung
  • Edelstahl, Werkstoff 1.4301 Mit Pressdichtungsflansch
  • DN 100
  • Nettopreis 01.01.2025 in €: 112,35 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.97.39
