ACO Haustechnik

ACO Flachdacheinzelabläufe Variant-Flex

Produktvorteile

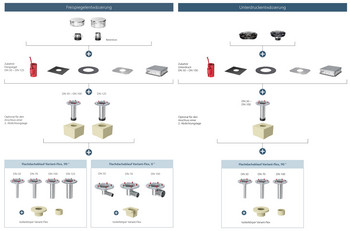

  • Baukastensystem: Verwendbar für Freispiegel- und Unterdruckentwässerung
  • Wenige Bauteile
  • Kompakte Bauform: Kleine Aussparungsmaße
  • Dauerhafte Beständigkeit, 100%ige UV-Beständigkeit
  • Wartungsfreundlich
  • Flexibilität bei der Abdichtung
    • PVC-/FPO-/Bitumen-Bahnen
  • Als Notentwässerung einsetzbar
Preisliste
Kontakt

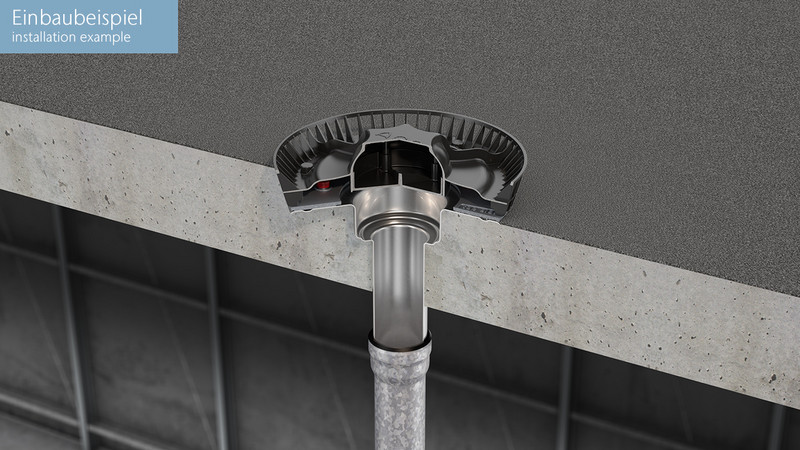

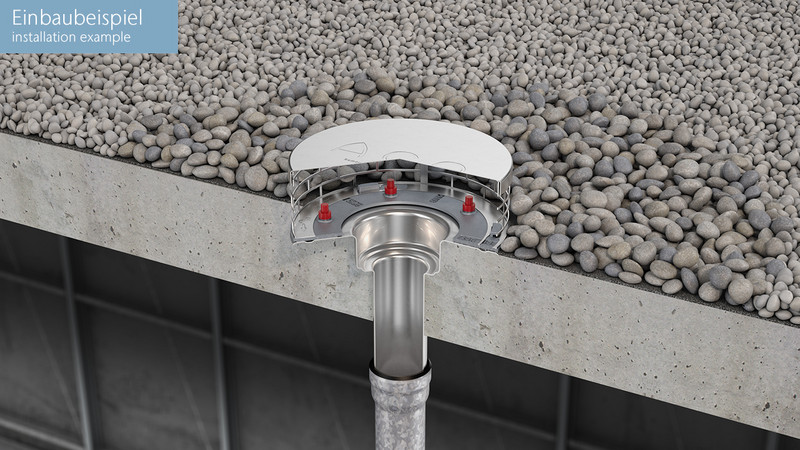

Einbauvorschlag

Produktinformationen

  • Flachdachabläufe gemäß DIN EN 1253‑2
  • Anwendung: Freispiegel- oder Unterdruckentwässerung (je nach verwendeten Zubehör)
  • Aus Edelstahl, Werkstoff 1.4301
    • Baustoffklasse A1 nicht brennbar
  • Mit Bauzeitschutzdeckel
  • Mit Pressdichtungsflansch für Abdichtung mit 1 Abdichtungsbahn
  • Verwendbar für 1 Dichtungsebene

Infobox

Flachdachabläufe mit Brandschutz finden Sie unter:

Brandschutzabläufe aus Edelstahl für Freispiegelentwässerung

Brandschutzabläufe aus Edelstahl für Unterdruckentwässerung

Stutzenneigung: 90°

NennweiteAussparungGewichtArtikel-Nr.Merken
[mm][kg]
BildDN 50260 x 1903,61511.90.00
BildDN 70260 x 1903,71531.90.00
BildDN 100260 x 1904,11551.90.00
BildDN 125290 x 2105,11571.90.00

Stutzenneigung: 0°

NennweiteAussparungGewichtArtikel-Nr.Merken
[mm][kg]
BildDN 50360 x 1902,21511.50.00
BildDN 70360 x 1902,41531.50.00
BildDN 100360 x 1902,51551.50.00
Freispiegelentwässerung - Anstauhöhe: 35 mmEdelstahlkiesfang
NennweiteStutzenneigungAusführungHauptentwässerungAbflusswerteNotentwässerungAbflusswerte
DN​l/sPDFl/sPDF
DN 5090°1-teilig6,2 l/s6,2 l/s
90°2-teilig6,3 l/s6,3 l/s
0°1-teilig6,6 l/s6,6 l/s
0°2-teilig6,5 l/s6,5 l/s
DN 7090°1-teilig6,7 l/s6,7 l/s
90°2-teilig6,8 l/s6,8 l/s
0°1-teilig7,1 l/s7,1 l/s
0°2-teilig7,1 l/s7,1 l/s
DN 10090°1-teilig7,7 l/s7,7 l/s
90°2-teilig7,5 l/s7,5 l/s
0°1-teilig7,0 l/s7,0 l/s
0°2-teilig7,1 l/s7,1 l/s
DN 12590°1-teilig11,0 l/s10,8 l/s
90°2-teilig11,0 l/s10,8 l/s
Unterdruckentwässerung - Anstauhöhe: 55 mmLuftschleuse
NennweiteStutzenneigungAusführungHauptentwässerungAbflusswerteNotentwässerungAbflusswerte
DN​l/sPDFl/sPDF
DN 5090°1-teilig8,8 l/s8,8 l/s
0°9,0 l/s9,0 l/s
90°2-teilig8,8 l/s8,8 l/s
0°9,1 l/s9,0 l/s
DN 7090°1-teilig19,1 l/s17,8 l/s
0°18,9 l/s17,5 l/s
90°2-teilig19,2 l/s17,8 l/s
0°19,2 l/s17,7 l/s
DN 10090°1-teilig30,8 l/s24,2 l/s
0°24,2 l/s22,2 l/s
90°2-teilig31,5 l/s23,4 l/s
0°24,8 l/s21,2 l/s
Oberteile zu ACO Flachdachablauf Variant-Flex

Oberteile zu ACO Flachdachablauf Variant-Flex


Dachdichtungsbahnen für Flachdachabläufe aus Edelstahl

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
    • DN 70 – DN 100
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
Artikel-Nr.
7000.85.10

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
    • DN 70 – DN 100
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
Artikel-Nr.
7000.85.20

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 125, Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg
Artikel-Nr.
7000.85.15

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 125, Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg
Artikel-Nr.
7000.85.25

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 50
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 50, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 0,8 kg
Artikel-Nr.
1510.94.00

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 70
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 70, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 1,2 kg
Artikel-Nr.
1530.94.00

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 100
  • Oberteil zu Flachdachablauf Variant-Flex DN 50 – DN 100
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 100, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 1 kg
Artikel-Nr.
1550.94.00

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 125
  • Oberteil zu Flachdachablauf Variant-Flex DN 125
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 125, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 1,1 kg
Artikel-Nr.
1570.94.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 50
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
1510.93.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 50
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Ohne umlaufenden Bund
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0 kg
Artikel-Nr.
1510.95.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 70
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
1530.93.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 70
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Ohne umlaufenden Bund
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0 kg
Artikel-Nr.
1530.95.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 100
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
1550.93.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 100
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Ohne umlaufenden Bund
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0 kg
Artikel-Nr.
1550.95.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 125
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
1570.93.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 125
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Ohne umlaufenden Bund
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Kernbohrung: 160 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
1570.95.00

Isolierkörper

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 50-DN 100
  • Stutzenneigung: 0°
Beschreibung
  • Aus PUR
  • Anschlussstutzen 0°
  • Formteil zur Wärmedämmung des Flachdachablaufes
  • Kondenswasserbildung im Bereich des Ablaufes wird verhindert
  • Gewicht: 0,2 kg
Artikel-Nr.
1590.53.00

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.20.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.30.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
Artikel-Nr.
5169.40.26

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 50 - DN 100
  • Stutzenneigung 90°
Beschreibung
  • Material: Stahlblech verzinkt
  • Dicke : 1,5 mm
  • Nennweite: DN 50 - DN 100
  • Gewicht: 3,9 kg
Artikel-Nr.
1590.02.00

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 125
  • Stutzenneigung 90°
Beschreibung
  • Material: Stahlblech verzinkt
  • Dicke : 1,5 mm
  • Nennweite: DN 125
  • Gewicht: 3,8 kg
Artikel-Nr.
1570.02.00

Kontrollschacht

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Belastungsklasse: K 3
  • Gewicht: 5,3 kg
Artikel-Nr.
0153.73.05

Schalungshilfe

Passend für
  • ACO Flachdachablauf Variant-Flex
    • DN 50-DN 100 mit Isolierkörper
Beschreibung
  • Schalungshilfe aus Polystyrol(PS)
  • Scheibe und Fixierschrauben aus Stahl verzinkt
  • Schraubenlängen
    • M8x200 mm
    • M8x260 mm
    • M8x300 mm
  • Punktgenaue Positionierung und einfache Fixierung
  • Stufenlos kürzbar an den Markierungslinien
Artikel-Nr.
1500.06.00

Kiesfang

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 125
  • Oberteil: DN 50-DN 125
Artikel-Nr.
1500.00.10

Kiesfang

Passend für
  • Flachdach Retentionsaufsatz Variant-Spin DN 50-DN 100
  • Oberteil DN 50-DN 100,
  • In Verbindung mit Retentionsaufsatz
Beschreibung
  • Aus Edelstahl
  • Zur werkzeuglosen Arretierung auf Losflansch Plug & Play,
  • Schnelle Montage
Artikel-Nr.
1590.00.30

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 1,0 l/s
  • Inkl. Kiesfang
Artikel-Nr.
1590.00.05

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 1,5 l/s
  • Inkl. Kiesfang
Artikel-Nr.
1590.00.07

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 2,0 l/s
  • Inkl. Kiesfang
Artikel-Nr.
1590.00.08

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Für Notentwässerung
  • Anstauhöhe: 50 mm
  • Inkl. Kiesfang
Artikel-Nr.
1590.00.09

Staurohr für Notüberlauf Variant-Spin (Freispiegelentwässerung)

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser:103 mm
  • Höhe: 35 mm
  • Mit Lippendichtring
  • Gewicht: 0,6 kg
Artikel-Nr.
1590.00.01

Staurohr für Notüberlauf Variant-Spin (Freispiegelentwässerung)

Passend für
  • Flachdachablauf Variant-Flex DN 125
  • Oberteil: DN 125
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 133 mm
  • Höhe: 45 mm
  • Mit Lippendichtring
  • Gewicht: 0,8 kg
Artikel-Nr.
1570.00.02

Staurohr für Notüberlauf Variant-Jet (Unterdruckentwässerung)

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Anstauring aus Edelstahl, 1.4301
  • Luftschleuse aus PP
  • Mit Lippendichtung aus NBR
Artikel-Nr.
1590.00.03

Luftschleuse aus Kunststoff

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Luftschleuse Material PP
Artikel-Nr.
1590.00.50

Ein Ablauf – zwei Anwendungen

Ein Flachdachablauf - geeignet für Freispiegel- und Unterdruckentwässerung. Der Flachdachablauf Variant-Flex ist für die unterschiedlichsten Einbausituationen geeignet – egal ob für Freispiegelentwässerung oder für Unterdruckentwässerung. Der Flachdachablauf Variant-Flex wird variabel eingesetzt. Je nach Anwendungsfall wird bei Freispiegelentwässerung der Kiesfang auf den Flachdachablauf aufgesetzt und bei Unterdruckentwässerung die Luftschleuse.

Bei der Freispiegelentwässerung wird der Kiesfang werkzeuglos auf den Alu-Druckgussflansch aufgesetzt und verriegelt. Die Arretierung erfolgt durch eine Drehbewegung, wodurch der Kiesfang in den Laschen des Alu-Druckgussflansches verriegelt wird.
Bei der Freispiegelentwässerung wird der Kiesfang werkzeuglos auf den Alu-Druckgussflansch aufgesetzt und verriegelt. Die Arretierung erfolgt durch eine Drehbewegung, wodurch der Kiesfang in den Laschen des Alu-Druckgussflansches verriegelt wird.
Einheitliches Flanschkonzept aus Alu Druckguss. Reduzierung der Bolzen auf 5 Stück für eine zeitsparende Montage.
Einheitliches Flanschkonzept aus Alu Druckguss. Reduzierung der Bolzen auf 5 Stück für eine zeitsparende Montage.
Bei der Unterdruckentwässerung wird die Luftschleuse auf den Alu-Druckgussflansch des Flachdachablaufes aufgesetzt und verriegelt. Die Arretierung erfolgt ebenfalls durch eine Drehbewegung, wodurch die Luftschleuse in den Laschen des Alu-Druckgussflansches verriegelt wird.
Bei der Unterdruckentwässerung wird die Luftschleuse auf den Alu-Druckgussflansch des Flachdachablaufes aufgesetzt und verriegelt. Die Arretierung erfolgt ebenfalls durch eine Drehbewegung, wodurch die Luftschleuse in den Laschen des Alu-Druckgussflansches verriegelt wird.

Entscheidungshilfe – Freispiegel oder Unterdruckentwässerung

Entscheidungshilfe-Varaiant-Flex
ACO Haustechnik Profi Chat
