ACO Haustechnik

Komplettablaeufe 1-teilig-stutzenneigung 90 271111

Komplettabläufe 1-teilig/Stutzenneigung: 90° | Freispiegelentwässerung

Produktvorteile

  • Auf Dichtheit geprüfte Einheit
  • Lieferung des Komplettablaufs in einer Verpackungseinheit
Preisliste
Kontakt

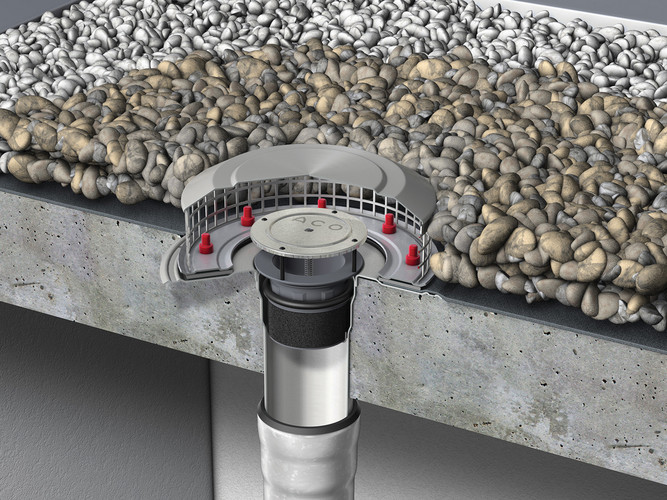

Einbauvorschlag

Produktinformationen

  • Flachdachabläufe gemäß DIN EN 1253‑2
  • Aus Edelstahl, Werkstoff 1.4301
  • Baustoffklasse A1
  • Mit Brandschutzeinsatz
  • Dichtungsbahn wählbar
  • Brandschutzzulassung für Flachdachabläufe DN 100
    • AbZ: Z‑19.17‑1888
  • Brandschutzzulassung für Flachdachabläufe DN 70
    • ABg: Z‑19.53‑2587
    • ABZ: Z‑19.17‑2586
  • Mit Pressdichtungsflansch für Abdichtung mit 1 Abdichtungsbahn
  • Verwendbar für 1 Dichtungsebene
  • Stutzenneigung: 90°

Brandschutz

Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß AbZ: Z‑19.17‑1888 bei DN 100

Infobox

Hinweis: Lieferzeit für werkseitig vormontierte Dichtungsbahnen Sarnafil TG 66‑15 und Sikaplan 15 G je nach Ausführung: Lagerhaltig bis max. 14 Tage.

  • Sarnafil TG 66‑15 (Zur losen Verlegung, für begrünte, bekieste, begeh- und befahrbare Dächer, für Dächer mit Auflast)
  • Sikaplan 15 G (Zur losen Verlegung mit mechanischer Befestigung, bis zu einer Dachneigung von maximal 20°, für Dächer ohne Auflast)

Hinweis: Lieferzeit für werkseitig vormontierte Dichtungsbahnen anderer Hersteller: auf Anfrage.

Hinweis: Bei Abläufen ohne Dichtungsbahn, ist die Dichtungsbeilage separat zu bestellen.

Nennweite: DN 70, Kiesfangkorb: aus Edelstahl

Stutzen-

durchmesser		DämmungAussparungDichtungsbahnGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][kg]
Bild73Ungedämmt290 x 150Ohne Dichtungsbahn3,81322.10.60399,11 €13
Bild73Ungedämmt, beheizt290 x 150Ohne Dichtungsbahn4,21322.10.90683,73 €13
Bild73Schaumglas400 x 400Ohne Dichtungsbahn7,61322.18.60568,17 €13
Bild73Schaumglas, beheizt400 x 400Ohne Dichtungsbahn8,01322.18.90860,28 €13
Bild73Steinwolle290 x 190Ohne Dichtungsbahn7,01322.17.60554,26 €13
Bild73Steinwolle, beheizt290 x 190Ohne Dichtungsbahn7,41322.17.90847,44 €13

Nennweite: DN 100, Kiesfangkorb: aus Edelstahl

Stutzen-

durchmesser		DämmungAussparungDichtungsbahnGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][kg]
Bild103Ungedämmt150 x 290Ohne Dichtungsbahn5,11311.10.60435,49 €13
Bild103Ungedämmt, beheizt150 x 290Ohne Dichtungsbahn5,31311.10.90734,02 €13
Bild103Schaumglas400 x 400Ohne Dichtungsbahn6,01311.18.60601,34 €13
Bild103Schaumglas, beheizt400 x 400Ohne Dichtungsbahn6,21311.18.90897,73 €13
NennweiteStutzen-

durchmesser		DämmungAussparungDichtungsbahnGewichtArtikel-Nr.
BildDN 7073 mmUngedämmt290 x 150 mmOhne Dichtungsbahn3,8 kg1322.10.60
BildDN 7073 mmUngedämmt, beheizt290 x 150 mmOhne Dichtungsbahn4,2 kg1322.10.90
BildDN 7073 mmSchaumglas400 x 400 mmOhne Dichtungsbahn7,6 kg1322.18.60
BildDN 7073 mmSchaumglas, beheizt400 x 400 mmOhne Dichtungsbahn8,0 kg1322.18.90
BildDN 7073 mmSteinwolle290 x 190 mmOhne Dichtungsbahn7,0 kg1322.17.60
BildDN 7073 mmSteinwolle, beheizt290 x 190 mmOhne Dichtungsbahn7,4 kg1322.17.90
BildDN 100103 mmUngedämmt150 x 290 mmOhne Dichtungsbahn5,1 kg1311.10.60
BildDN 100103 mmUngedämmt, beheizt150 x 290 mmOhne Dichtungsbahn5,3 kg1311.10.90
BildDN 100103 mmSchaumglas400 x 400 mmOhne Dichtungsbahn6,0 kg1311.18.60
BildDN 100103 mmSchaumglas, beheizt400 x 400 mmOhne Dichtungsbahn6,2 kg1311.18.90
KunststoffkiesfangEdelstahlkiesfangAbflusswerte
NennweiteStutzenneigungAusführungArtikel-Nr. 0174.46.66Artikel-Nr. 0174.46.63 0174.46.64PDF
DNl/sl/s
701,5°1-teilig3,94,7
701,5°2-teilig4,04,7
7090°1-teilig3,94,7
7090°2-teilig4,04,7
70, mit Brandschutzeinsatz90°1-teiligk.a.4,4
70, mit Brandschutzeinsatz90°2-teiligk.a.5,0
1001,5°1-teilig5,05,9
1001,5°2-teilig4,75,3
10090°1-teilig4,35,7
10090°2-teilig5,15,7
100, mit Brandschutzeinsatz90°1-teilig5,05,0
100, mit Brandschutzeinsatz90°2-teilig5,05,0
1251,5°1-teilig8,39,9
1251,5°2-teilig8,78,9
12590°1-teilig8,58,4
12590°2-teilig8,58,9
Dachaufsätze und Roste aus verzinktem Stahl

Dachaufsätze und Roste aus verzinktem Stahl

Dachaufsätze und Roste aus Edelstahl

Dachaufsätze und Roste aus Edelstahl

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Spin
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • abZ: Z‑19.17‑2586
  • aBG: Z‑19.53‑2587
  • Achtung: Abflusswert wird durch Einsatz reduziert!
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 150,87 €
  • Rabattgruppe: 1
Artikel-Nr.
5169.20.15

Hitzeschild

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • DN 70
    • DN 50 und DN 40 waagerecht
Beschreibung
  • Aus Edelstahl
  • Mit Einschlagdübel M 8 und Sechskantschrauben M 8 x 16
  • Gewicht: 2,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 101,54 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.77.97

Isolierhülse

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 70
Beschreibung
  • Aus Schaumglas
  • Höhe: 150 mm
  • Zum Längenausgleich
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,77 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.77.93

Isolierkörper

Passend für
  • Flachdachabläufkörper Spin/jet aus Edelstahl
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Aus Schaumglas
  • Höhe: 100 mm
  • Gewicht: 0,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 88,27 €
  • Rabattgruppe: 1
Artikel-Nr.
0150.12.69

Kontrollschacht

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Belastungsklasse: K 3
  • Gewicht: 5,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 242,89 €
  • Rabattgruppe: 13
Artikel-Nr.
0153.73.05

Kiesfang für Umkehrdach

Passend für
  • Flachdachabläufe Spin-Serie aus Edelstahl
  • Notentwässerung Spin aus Edelstahl
  • Flachdachabläufe Jet-Serie aus Edelstahl (Verwendung ohne Anstauring)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Belastungsklasse: H 1,5
  • Gewicht: 1,5 kg
Artikel-Nr.
0153.60.01

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 8,24 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.87

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,23 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.92

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,20 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.97

Flanschdichtung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
  • Aus EPDM
  • Für Kastenrinnen
  • Dicke: 5 mm
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 7,92 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.95

Schiebeflansch

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Für unbeheizte Ausführung
  • Gewicht: 2,2 kg
Artikel-Nr.
0174.46.53

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Für Einlauf-/Rohrstutzen
  • Aus Steinwolle, Baustoffklasse A1
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.46.57

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Spin/Jet
    • DN 70 – DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Stahlblech verzinkt
  • Dicke: 1,5 mm
  • Gewicht: 3,6 kg
Artikel-Nr.
0174.46.61

Kiesfangaufsatz

Passend für
  • Brandschutzdachabläufe Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 75 mm
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 106,25 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.46.63

Kiesfangaufsatz

Passend für
  • Brandschutzdachabläufe Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 225 mm
  • Gewicht: 1,6 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 179,76 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.46.64

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Aus Styropor
  • Höhe: 250 mm
  • Länge x Breite: 205 x 205 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.47.18

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
  • DN 100
Beschreibung
  • Aus Styropor
  • Höhe: 250 mm
  • Länge x Breite: 205 x 205 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.47.19

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
  • DN 125
Beschreibung
  • Aus Styropor
  • Höhe: 250 mm
  • Länge x Breite: 205 x 205 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.47.20

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
    • DN 100
Beschreibung
  • Für Einlauf-/Rohrstutzen
  • Aus Steinwolle, Baustoffklasse A1
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.47.21

Dämmung

Passend für
  • Flachdachabläufe Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
    • DN 125
Beschreibung
  • Für Einlauf-/Rohrstutzen
  • Aus Steinwolle, Baustoffklasse A1
  • Gewicht: 1,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 94,05 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.47.22

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 1,5°
  • DN 70
Beschreibung
  • Aus Styropor
  • Höhe: 140 mm
  • Länge: 260 mm
  • Breite: 190 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.48.06

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 1,5°
  • DN 100
Beschreibung
  • Aus Styropor
  • Höhe: 170 mm
  • Länge: 280 mm
  • Breite: 230 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.48.07

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 1,5°
  • DN 125
Beschreibung
  • Aus Styropor
  • Höhe: 200 mm
  • Länge: 280 mm
  • Breite: 230 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.48.08

Isolierhülse

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Schaumglas
  • Höhe: 150 mm
  • Als Längenausgleich
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.77.94

Isolierkörper

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 70/DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Schaumglas
  • Höhe: 100 mm
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.77.96

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Spin
    • DN 100
    • Stutzenneigung: 90°
  • Parkdeckabläufe
    • 300 x 300 mm
    • Stutzenneigung: 90°
Beschreibung
  • Geprüfter Brandschutz gemäß AbZ: Z‑19.17‑1888/1887
  • Achtung: Abflusswert wird durch Einsatz reduziert!
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 171,20 €
  • Rabattgruppe: 1
Artikel-Nr.
7034.20.15

Hitzeschild

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 100
Beschreibung
  • Mit Einschlagdübel M 8 x 16
  • Gewicht: 2,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 117,70 €
  • Rabattgruppe: 1
Artikel-Nr.
7034.20.17

Kiesfang

Passend für
  • Flachdachabläufe Spin aus Edelstahl
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 51,47 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.87.36

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
    • DN 70 – DN 100
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 418,37 €
  • Rabattgruppe: 1
Artikel-Nr.
7000.85.10

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
    • DN 70 – DN 100
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 488,99 €
  • Rabattgruppe: 1
Artikel-Nr.
7000.85.20

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 125, Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 418,37 €
  • Rabattgruppe: 1
Artikel-Nr.
7000.85.15

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 125, Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 488,99 €
  • Rabattgruppe: 1
Artikel-Nr.
7000.85.25

Anstauring für Notüberlauf

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 70/DN 100
    • Für Edelstahlkiesfang
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 189 mm
  • Höhe: 35 mm
  • Gewicht: 0,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 70,41 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.95.12

Anstauring für Notüberlauf

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 125
    • Für Edelstahlkiesfang
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 324 mm
  • Höhe: 45 mm
  • Gewicht: 0,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 66,02 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.95.14
ACO Haustechnik Profi Chat
