ACO Flachdachkomplettabläufe Variant-Spin – 2-teilig zur Freispiegelentwässerung

Produktvorteile

  • Kompakte Bauform: Kleine Aussparungsmaße
  • Dauerhafte Beständigkeit, 100%ige UV-Beständigkeit
  • Wartungsfreundlich
  • Flexibilität bei der Abdichtung
  • PVC-/FPO-/Bitumen-Bahnen
  • Als Notentwässerung einsetzbar

Produktinformationen

  • Flachdachablauf gemäß DIN EN 1253‑2

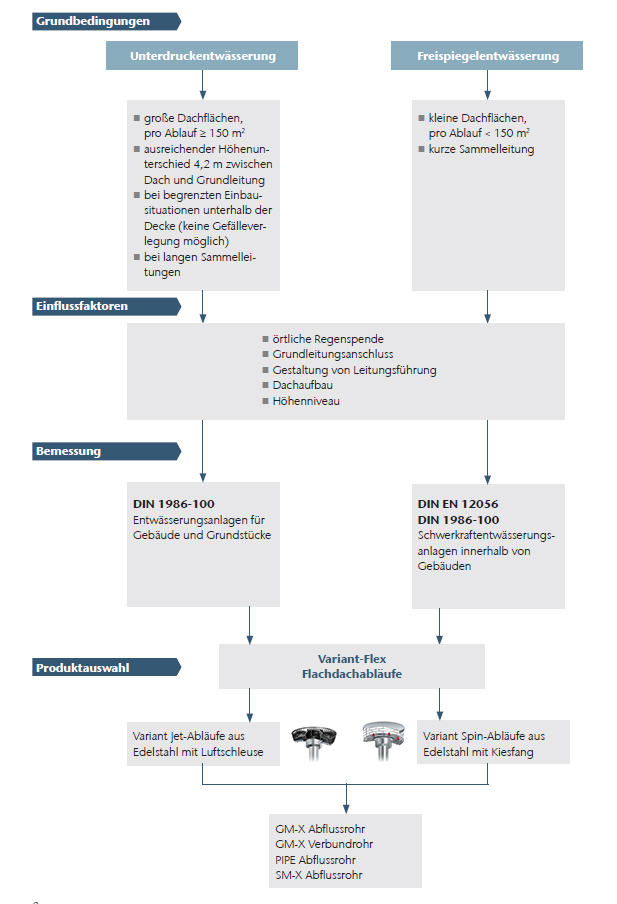

  • Anwendung: Freispiegelentwässerung
  • Aus Edelstahl, Werkstoff 1.4301
    • Baustoffklasse A1 nicht brennbar
  • Mit Pressdichtungsflansch für Abdichtung mit 1 Abdichtungsbahn
  • Verwendbar für 2 Dichtungsebenen

Infobox

Flachdachabläufe mit Brandschutz finden Sie unter:

Brandschutzabläufe aus Edelstahl für Freispiegelentwässerung

Stutzenneigung: 90°

KiesfangkorbDämmungNennweiteAussparungGewichtArtikel-Nr.Merken
[mm][kg]

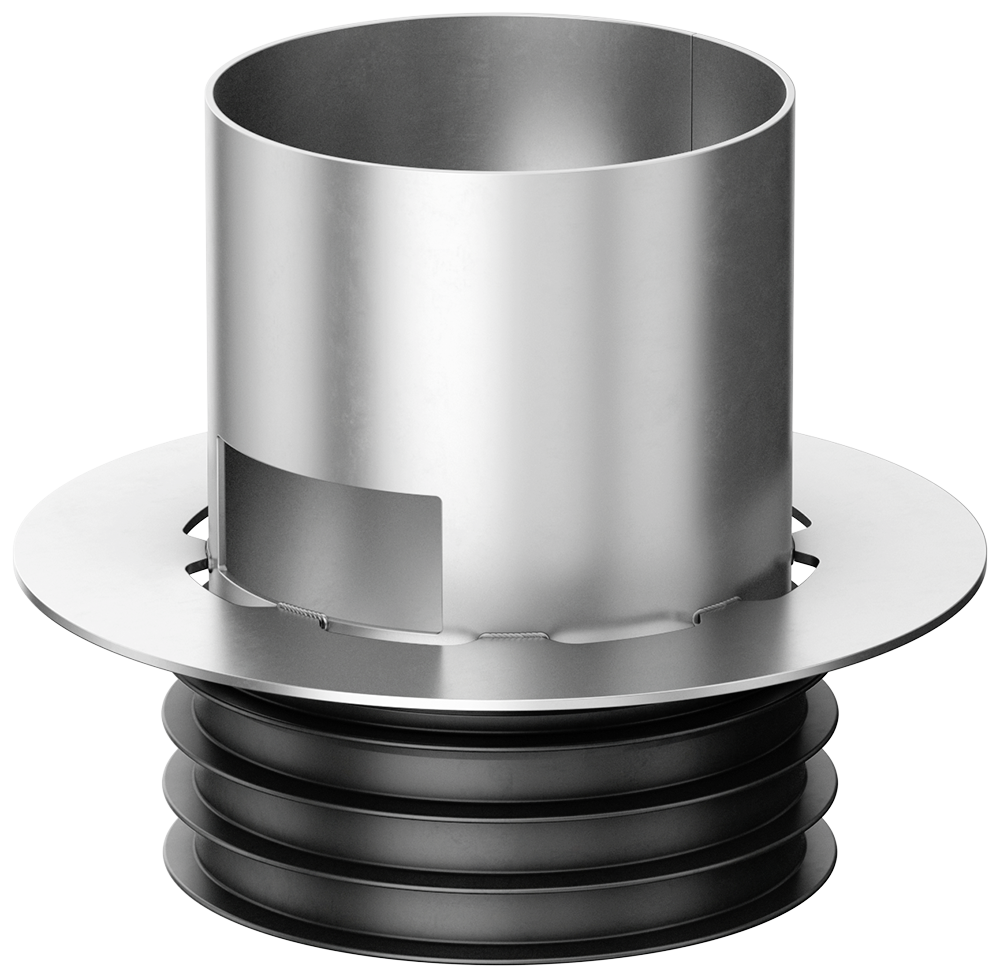

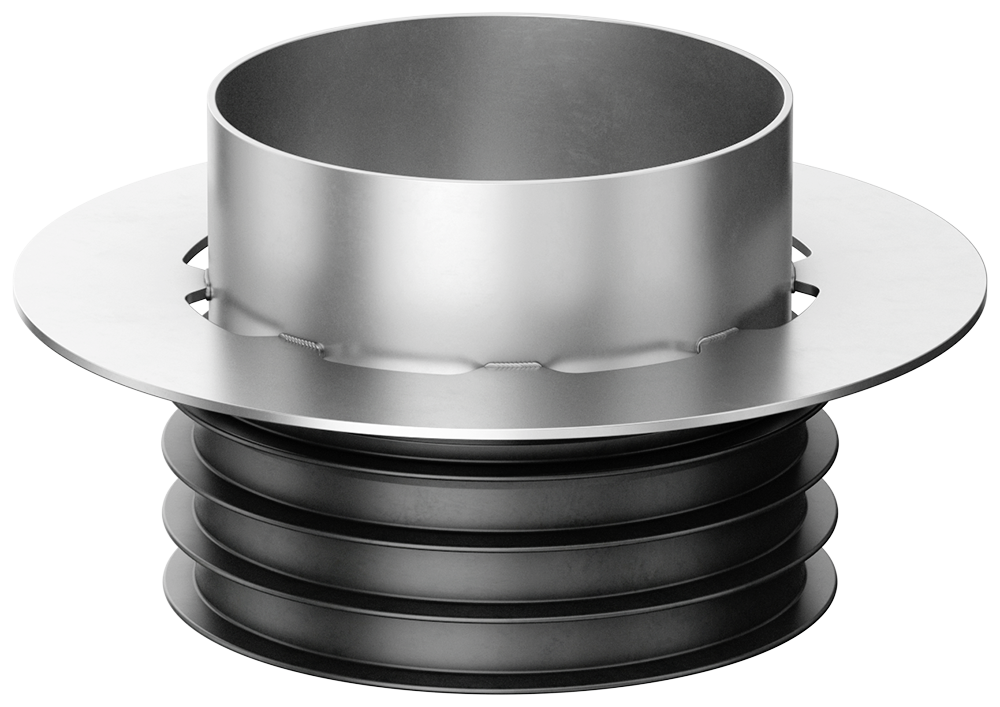

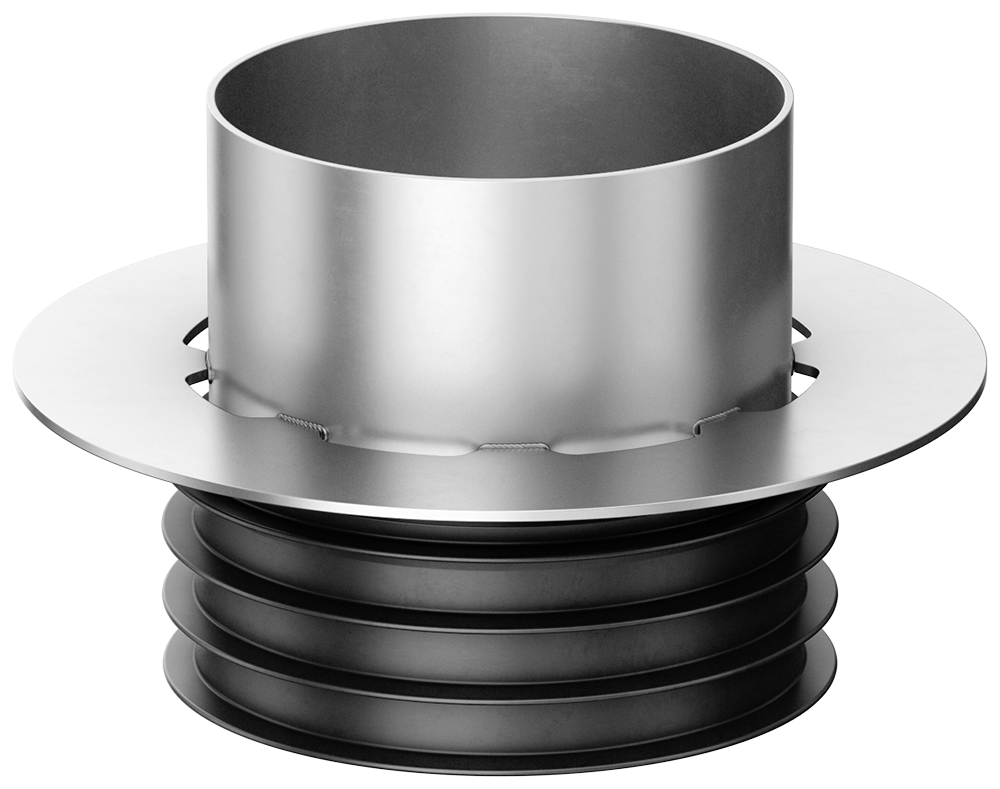

Bildaus EdelstahlUngedämmtDN 50260 x 1908,61619.20.10
DN 70260 x 1908,81639.20.10
DN 100260 x 1909,11659.20.10
Bildaus EdelstahlUngedämmtDN 125290 x 21011,11679.20.10

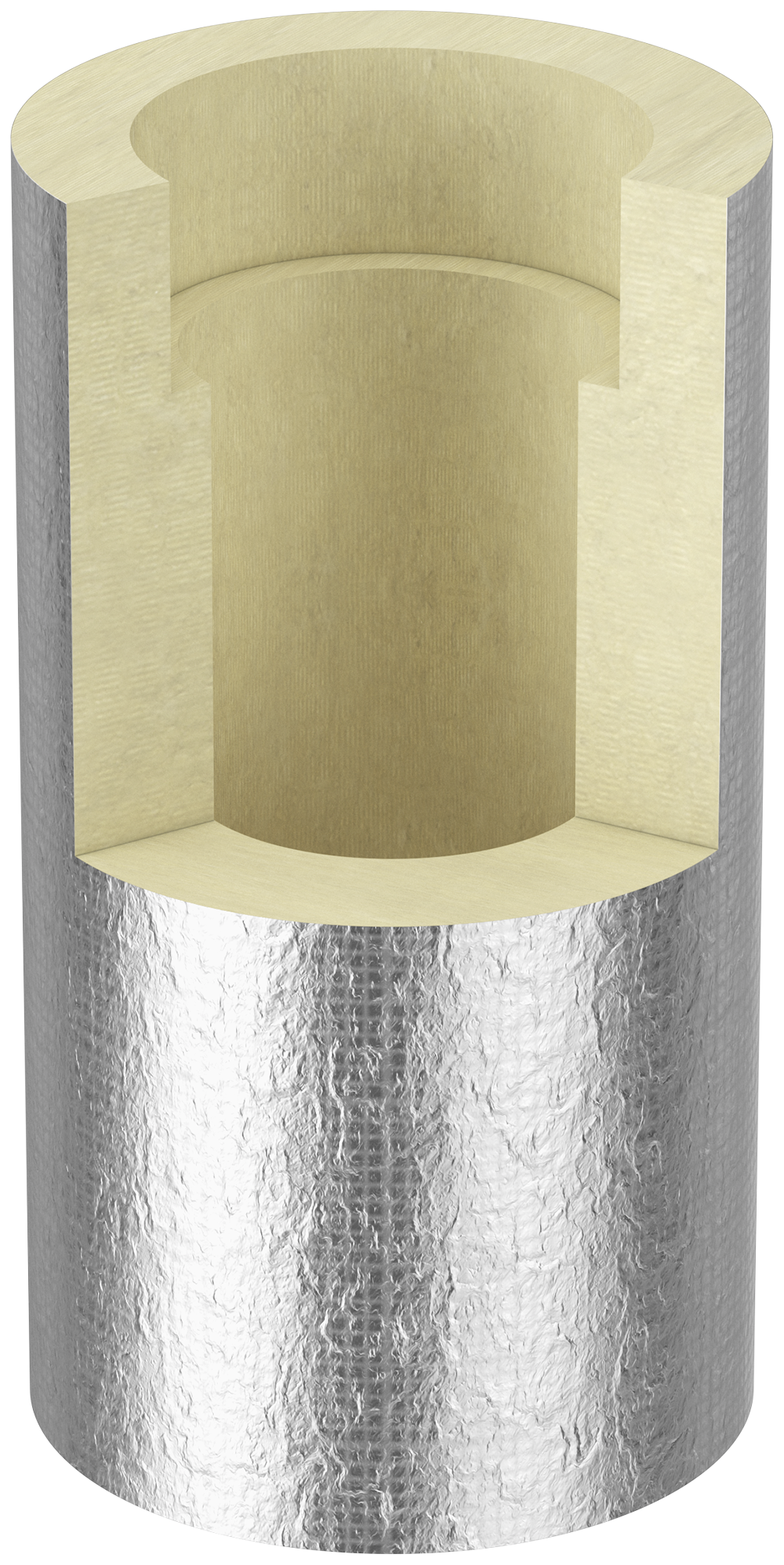

Bildaus EdelstahlPUR-IsolierkörperDN 50260 x 1908,81619.23.10
DN 70260 x 1909,01639.23.10
DN 100260 x 1909,31659.23.10
Bildaus EdelstahlPUR-IsolierkörperDN 125290 x 21011,31679.23.10
Bildaus EdelstahlPUR-Isolierkörper, beheiztDN 50260 x 1909,11619.23.30
DN 70260 x 1909,31639.23.30
DN 100260 x 1909,61659.23.30
Bildaus EdelstahlPUR-Isolierkörper, beheiztDN 125290 x 21011,91679.23.30

Stutzenneigung: 0°

KiesfangkorbDämmungNennweiteAussparungGewichtArtikel-Nr.Merken
[mm][kg]

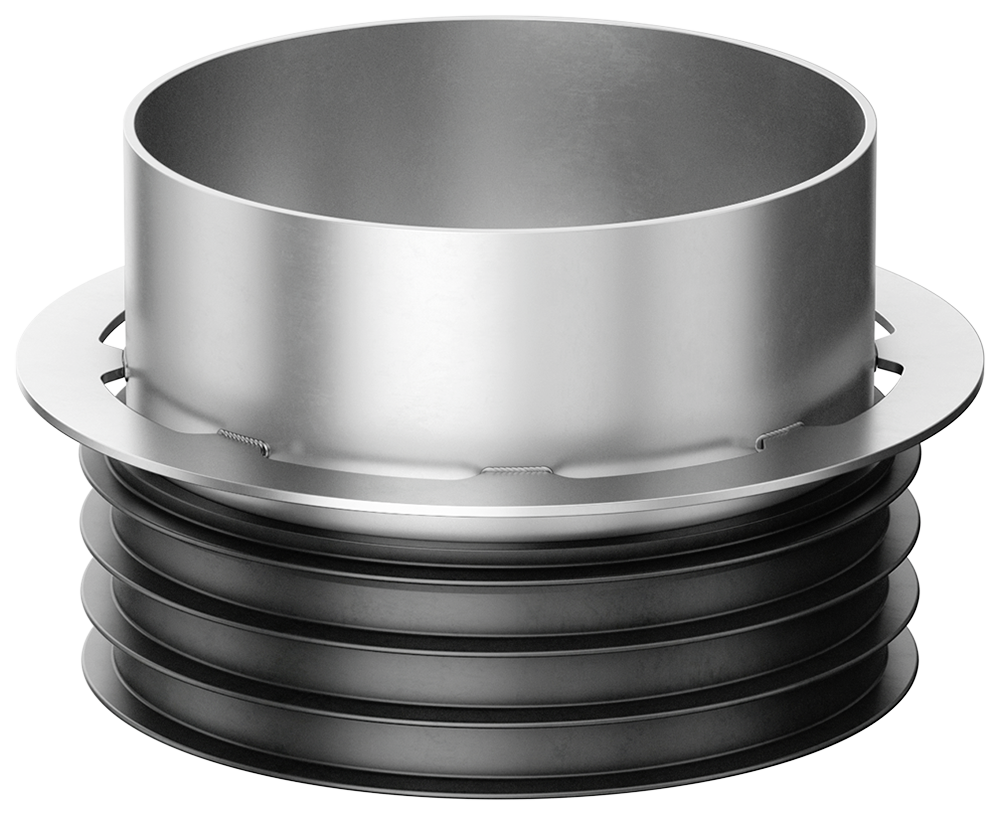

Bildaus EdelstahlUngedämmtDN 50360 x 1907,21615.20.10
DN 70360 x 1907,41635.20.10
DN 100360 x 1907,51655.20.10
Bildaus EdelstahlPUR-IsolierkörperDN 50360 x 1907,41615.23.10
DN 70360 x 1907,61635.23.10
DN 100360 x 1907,71655.23.10
Bildaus EdelstahlPUR-Isolierkörper, beheiztDN 50360 x 1907,71615.23.30
DN 70360 x 1907,91635.23.30
DN 100360 x 1908,01655.23.30

Abflusswerte Variant Flex -Spin Komplett

Freispiegelentwässerung - Anstauhöhe: 35 mm
NennweiteStutzenneigungAusführungHauptentwässerungNotentwässerung​Art. Nr.:
DN​l/sl/s
DN 5090°2-teilig6,3 l/s8,8 l/s1511.90.00
6,5 l/s8,8 l/s
DN 7090°2-teilig6,8 l/s11,2 l/s1531.90.00
7,1 l/s12,1 l/s
DN 10090°2-teilig7,5 l/s11,8 l/s1551.90.00
7,1 l/s10,1 l/s
DN 12590°2-teilig10,9 l/s1571.90.00

Staurohr für Notüberlauf

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser:103 mm
  • Höhe: 35 mm
  • Mit Lippendichtring
  • Gewicht: 0,6 kg

Staurohr für Notüberlauf

Passend für
  • Flachdachablauf Variant-Flex DN 125
  • Oberteil: DN 125
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 133 mm
  • Höhe: 45 mm
  • Mit Lippendichtring
  • Gewicht: 0,8 kg

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 1,0 l/s

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 1,5 l/s

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 2,0 l/s

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Für Notentwässerung
  • Anstauhöhe: 50 mm

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Jet
    • DN 70/DN 100
    • Stutzenneigung: 90°
  • Flachdachabläufe Spin
    • DN 70 – DN 125
    • Stutzenneigung: 90°
  • Notablauf Turboflow
    • DN 50/DN 70
Beschreibung
  • Aus Stahlblech verzinkt
  • Dicke: 1,5 mm
  • Gewicht: 3,6 kg

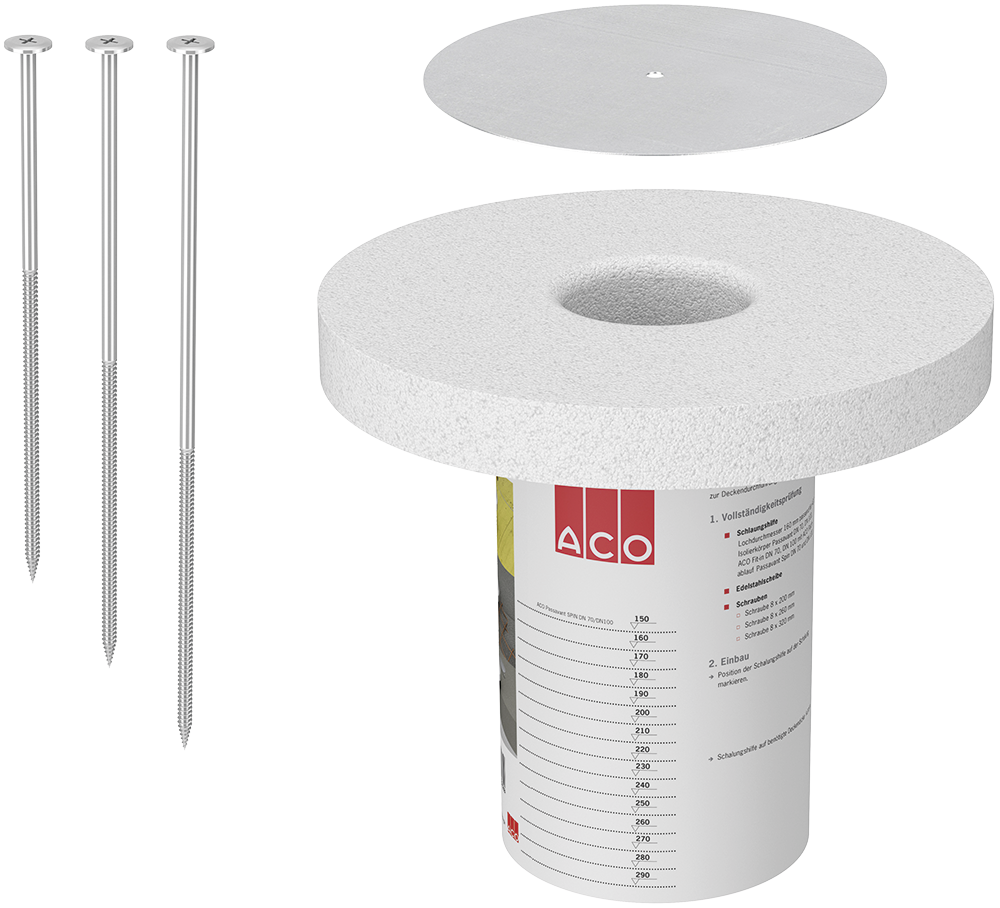

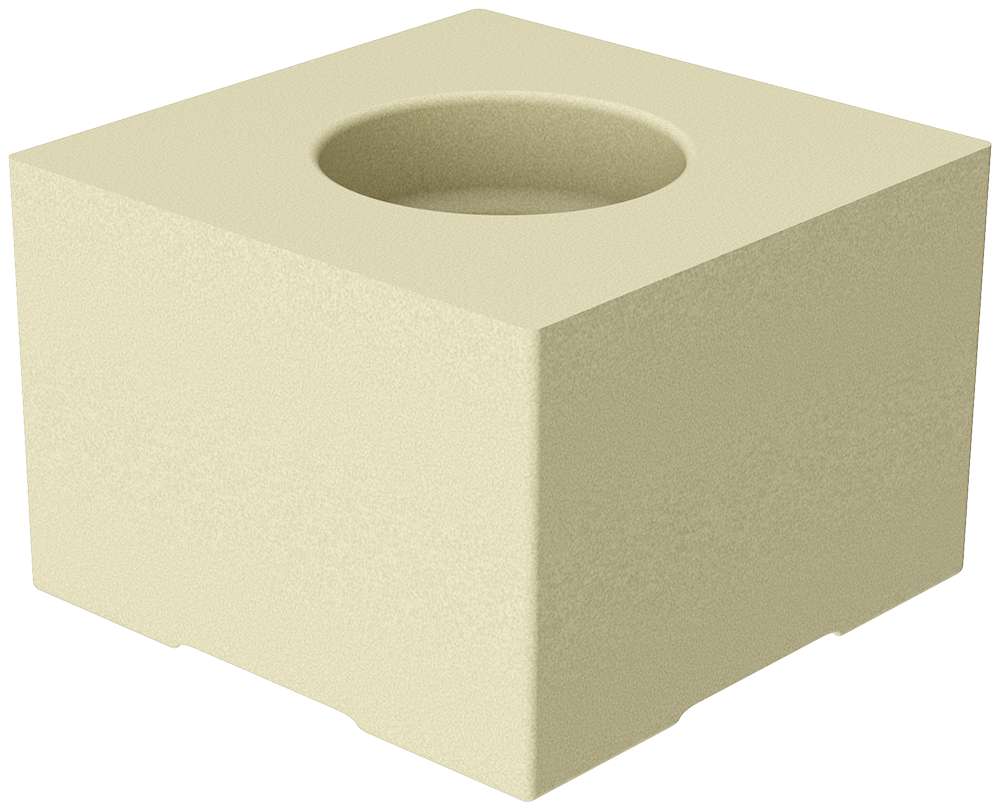

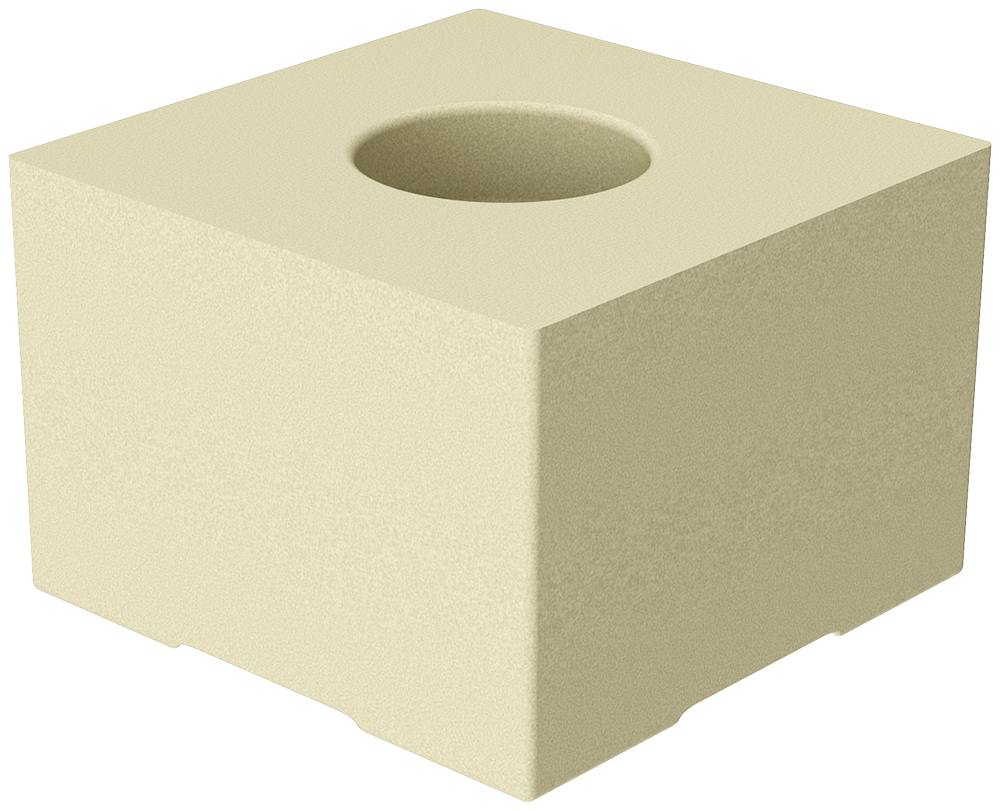

Schalungshilfe

Passend für
  • ACO Flachdachablauf Variant-Flex
    • DN 50-DN 100 mit Isolierkörper
Beschreibung
  • Schalungshilfe aus Polystyrol(PS)
  • Scheibe und Fixierschrauben aus Stahl verzinkt
  • Schraubenlängen
    • M8x200 mm
    • M8x260 mm
    • M8x300 mm
  • Punktgenaue Positionierung und einfache Fixierung
  • Stufenlos kürzbar an den Markierungslinien
