ACO Haustechnik

Attikakomplettabläufe Spin (45°/90°) – Freispiegelentwässerung

Produktvorteile

  • Keine Durchdringung oder Aussparung der Tragkonstruktion
  • Die Verlegung der Rohrleitung erfolgt außerhalb des Gebäudes
  • Keine Reduzierung des Innenraumes
  • Nahezu wärmebrückenfreier Einbau durch geringe Einbautiefe
  • Keine Brandschutzanforderungen erforderlich
  • Geeignet zur Haupt- und Notentwässerung

Produktinformationen

  • Material: Edelstahl, Werkstoff 1.4301
  • Mit Klemmflansch
  • Nennweiten DN 50, DN 70, DN 100
  • Stutzenneigung 1,5°
  • Aufkantung
    • 45° für Bitumendichtungsbahnen
    • 90° für Kunststoffdichtungsbahnen
  • Inkl. Kiesfangaufsatz

Flanschaufkantung: 45° Aufkantung für Bitumendichtungsbahnen

NennweiteStutzenneigungAusführungDämmungArtikel-Nr.DownloadsMerken
DN 501,5°Mit Attikadurchführung und KiesfangPUR-Isolierkörper1156.30.01
DN 701,5°Mit Attikadurchführung und KiesfangPUR-Isolierkörper1176.30.01
DN 1001,5°Mit Attikadurchführung und KiesfangPUR-Isolierkörper1116.30.01

Flanschaufkantung: 90° Aufkantung für Kunststoffdichtungsbahnen

NennweiteStutzenneigungAusführungDämmungArtikel-Nr.DownloadsMerken
DN 501,5°Mit Attikadurchführung und KiesfangPUR-Isolierkörper1156.30.02
DN 701,5°Mit Attikadurchführung und KiesfangPUR-Isolierkörper1176.30.02
DN 1001,5°Mit Attikadurchführung und KiesfangPUR-Isolierkörper1116.30.02
NennweiteStutzenneigungAusführungFlanschaufkantungDämmungArtikel-Nr.
DN 501,5°Mit Attikadurchführung und Kiesfang45° Aufkantung für BitumendichtungsbahnenPUR-Isolierkörper1156.30.01
DN 701,5°Mit Attikadurchführung und Kiesfang45° Aufkantung für BitumendichtungsbahnenPUR-Isolierkörper1176.30.01
DN 1001,5°Mit Attikadurchführung und Kiesfang45° Aufkantung für BitumendichtungsbahnenPUR-Isolierkörper1116.30.01
DN 501,5°Mit Attikadurchführung und Kiesfang90° Aufkantung für KunststoffdichtungsbahnenPUR-Isolierkörper1156.30.02
DN 701,5°Mit Attikadurchführung und Kiesfang90° Aufkantung für KunststoffdichtungsbahnenPUR-Isolierkörper1176.30.02
DN 1001,5°Mit Attikadurchführung und Kiesfang90° Aufkantung für KunststoffdichtungsbahnenPUR-Isolierkörper1116.30.02
Art. Nr.:NennweiteAblaufleistung Freispiegelentwässerung
Mit Edelstahl-Kiesfang (Stauhöhe 35 mm)
l/s
ACO Attikakomplettablauf Spin 45° für Bitumendichtungsbahnen
1156.30.01DN 506,0
1176.30.01DN 706,0
1116.30.01DN 1006,0
ACO Attikakomplettablauf Spin 90° für Kunststoffdichtungsbahnen
1156.30.02DN 506,0
1176.30.02DN 706,0
1116.30.02DN 1006,0

Flachdachheizung

Passend für
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg

Kiesfangaufsatz

Passend für
  • Flachdachabläufe aus Edelstahl Spin-Serie bis DN 125
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 75 mm
  • Gewicht: 1 kg

Kiesfangaufsatz

Passend für
  • Flachdachabläufe aus Edelstahl Spin-Serie bis DN 125
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Höhe: 225 mm
  • Gewicht: 1,6 kg

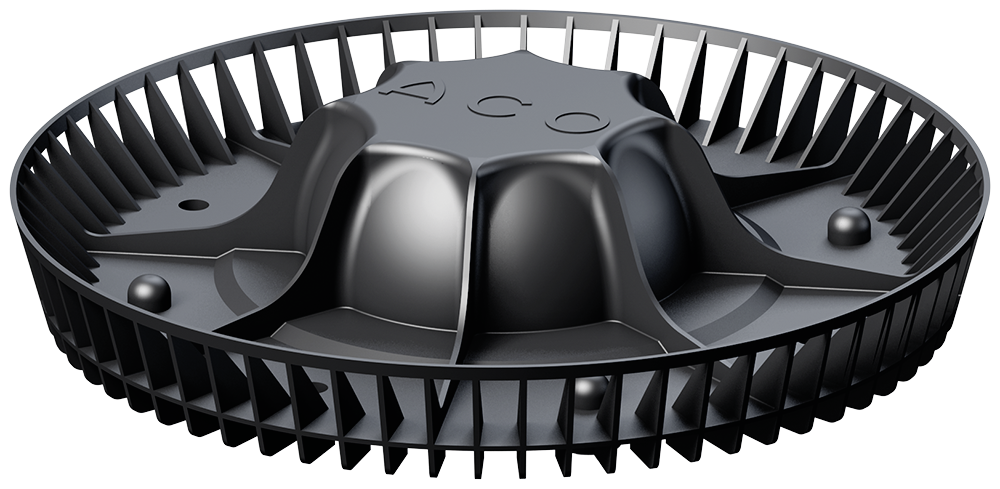

Kiesfang

Passend für
  • Flachdachabläufe Spin aus Edelstahl
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg

Funktionsteil

Passend für
  • Attikaablauf Jet
    • 45° und 90°
    • DN 50 – DN 70
Beschreibung
  • Aus Kunststoff
  • DN 50 – DN 100
  • Zur Unterdruckentwässerung

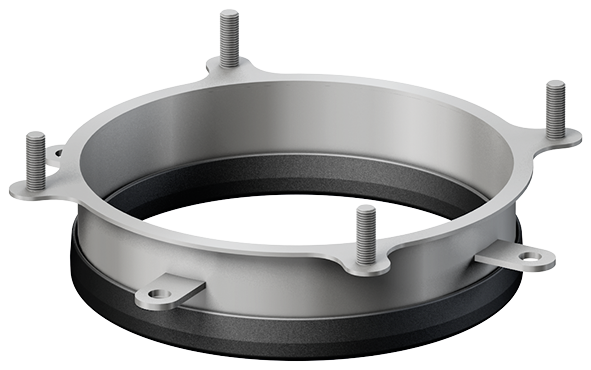

Anstauring für Notüberlauf

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 70/DN 100
    • Für Edelstahlkiesfang
  • Attikaablauf Spin
    • 45° und 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 189 mm
  • Höhe: 35 mm
  • Gewicht: 0,7 kg

Anstauring für Notüberlauf

Passend für
  • Attikaablauf Jet
    • 45° und 90°
    • DN 50 – DN 70
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Höhe: 55 mm
  • Gewicht: 1,2 kg

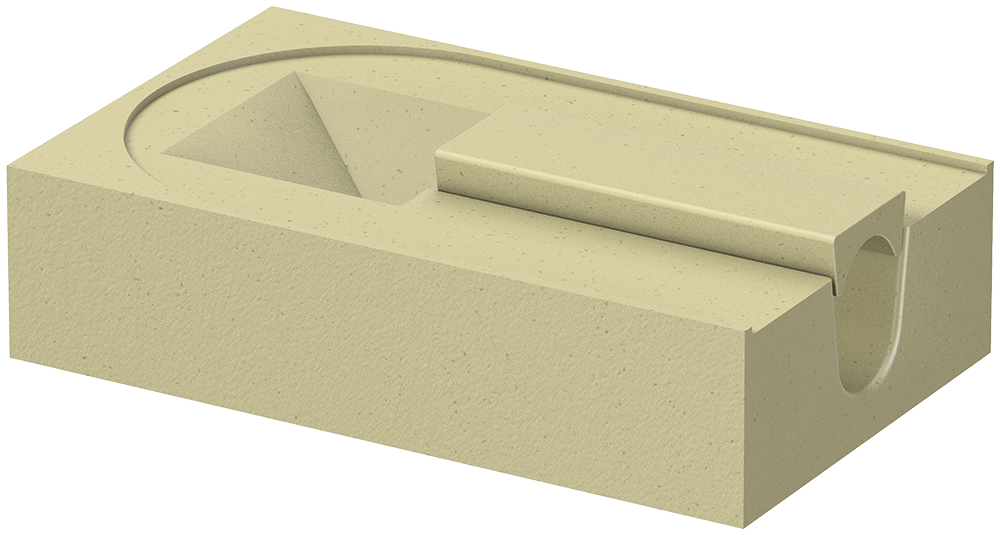

Isolierkörper

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • DN 50 – DN 100
  • Höhe: 145 mm

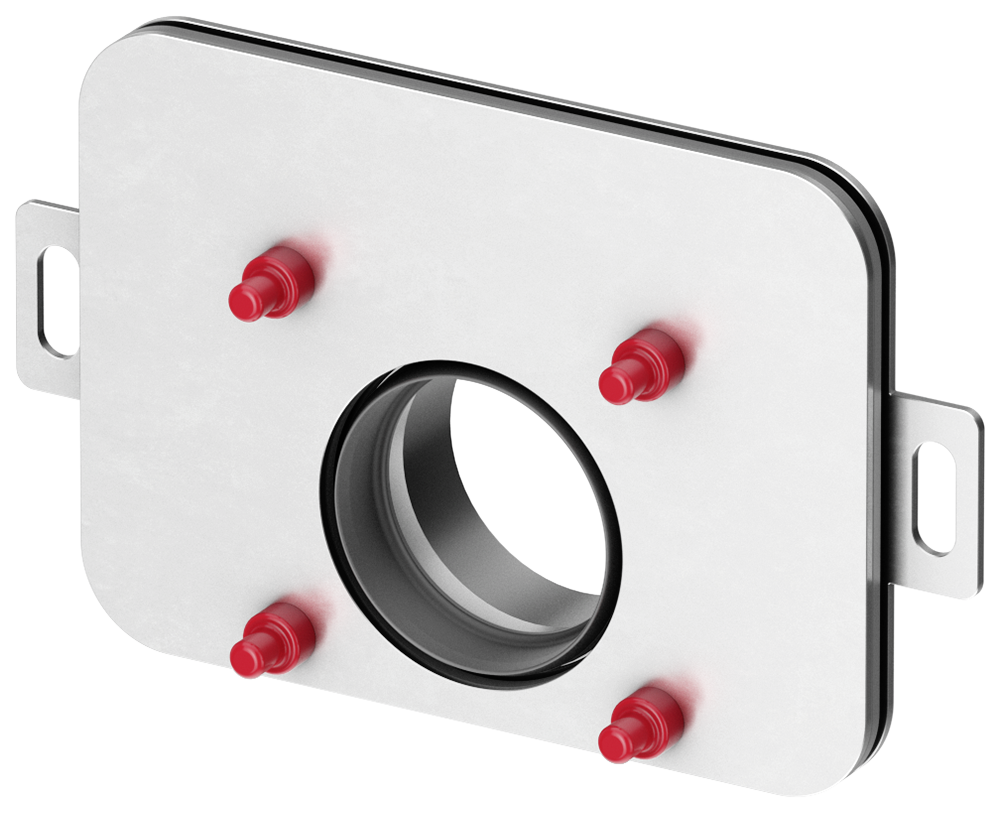

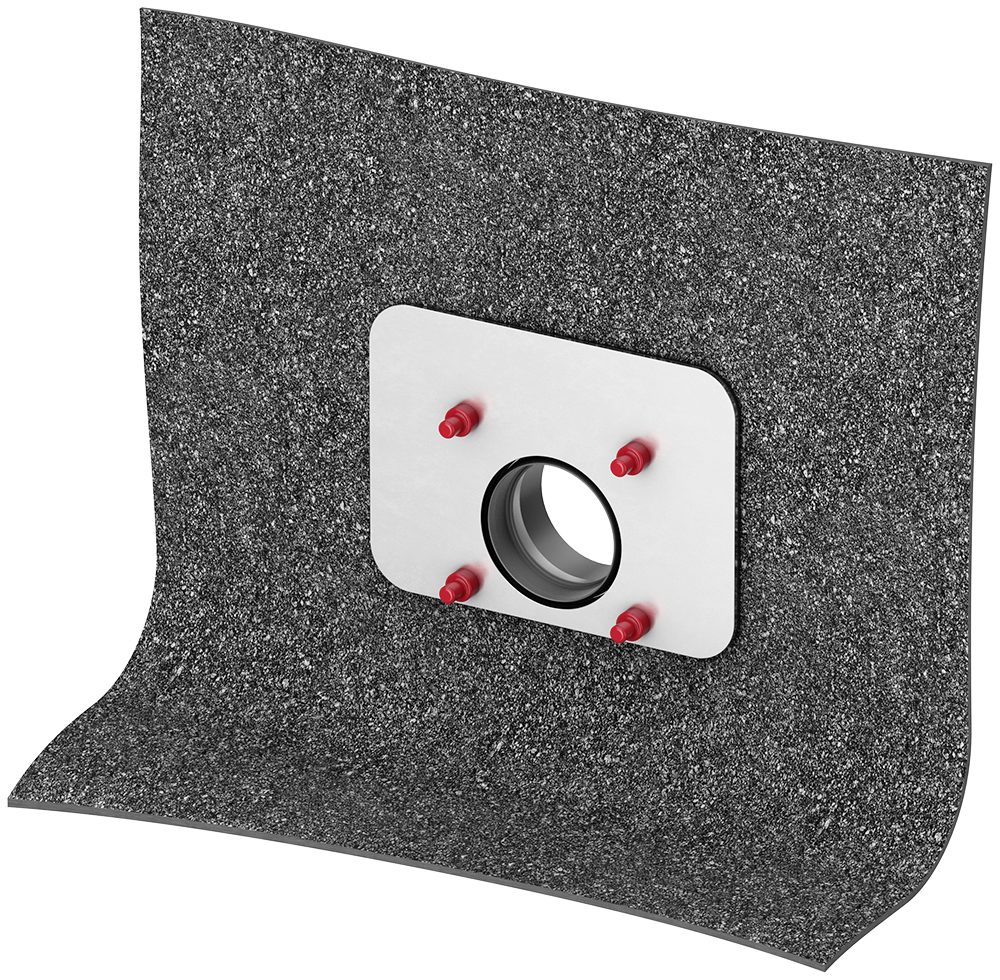

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45°und 90°
    • DN 50
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 450 x 450 mm
  • Gewicht: 3 kg

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
    • DN 70
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 500 x 500 mm
  • Gewicht: 3 kg

Attika-Durchführung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
    • DN 100
Beschreibung
  • Edelstahl, Werkstoff 1.4301
  • Mit werksseitig eingeklemmter Bitumenanschlussmanschette
  • Abmessung: 500 x 500 mm
  • Gewicht: 3 kg

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
  • Notablauf Turboflow
    • DN 50/DN 70
Beschreibung
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,2 kg

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
  • Notablauf Turboflow
    • DN 50/DN 70
Beschreibung
  • Dicke: 4 mm
  • NBR
  • Gewicht: 0,3 kg

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
  • Notablauf Turboflow
    • DN 50/DN 70
Beschreibung
  • Dicke: 4 mm
  • PVC
  • Gewicht: 0,3 kg

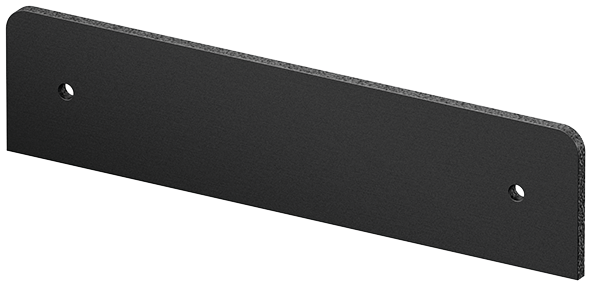

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • EPDM
  • Gewicht: 0,1 kg

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • PVC
  • Gewicht: 0,1 kg

Flanschdichtung

Passend für
  • Attikaablauf Spin/Jet
    • 45° und 90°
Beschreibung
  • NBR
  • Gewicht: 0,1 kg
