Ablaufkörper Passavant Jet, DN 80 | Unterdruckentwässerung
Produktinformationen
- Aus Gusseisen
- Mit Anstrich (Transportschutz)
- Baustoffklasse A1, nicht brennbar
- Geprüft gemäß DIN EN 1253‑2
- Mit Pressdichtungsflansch
- Mit Sickeröffnungen
- Mit Funktionsteil
| Nennweite | Ausführung | DIN EN 1253‑2 | Kiesfang | Aufsatzrahmen mit Rost ∅200 mm | Aufsatzrahmen mit Rost 200x200 mm | Staurohr für Notentwässerung |
| DN | l/s | l/s | l/s | l/s | l/s | |
| 50 | 1-teilig | 6 | 9,2 | 9,3 | 9,3 | 9,3 |
| 2-teilig | 6 | 9,3 | 9,3 | 9,3 | 9,3 | |
| 80 | 1-teilig | 14 | 17,0 | – | 17,0 | 17,0 |
| 2-teilig | 14 | 17,0 | – | 17,0 | 17,0 |
| Nennweite | øa | øb | øc | Beschreibung | Artikel-Nr. |
|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | |||
| DN 80 | 380 | 10 | 220 | Für Ablaufkörper ohne Isolierkörper | 7038.10.12 |
| DN 80 | 380 | 40 | 220 | Für Ablaufkörper mit Isolierkörper | 7038.10.12 |
Flachdachheizung
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 100, Stutzenneigung: 90°/0°
- Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
- DN 70 – DN 100
- Attikaablauf Spin/Jet aus Edelstahl
- 45° und 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70 – DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 25 W
- Gewicht: 0,3 kg
Flachdachheizung inkl. Thermostat
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 100, Stutzenneigung: 90°/0°
- Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
- DN 70 – DN 100
- Attikaablauf Spin/Jet aus Edelstahl
- 45° und 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70 – DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 25 W
- Gewicht: 0,3 kg
Isolierkörper für Oberteil
Passend für
- Oberteil aus Gusseisen : DN 80/DN 125/DN 150
- Stutzenneigung: 90°
- Ablaufkörper aus Spin: DN 125/DN 150
- Stutzenneigung: 90°
Beschreibung
- Aus PUR
- Gewicht: 1,9 kg
Isolierkörper für Ablaufkörper
Passend für
- Flachdachablauf Passavant Jet aus Gusseisen
- DN 80
- Stutzenneigung 90°
Beschreibung
- Aus PUR
- Gewicht: 0,5 kg
Höhenverstellring
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
- Rost mit Rahmen
- 7000.28.02
- 7000.41.02
- 7000.42.02
Beschreibung
- Aus Gusseisen, mit Anstrich
- Belastungsklasse: M 125
- Höhenverstellbarkeit: 25 – 40 mm
- Gewicht: 1,4 kg
Höhenverstellring
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
- Rost mit Rahmen
- 7000.28.02
- 7000.41.02
- 7000.42.02
Beschreibung
- Aus Gusseisen, mit Anstrich
- Belastungsklasse: M 125
- Höhenverstellbarkeit: 45 – 60 mm
- Gewicht: 2,1 kg
Höhenausgleich
Passend für
- Kiesfang
- 7000.12.00
- 7000.02.00
Beschreibung
- Aus Edelstahl
- Mit 2 Befestigungsschrauben
- Höhe: 65 mm
- Nur in Verbindung mit Kiesfang einsetzbar
- Gewicht: 0,3 kg

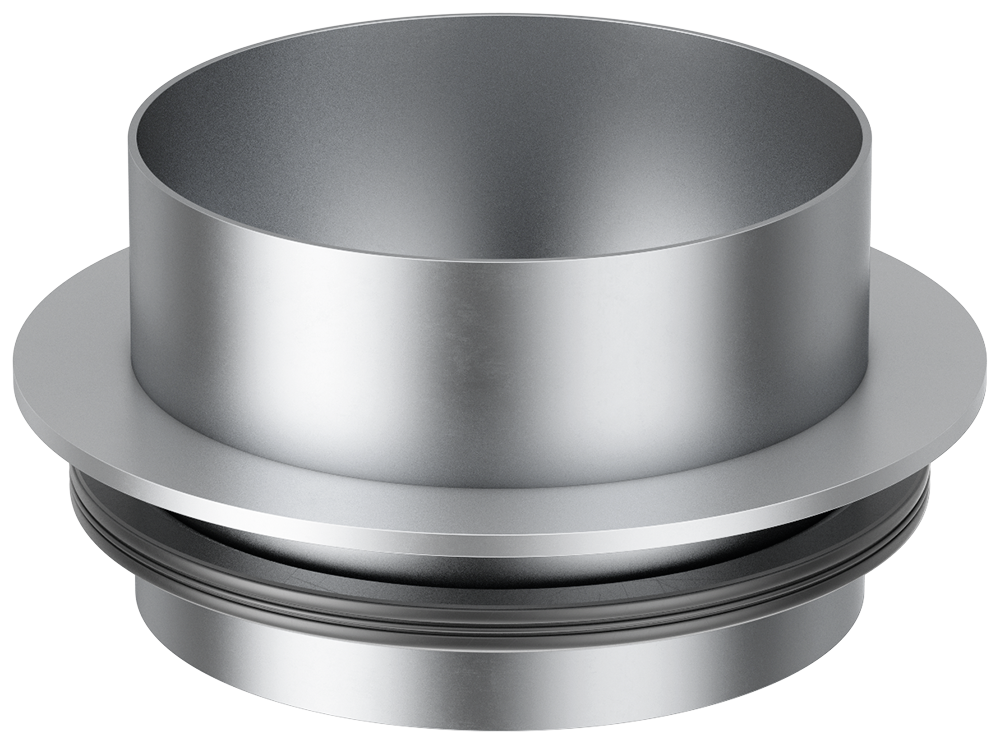

Staurohr
Passend für
- Flachdachablauf Passavant Jet aus Gusseisen
- DN 80
- Stutzenneigung 90°
Beschreibung
- Zur Umrüstung des Flachdachablaufs Passavant Jet DN 80 in einen Notüberlauf
- Mit Lippendichtring
- Für 1- und 2-teilige Ausführung
- Gewicht: 1 kg
Flanschdichtungs-Set
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Spin aus Gusseisen
- DN 100 – DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- EPDM
- Gewicht: 0,6 kg
Flanschdichtungs-Set
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Spin aus Gusseisen
- DN 100 – DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- PVC-weich
- Gewicht: 0,4 kg
Flanschdichtungs-Set
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Spin aus Gusseisen
- DN 100 – DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- NBR/SBR
- Gewicht: 0,5 kg
Lippendichtring
Passend für
- Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
- Staurohr für Notüberlauf
- Finor 2-teilig aus Gusseisen
Beschreibung
- Durchmesser: 186 mm
